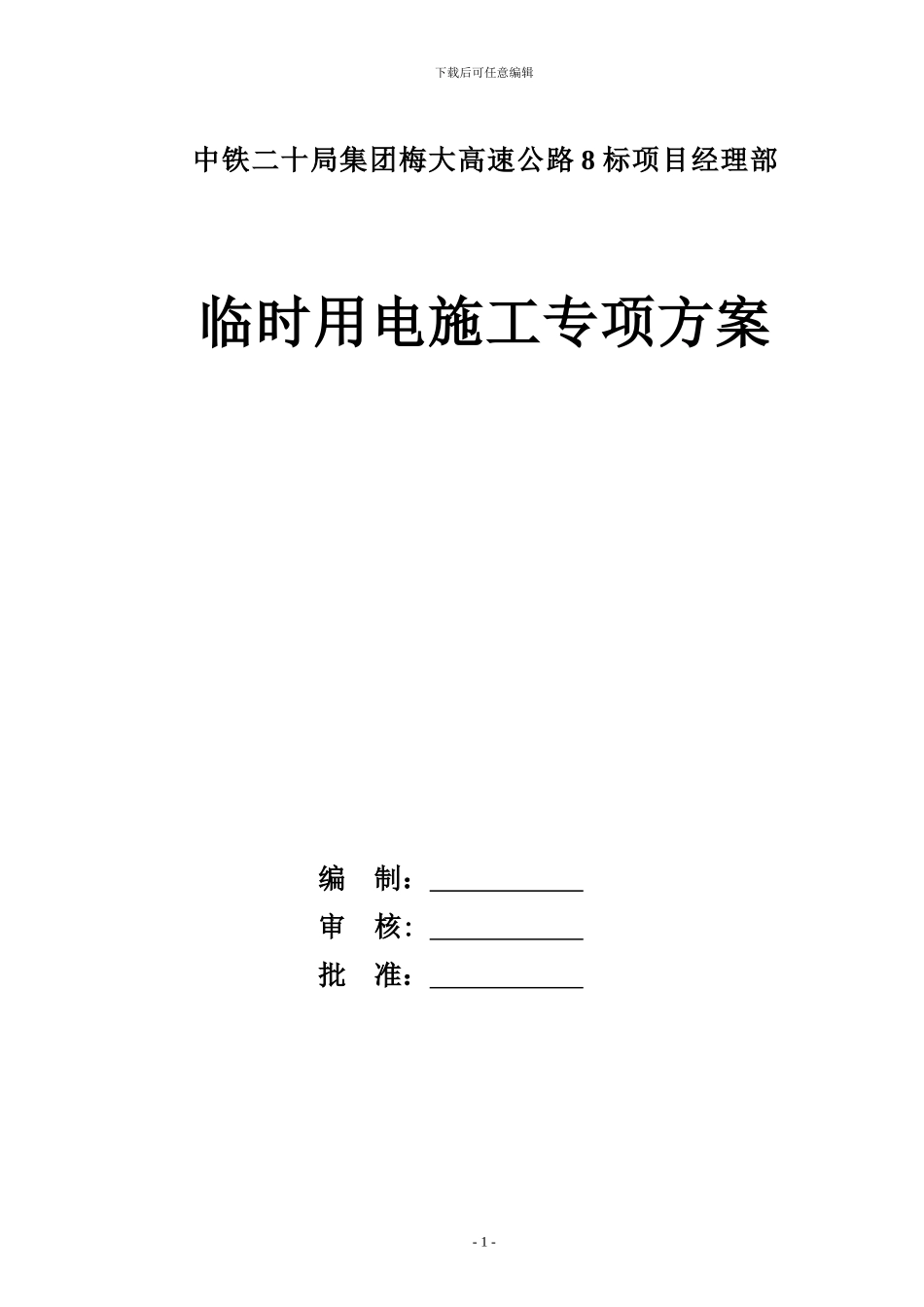

下载后可任意编辑中铁二十局集团梅大高速公路 8 标项目经理部临时用电施工专项方案编 制： 审 核: 批 准： - 1 -下载后可任意编辑二〇一〇年七月十五日目 录一、编制依据二、工程概况及施工条件三、用电负荷计算四、安全用电技术措施五、施工现场预防发生电气火灾的措施六、临时用电系统图一、编制依据施工现场临时用电安全技术法律规范 JGJ46-2024梅大高速公路第 8 合同段施工图纸施工现场平面布置图二、工程概况及施工条件1、工程概况梅州市梅县至大埔高速公路位于梅州市梅县和大埔县境内。本合同段设计有大桥 9 座、短隧道 2 座、长隧道 1 座、涵洞 10 道及通道1 道，其余主要为路基工程，起讫里程 K34+913.965～K45+150，路线全长 10.236km。桥梁上部构造采纳预应力砼空心板和 T 梁组合结构，下部构造采纳柱式墩、薄壁空心墩 ，基础采纳人工挖孔和钻孔灌注桩基础。隧道布置方式为小净距和分离式，洞门形式采纳削竹式、端墙式和明洞式，照明方式为灯光照明，通风方式为自然通风和机械通风。2、本工程主要是钢筋加工场地、混凝土搅拌场地、预制梁厂，隧道- 2 -下载后可任意编辑施工、桥梁施工、办公室等设施。浴室、厕所、伙房等设施设统一布置的生活区内。3、临时用电电源由甲方供给，根据现场施工环境安装几处变压器站，由各处变压器引入到施工现场主线上，并在主线上的低压线路分别安装几个总配电箱，由现场专业电工进行统一管理，现场供电方式主要采纳TN-S 系统。4、施工现场设备用电统计三、负荷计算1、现场变压器离主线用电距离小，不考虑电压降，系统总容量为： ∑Ｐ１P=1.05( K1 ------ + K3 ∑Ｐ 3 ) cosφ 0.7×232.4- 3 -下载后可任意编辑 =1.05×（ ------------ +0.7×98 ） 0.75 =299.78（KW）按导线的允许电流选择： 电源至总配电箱采纳截面为（4×100+1×70）铜芯电缆线。施工现场设备用电统计表2、AL1 路：电锯、电刨 室内外照明（30 KW）1）总箱至分箱导线选择- 4 -用电设备名称数量(台)型号及名牌技术数据合计功率 Pe(KW)砼输送泵1HBT60C 40KW 380V1×40=40KW高架提升机2SSD80A 11KW 380V2×11=22KW砼搅拌机3JZC750 15KW 380V3×15=45 KW砂浆搅拌机2250L 4KW 380V2×4=8KW砼布料机1HG15 11KW 380V1×11=11KW插入式振捣器54-6M，Φ60 1.1KW 380V5×1.1=5.5KW平板振捣器2PB3.0 2.2KW 380V2×2.2=4.4KW电焊机2BX-300A 38 KW 380V2×38=76KW钢筋弯曲...
