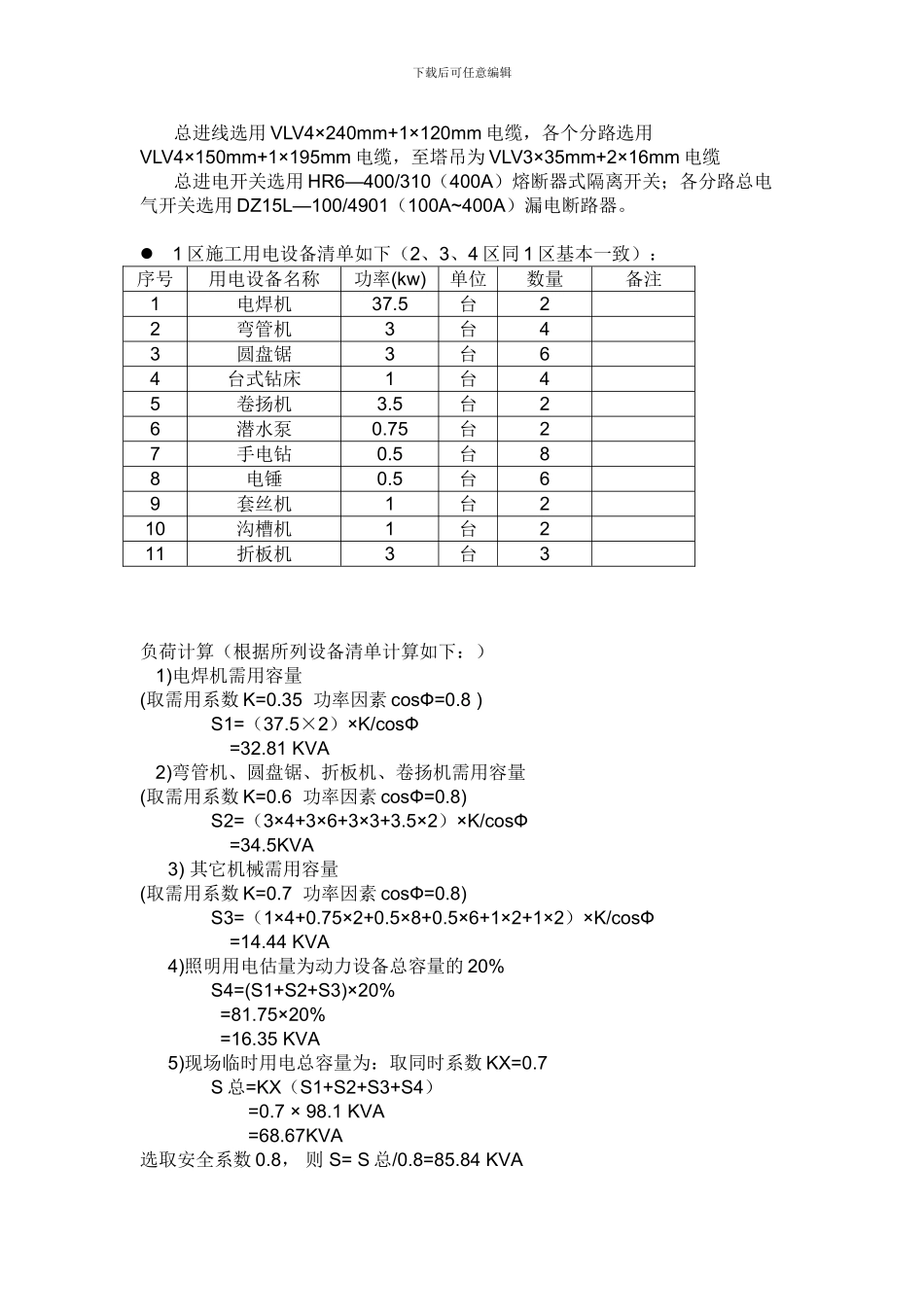

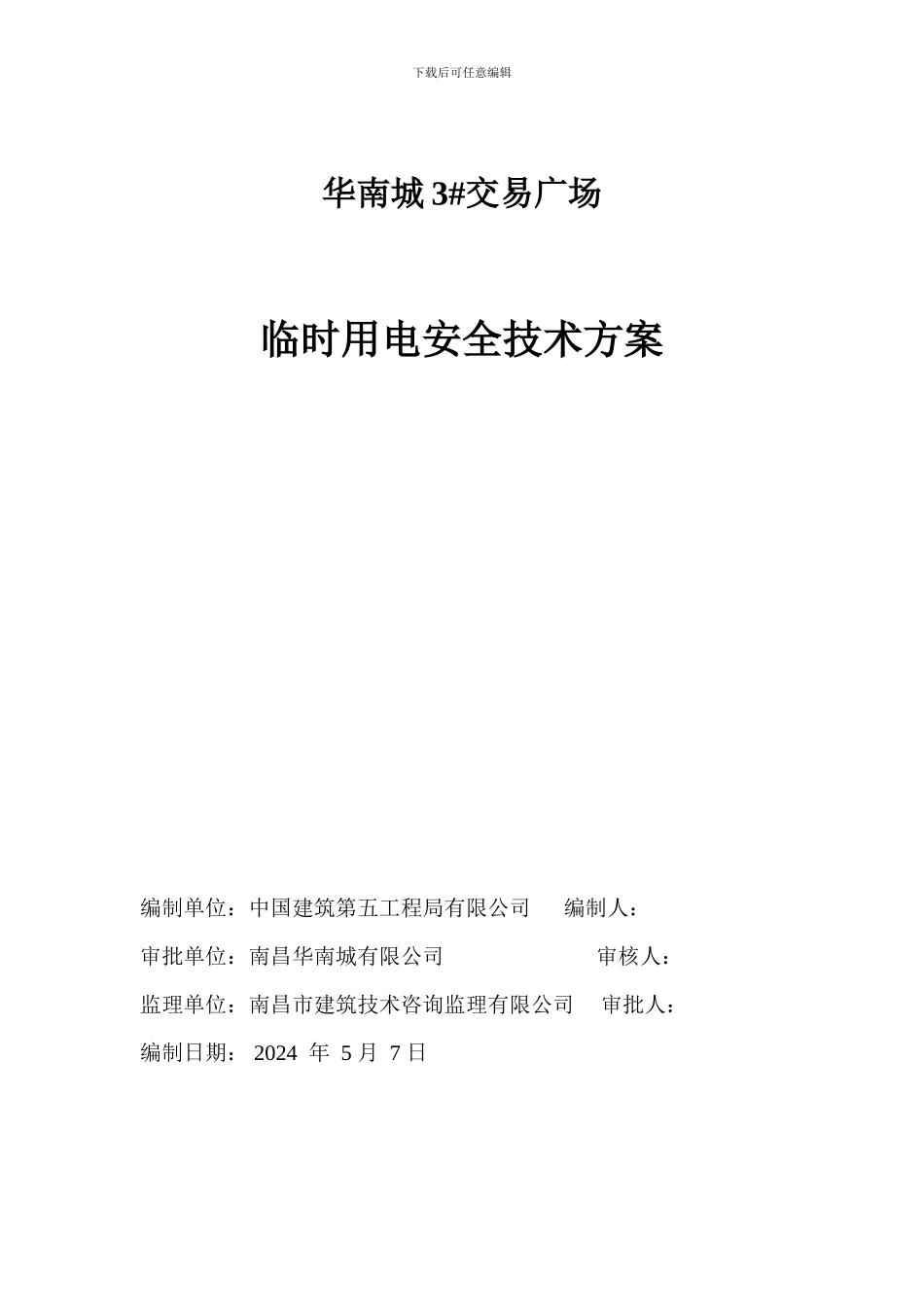

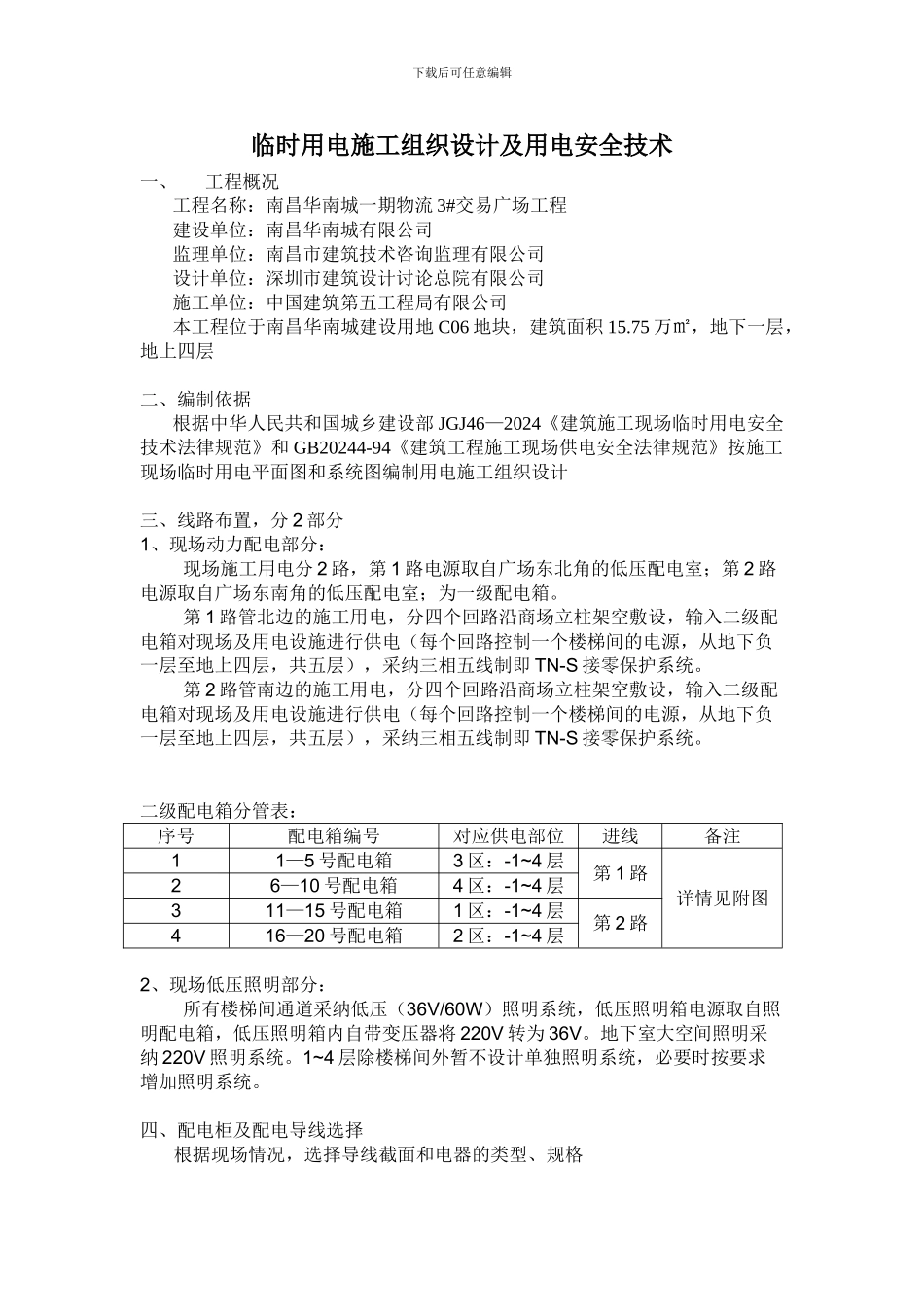

下载后可任意编辑华南城 3#交易广场临时用电安全技术方案编制单位:中国建筑第五工程局有限公司 编制人:审批单位:南昌华南城有限公司审核人:监理单位:南昌市建筑技术咨询监理有限公司审批人:编制日期: 2024 年 5 月 7 日下载后可任意编辑临时用电施工组织设计及用电安全技术一、工程概况工程名称:南昌华南城一期物流 3#交易广场工程建设单位:南昌华南城有限公司监理单位:南昌市建筑技术咨询监理有限公司设计单位:深圳市建筑设计讨论总院有限公司施工单位:中国建筑第五工程局有限公司本工程位于南昌华南城建设用地 C06 地块,建筑面积 15.75 万㎡,地下一层,地上四层二、编制依据根据中华人民共和国城乡建设部 JGJ46—2024《建筑施工现场临时用电安全技术法律规范》和 GB20244-94《建筑工程施工现场供电安全法律规范》按施工现场临时用电平面图和系统图编制用电施工组织设计三、线路布置,分 2 部分1、现场动力配电部分:现场施工用电分 2 路,第 1 路电源取自广场东北角的低压配电室;第 2 路电源取自广场东南角的低压配电室;为一级配电箱。第 1 路管北边的施工用电,分四个回路沿商场立柱架空敷设,输入二级配电箱对现场及用电设施进行供电(每个回路控制一个楼梯间的电源,从地下负一层至地上四层,共五层),采纳三相五线制即 TN-S 接零保护系统。第 2 路管南边的施工用电,分四个回路沿商场立柱架空敷设,输入二级配电箱对现场及用电设施进行供电(每个回路控制一个楼梯间的电源,从地下负一层至地上四层,共五层),采纳三相五线制即 TN-S 接零保护系统。二级配电箱分管表:序号配电箱编号对应供电部位进线备注11—5 号配电箱3 区:-1~4 层第 1 路详情见附图26—10 号配电箱4 区:-1~4 层311—15 号配电箱1 区:-1~4 层第 2 路416—20 号配电箱2 区:-1~4 层2、现场低压照明部分:所有楼梯间通道采纳低压(36V/60W)照明系统,低压照明箱电源取自照明配电箱,低压照明箱内自带变压器将 220V 转为 36V。地下室大空间照明采纳 220V 照明系统。1~4 层除楼梯间外暂不设计单独照明系统,必要时按要求增加照明系统。四、配电柜及配电导线选择根据现场情况,选择导线截面和电器的类型、规格下载后可任意编辑总进线选用 VLV4×240mm+1×120mm 电缆,各个分路选用VLV4×150mm+1×195mm 电缆,至塔吊为 VLV3×35mm+2×16mm 电缆 总进电开关选用 HR6—400/310(400A)熔断器式...
