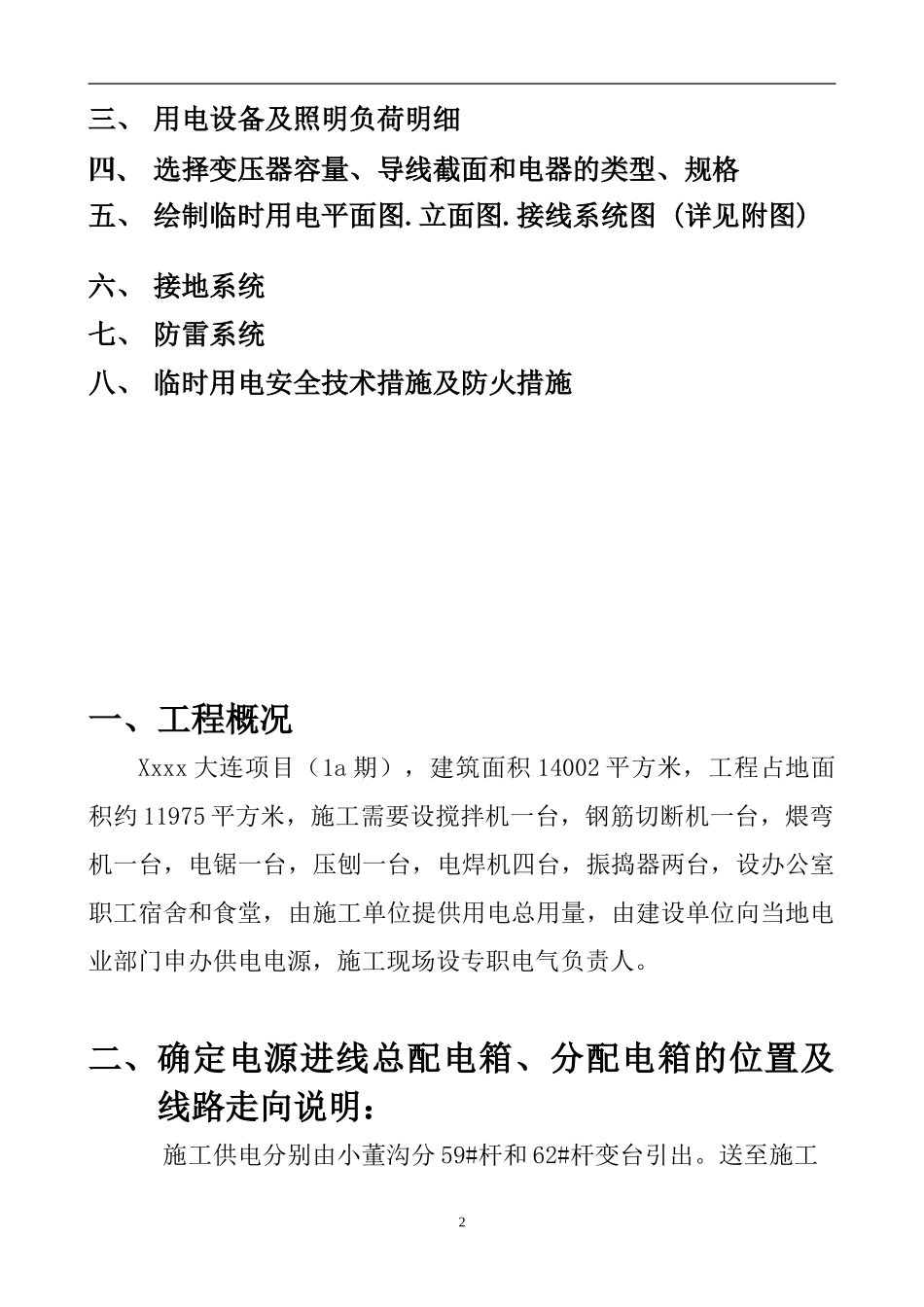

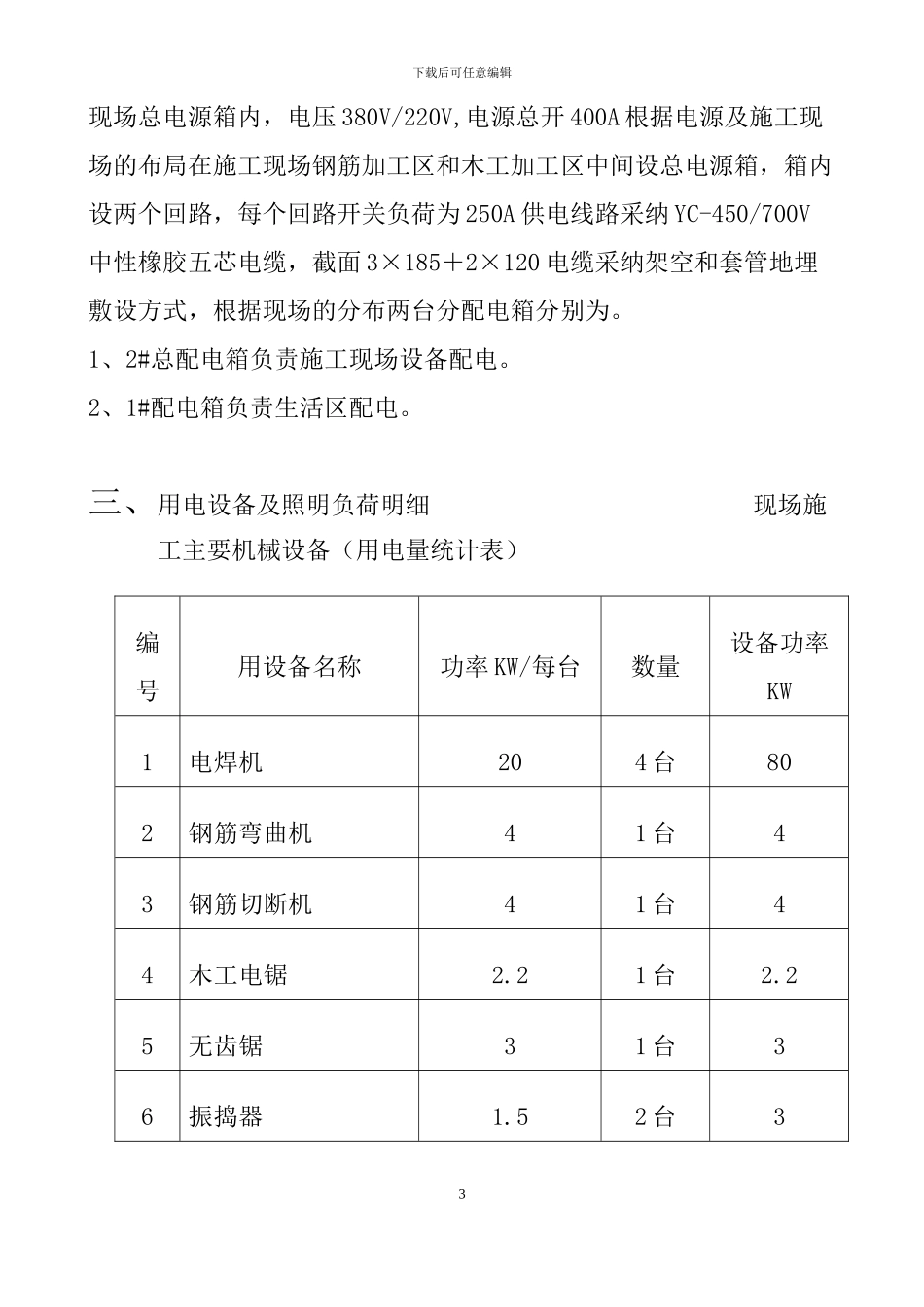

Xxx 有限公司大连项目（1a 期）现场临时用电施工组织设计Xxx 有限公司目 录一、 工程概况二、 确定电源进线总配电箱、分配电箱的位置及线路走向说明三、 用电设备及照明负荷明细四、 选择变压器容量、导线截面和电器的类型、规格五、 绘制临时用电平面图.立面图.接线系统图 (详见附图)六、 接地系统七、 防雷系统八、 临时用电安全技术措施及防火措施一、工程概况Xxxx 大连项目（1a 期），建筑面积 14002 平方米，工程占地面积约 11975 平方米，施工需要设搅拌机一台，钢筋切断机一台，煨弯机一台，电锯一台，压刨一台，电焊机四台，振捣器两台，设办公室职工宿舍和食堂，由施工单位提供用电总用量，由建设单位向当地电业部门申办供电电源，施工现场设专职电气负责人。二、确定电源进线总配电箱、分配电箱的位置及线路走向说明：施工供电分别由小董沟分 59#杆和 62#杆变台引出。送至施工2下载后可任意编辑现场总电源箱内，电压 380V/220V,电源总开 400A 根据电源及施工现场的布局在施工现场钢筋加工区和木工加工区中间设总电源箱，箱内设两个回路，每个回路开关负荷为 250A 供电线路采纳 YC-450/700V中性橡胶五芯电缆，截面 3×185＋2×120 电缆采纳架空和套管地埋敷设方式，根据现场的分布两台分配电箱分别为。 1、2#总配电箱负责施工现场设备配电。2、1#配电箱负责生活区配电。 三、用电设备及照明负荷明细 现场施工主要机械设备（用电量统计表）编号用设备名称功率 KW/每台数量设备功率KW1电焊机204 台802钢筋弯曲机41 台43钢筋切断机41 台44木工电锯2.21 台2.25无齿锯31 台36振捣器1.52 台337搅拌机5.51 台5.5合 计 104.7施工现场生活区、办公区（用电量统计表）序号照明设备名称数量功率 KW/台 小计1荧光灯500.422镝灯23.573空调71.510.54热水器1995蒸饭车112126合计40．5（根据上述两个统计表（按 94“建筑安全”推举公式）进行施工用电总量估算：S（KVA）=K[ΣP1/（ηCOSφ﹡K1K2）＋ΣP2*K3]S-施工场地用电总量（KVA）ΣP1 全施工场地动力设备的额定输出功率总合（KW）ΣP2 全施工场地照明用电量总和K 安全系数取 1.05K1=0.6 需要系数（全部动力同时使用系数）K2=0.75（动力负荷系数）4下载后可任意编辑K3=0.75 照明设备同时使用系数COSφ-电源功率因数取 0.75η 动力设备平均效率ΣP1=104.7KWΣP2=44.7KW现场照明用电取总用电量的 10%Σ 总=S（KVA）=K[ΣP1/（ηCOSφ﹡K1K2）]=[...
