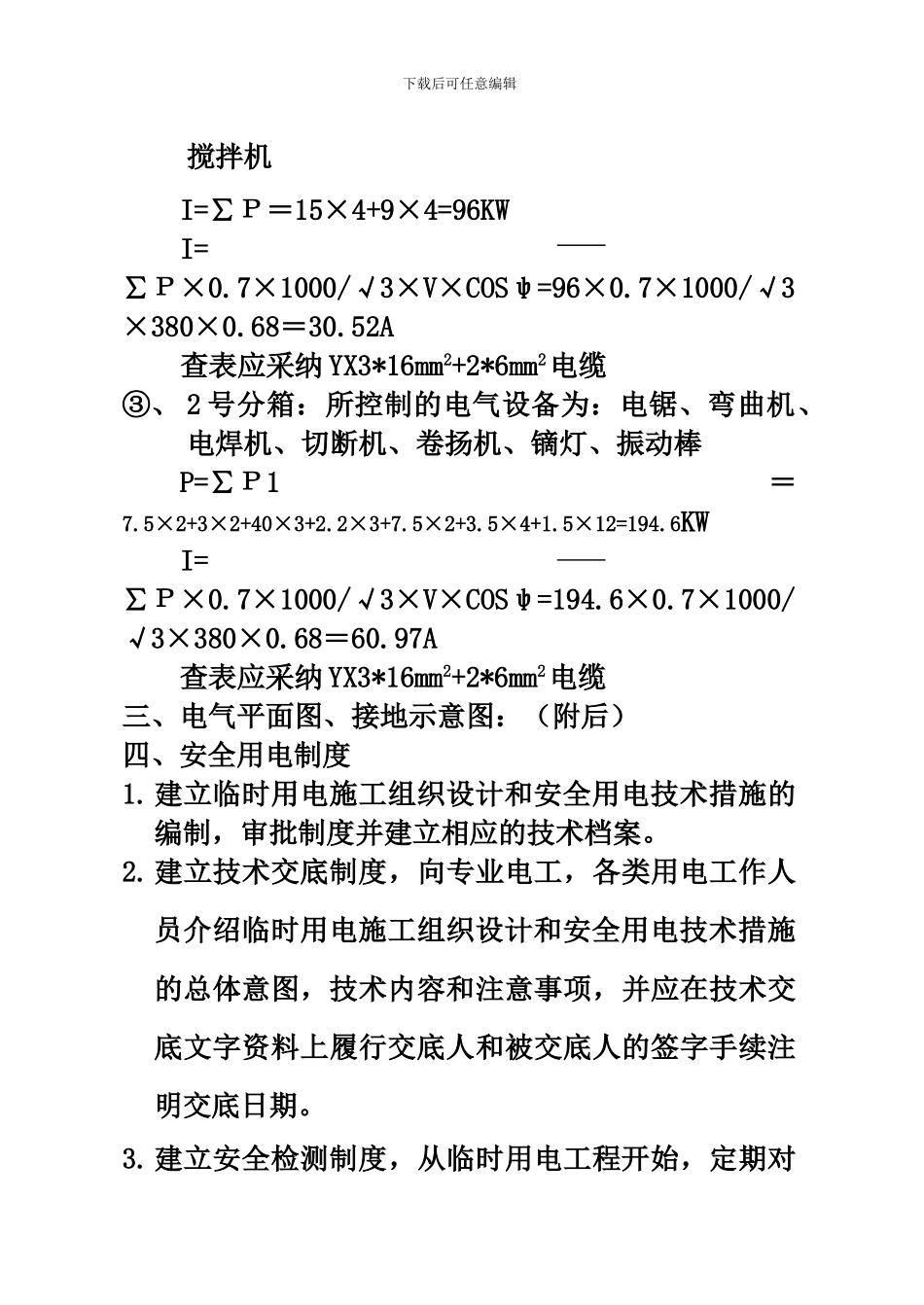

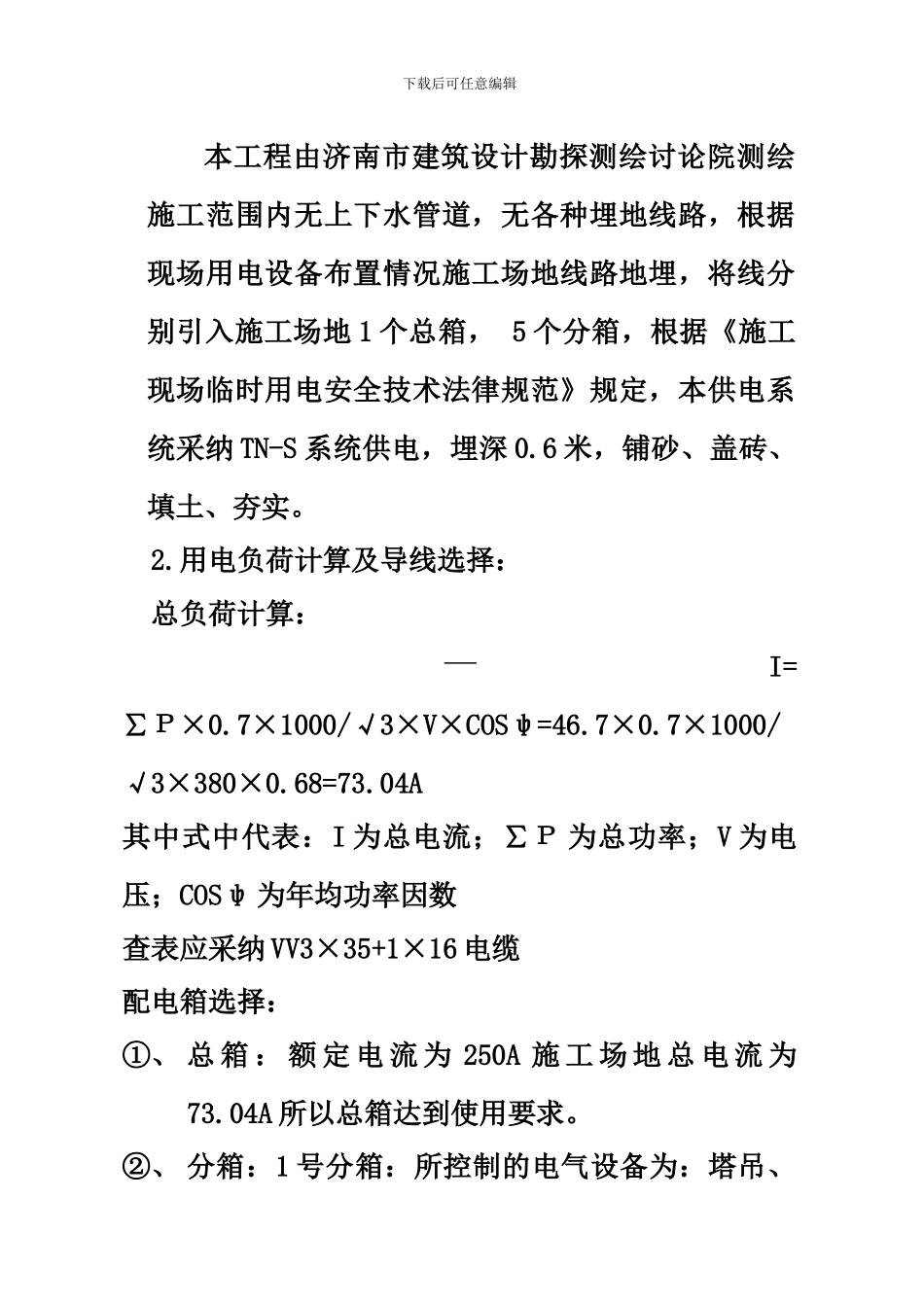

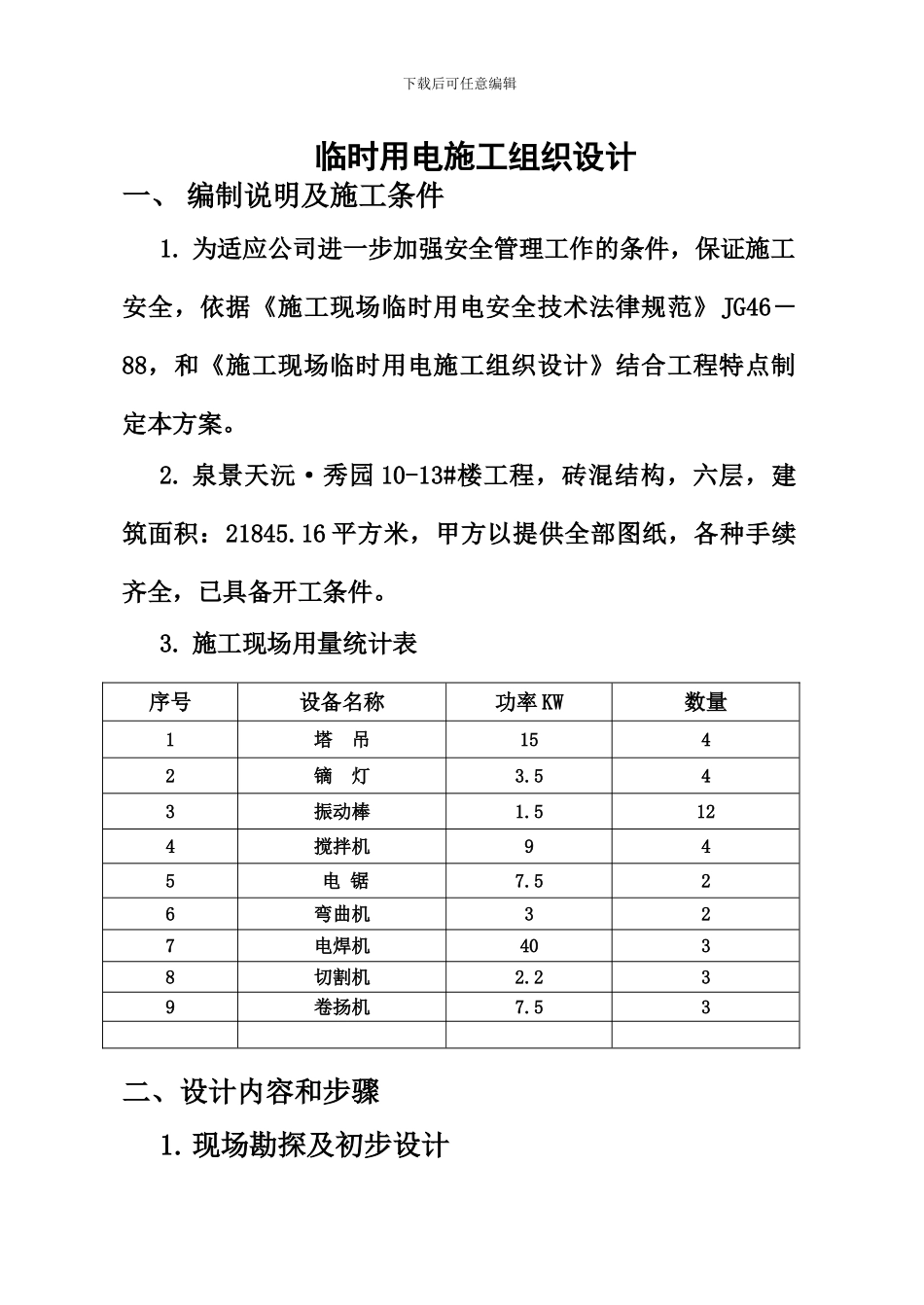

下载后可任意编辑临时用电施工组织设计一、 编制说明及施工条件1. 为适应公司进一步加强安全管理工作的条件，保证施工安全，依据《施工现场临时用电安全技术法律规范》JG46－88，和《施工现场临时用电施工组织设计》结合工程特点制定本方案。2. 泉景天沅·秀园 10-13#楼工程，砖混结构，六层，建筑面积：21845.16 平方米，甲方以提供全部图纸，各种手续齐全，已具备开工条件。3. 施工现场用量统计表二、设计内容和步骤1.现场勘探及初步设计 序号设备名称功率 KW数量1塔 吊1542镝 灯3.543振动棒1.5124搅拌机945电 锯7.526弯曲机327电焊机4038切割机2.239卷扬机7.53 下载后可任意编辑本工程由济南市建筑设计勘探测绘讨论院测绘施工范围内无上下水管道，无各种埋地线路，根据现场用电设备布置情况施工场地线路地埋，将线分别引入施工场地 1 个总箱， 5 个分箱，根据《施工现场临时用电安全技术法律规范》规定，本供电系统采纳 TN-S 系统供电，埋深 0.6 米，铺砂、盖砖、填土、夯实。 2.用电负荷计算及导线选择： 总负荷计算： I= ∑Р×0.7×1000/√3×V×COSψ=46.7×0.7×1000/√3×380×0.68=73.04A其中式中代表：I 为总电流；∑Р 为总功率；V 为电压；COSψ 为年均功率因数查表应采纳 VV3×35+1×16 电缆配电箱选择：①、 总 箱 ： 额 定 电 流 为 250A 施 工 场 地 总 电 流 为73.04A 所以总箱达到使用要求。②、 分箱：1 号分箱：所控制的电气设备为：塔吊、 下载后可任意编辑搅拌机 I=∑Р＝15×4+9×4=96KWI= ∑Р×0.7×1000/√3×V×COSψ=96×0.7×1000/√3×380×0.68＝30.52A查表应采纳 YX3*16mm2+2*6mm2电缆③、 2 号分箱：所控制的电气设备为：电锯、弯曲机、电焊机、切断机、卷扬机、镝灯、振动棒P=∑Р1＝7.5×2+3×2+40×3+2.2×3+7.5×2+3.5×4+1.5×12=194.6KWI= ∑Р×0.7×1000/√3×V×COSψ=194.6×0.7×1000/√3×380×0.68＝60.97A查表应采纳 YX3*16mm2+2*6mm2电缆三、电气平面图、接地示意图：（附后）四、安全用电制度1.建立临时用电施工组织设计和安全用电技术措施的编制，审批制度并建立相应的技术档案。2.建立技术交底制度，向专业电工，各类用电工作人员介绍临时用电施工组织设计和安全用电技术措施的总体意图，技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续注明交底日期。3.建立安全检测制度，从临时用电工程开始，定期...
