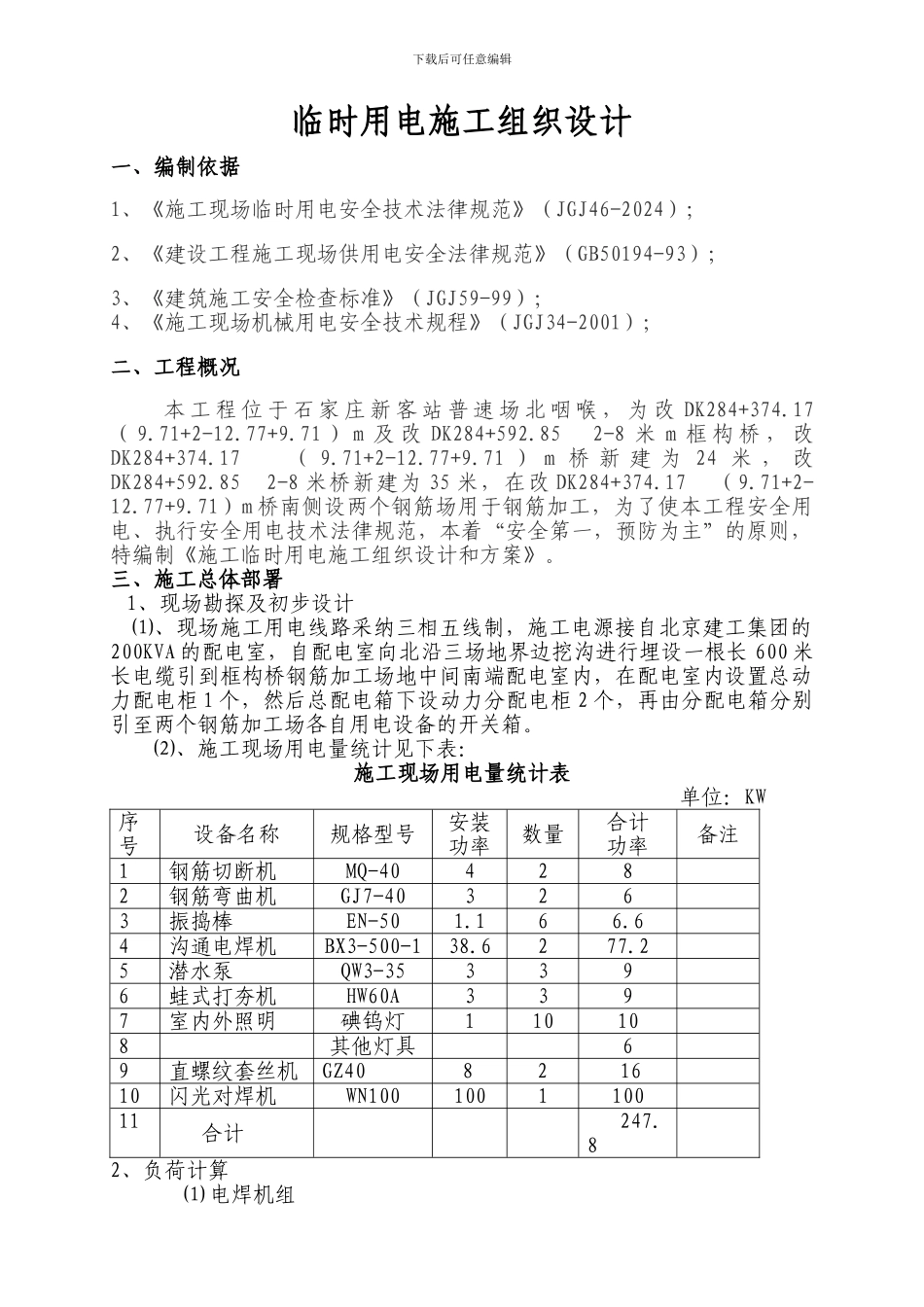

下载后可任意编辑临时用电施工组织设计一、编制依据1、《施工现场临时用电安全技术法律规范》（JGJ46-2024）；2、《建设工程施工现场供用电安全法律规范》（GB50194-93）；3、《建筑施工安全检查标准》（JGJ59-99）；4、《施工现场机械用电安全技术规程》（JGJ34-2001）；二、工程概况本 工 程 位 于 石 家 庄 新 客 站 普 速 场 北 咽 喉 ， 为 改 DK284+374.17 （ 9.71+2-12.77+9.71 ） m 及 改 DK284+592.85 2-8 米 m 框 构 桥 ， 改DK284+374.17 （ 9.71+2-12.77+9.71 ） m 桥 新 建 为 24 米 ， 改DK284+592.85 2-8 米桥新建为 35 米，在改 DK284+374.17 （9.71+2-12.77+9.71）m 桥南侧设两个钢筋场用于钢筋加工，为了使本工程安全用电、执行安全用电技术法律规范，本着“安全第一，预防为主”的原则，特编制《施工临时用电施工组织设计和方案》。三、施工总体部署1、现场勘探及初步设计⑴、现场施工用电线路采纳三相五线制，施工电源接自北京建工集团的200KVA 的配电室，自配电室向北沿三场地界边挖沟进行埋设一根长 600 米长电缆引到框构桥钢筋加工场地中间南端配电室内，在配电室内设置总动力配电柜 1 个，然后总配电箱下设动力分配电柜 2 个，再由分配电箱分别引至两个钢筋加工场各自用电设备的开关箱。⑵、施工现场用电量统计见下表：施工现场用电量统计表 单位：KW序号设备名称规格型号安装功率数量合计功率备注1钢筋切断机MQ-404282钢筋弯曲机GJ7-403263振捣棒EN-501.166.64沟通电焊机BX3-500-138.6277.25潜水泵QW3-353396蛙式打夯机HW60A3397室内外照明碘钨灯110108其他灯具69直螺纹套丝机GZ40821610闪光对焊机WN100100110011合计247.82、负荷计算⑴ 电焊机组下载后可任意编辑 查表：Kx=0.45 cosψ=0.87 tgψ=1.98先将 Jc=50%换算到 Jc=100%的额定容量 Pe4=（Jc50/Jc100）1/2×Pn=0.51/2×177.2=125.28KW 负荷：Pjs1=Kx×Pe6=0.45×125.28=56.38KW Qjs1=Pjs4×TgФ=56.38×1.98=111.62Kvar⑵ 钢筋机械组 查表：Kx=0.7 cosψ=0. 7 tgψ=1.02 Pjs2=0.7×（8+6+16）=21KW Qjs2=21×1.02=21.42KVar⑶ 潜水泵等 查表：Kx=0.8 cosψ=0. 8 tgψ=0.75 Pjs3=0.8×9=7.2KW Qjs3=7.2×0.75=5.4 KVar⑷ 打夯机、振捣棒组 查表：Kx=0.7 cosψ=0. 7 tgψ=1.02 Pjs4=0.7×（6.6+9）=10.92KW Qjs4=1.02×10.92=11.14 KVar⑸ 照明室内外照明：功率 P...
