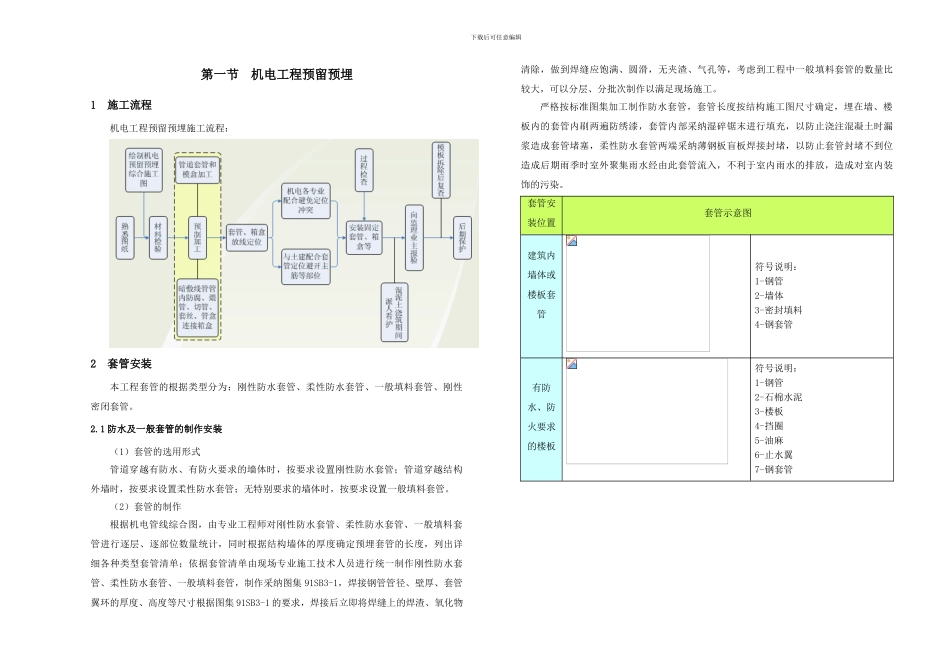

下载后可任意编辑第十六章 机电工程 工程概况 机电工程预留预埋 防雷及接地工程 电气工程施工工艺 通风空调工程施工工艺 给排水工程及消防工程施工工艺下载后可任意编辑 系统联合调试下载后可任意编辑第一节机电工程预留预埋1施工流程机电工程预留预埋施工流程：2套管安装本工程套管的根据类型分为：刚性防水套管、柔性防水套管、一般填料套管、刚性密闭套管。2.1 防水及一般套管的制作安装（1）套管的选用形式管道穿越有防水、有防火要求的墙体时，按要求设置刚性防水套管；管道穿越结构外墙时，按要求设置柔性防水套管；无特别要求的墙体时，按要求设置一般填料套管。（2）套管的制作根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计，同时根据结构墙体的厚度确定预埋套管的长度，列出详细各种类型套管清单；依据套管清单由现场专业施工技术人员进行统一制作刚性防水套管、柔性防水套管、一般填料套管，制作采纳图集 91SB3-1，焊接钢管管径、壁厚、套管翼环的厚度、高度等尺寸根据图集 91SB3-1 的要求，焊接后立即将焊缝上的焊渣、氧化物清除，做到焊缝应饱满、圆滑，无夹渣、气孔等，考虑到工程中一般填料套管的数量比较大，可以分层、分批次制作以满足现场施工。严格按标准图集加工制作防水套管，套管长度按结构施工图尺寸确定，埋在墙、楼板内的套管内刷两遍防绣漆，套管内部采纳湿碎锯末进行填充，以防止浇注混凝土时漏浆造成套管堵塞，柔性防水套管两端采纳薄钢板盲板焊接封堵，以防止套管封堵不到位造成后期雨季时室外聚集雨水经由此套管流入，不利于室内雨水的排放，造成对室内装饰的污染。套管安装位置套管示意图建筑内墙体或楼板套管符号说明：1-钢管2-墙体3-密封填料4-钢套管有防水、防火要求的楼板符号说明：1-钢管2-石棉水泥3-楼板4-挡圈5-油麻6-止水翼7-钢套管下载后可任意编辑穿地下室结构外墙符号说明：1-螺栓2-法兰3-法兰压盖4-外墙内侧5-密封圈6-外墙外侧7-填缝材料8-钢管9-密封膏嵌缝10-柔性防水套管（3）套管的安装施工前，由机电技术负责人召集专业施工人员，对预留预埋深化图纸进行认真的技术交底，对施工人员的问题进行解答，同时，对施工部位进一步详细部署，保证技术交底细致到位。主体结构钢筋绑扎好后,根据深化设计图标高几何尺寸找准位置，然后将刚性防水套管置于钢筋中，使用结构钢筋或附加钢筋实行“#”型对套管进行加固，“#”型...
