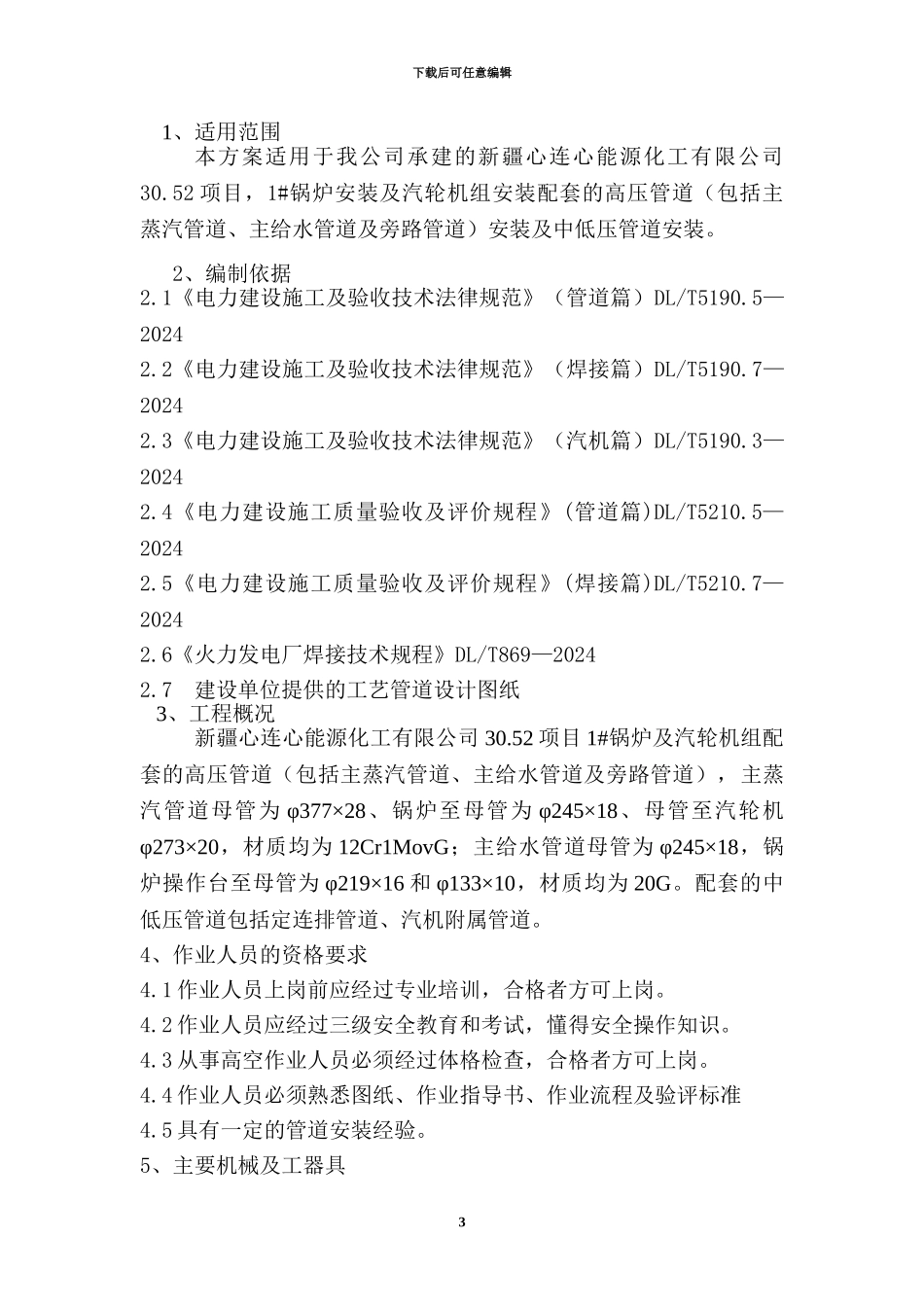

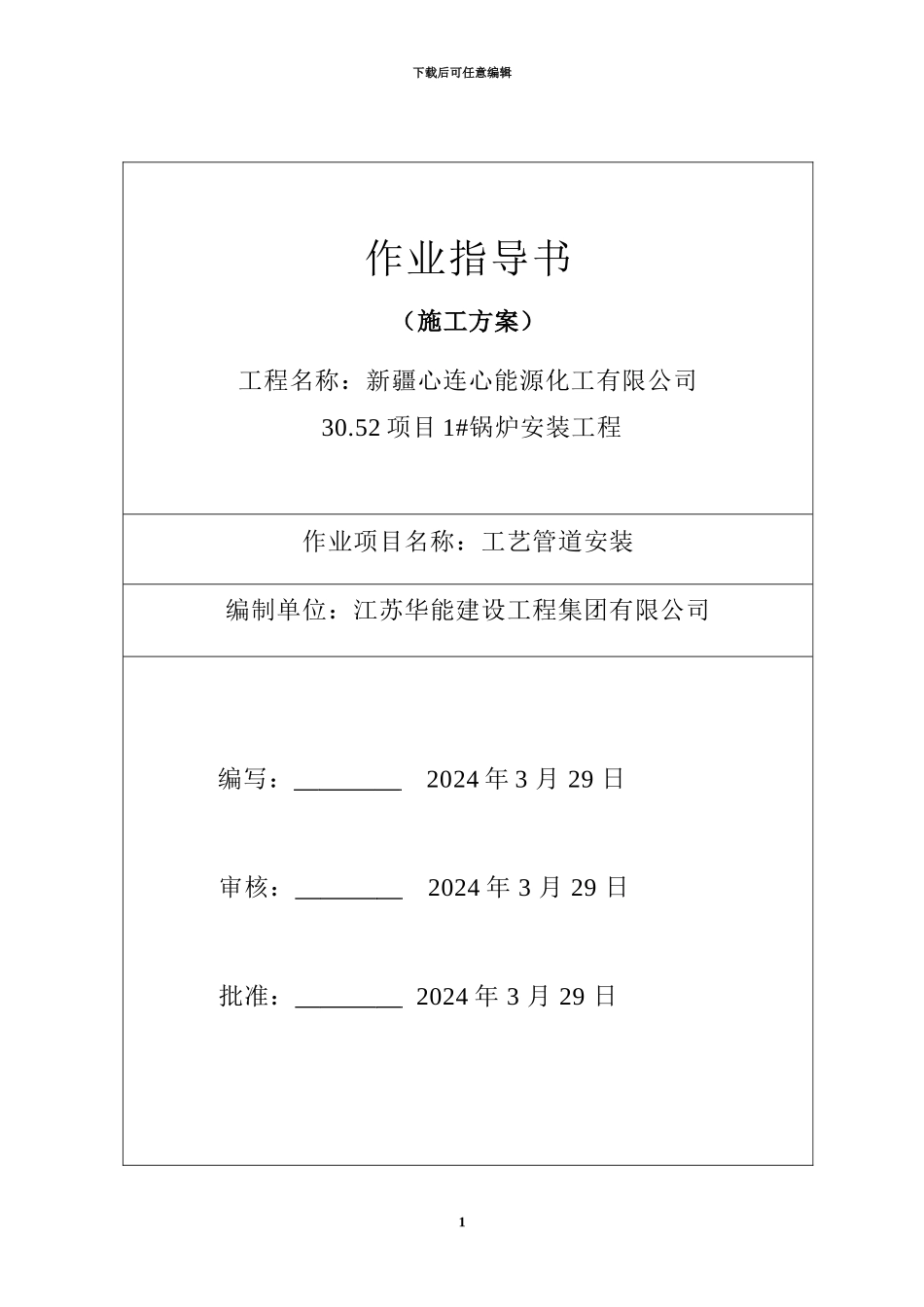

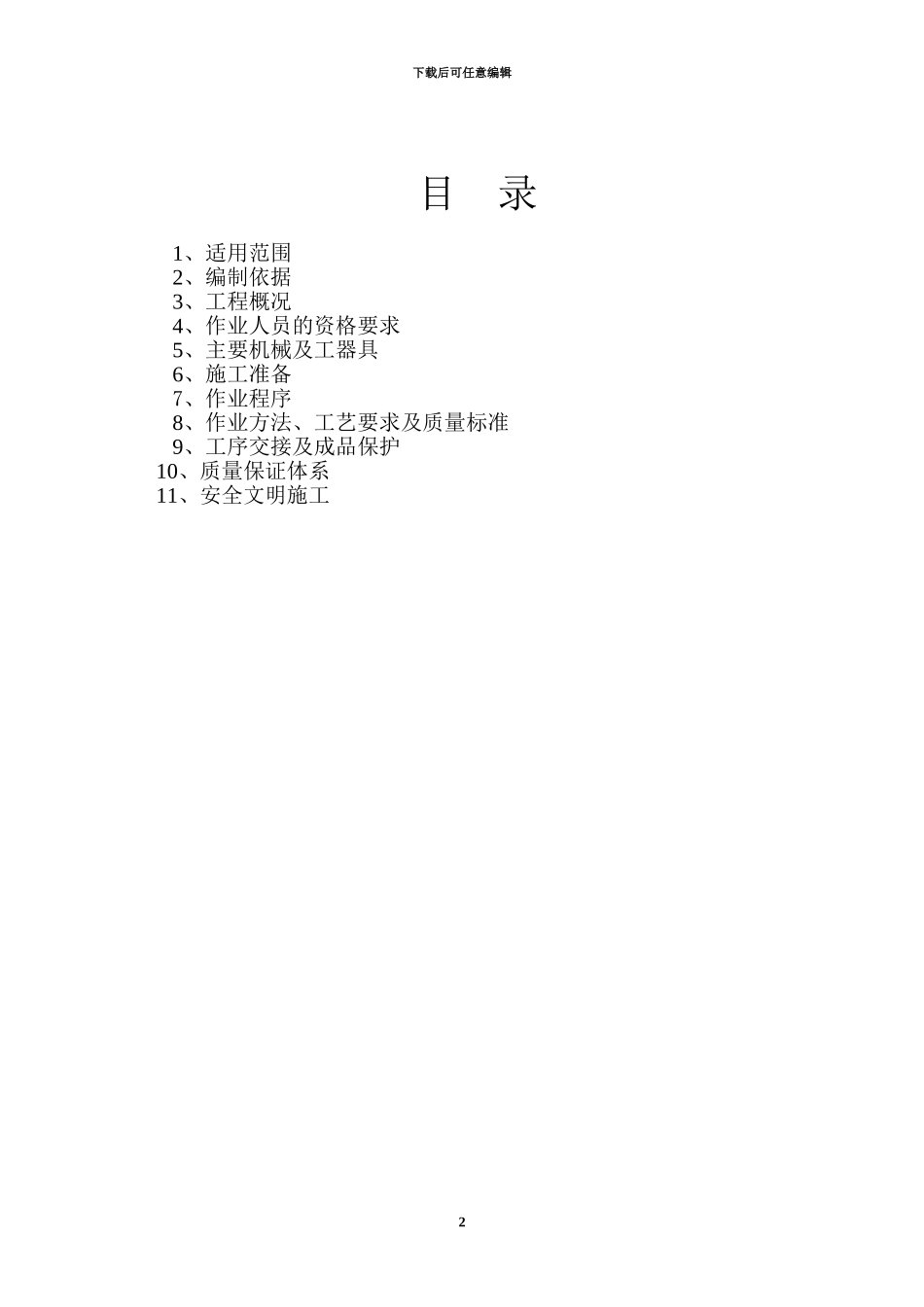

下载后可任意编辑作业指导书（施工方案）工程名称：新疆心连心能源化工有限公司 30.52 项目 1#锅炉安装工程作业项目名称：工艺管道安装编制单位：江苏华能建设工程集团有限公司编写： 2024 年 3 月 29 日审核： 2024 年 3 月 29 日批准： 2024 年 3 月 29 日 1下载后可任意编辑目 录1、适用范围2、编制依据 3、工程概况4、作业人员的资格要求5、主要机械及工器具6、施工准备7、作业程序8、作业方法、工艺要求及质量标准9、工序交接及成品保护 10、质量保证体系 11、安全文明施工2下载后可任意编辑1、适用范围本方案适用于我公司承建的新疆心连心能源化工有限公司30.52 项目，1#锅炉安装及汽轮机组安装配套的高压管道（包括主蒸汽管道、主给水管道及旁路管道）安装及中低压管道安装。2、编制依据2.1《电力建设施工及验收技术法律规范》（管道篇）DL/T5190.5—20242.2《电力建设施工及验收技术法律规范》（焊接篇）DL/T5190.7—20242.3《电力建设施工及验收技术法律规范》（汽机篇）DL/T5190.3—20242.4《电力建设施工质量验收及评价规程》(管道篇)DL/T5210.5—20242.5《电力建设施工质量验收及评价规程》(焊接篇)DL/T5210.7—20242.6《火力发电厂焊接技术规程》DL/T869—2024 2.7 建设单位提供的工艺管道设计图纸 3、工程概况新疆心连心能源化工有限公司 30.52 项目 1#锅炉及汽轮机组配套的高压管道（包括主蒸汽管道、主给水管道及旁路管道），主蒸汽管道母管为 φ377×28、锅炉至母管为 φ245×18、母管至汽轮机φ273×20，材质均为 12Cr1MovG；主给水管道母管为 φ245×18，锅炉操作台至母管为 φ219×16 和 φ133×10，材质均为 20G。配套的中低压管道包括定连排管道、汽机附属管道。4、作业人员的资格要求4.1 作业人员上岗前应经过专业培训，合格者方可上岗。4.2 作业人员应经过三级安全教育和考试，懂得安全操作知识。4.3 从事高空作业人员必须经过体格检查，合格者方可上岗。4.4 作业人员必须熟悉图纸、作业指导书、作业流程及验评标准4.5 具有一定的管道安装经验。 5、主要机械及工器具3下载后可任意编辑5.1 主要机械：序号名 称规 格数量备注1汽车吊25t1 台移动2卷扬机1～2t2 台3链条葫芦2t10 只4链条葫芦3t10 只5链条葫芦5t8 只6电 动 手 持 砂轮DN15010 台7电 动 手 持 砂轮DN10010 台8砂轮切割机Φ4001 台9电焊机BX3-40010 台10氩弧焊机ZX7-400ST36 台11气焊工具21...
