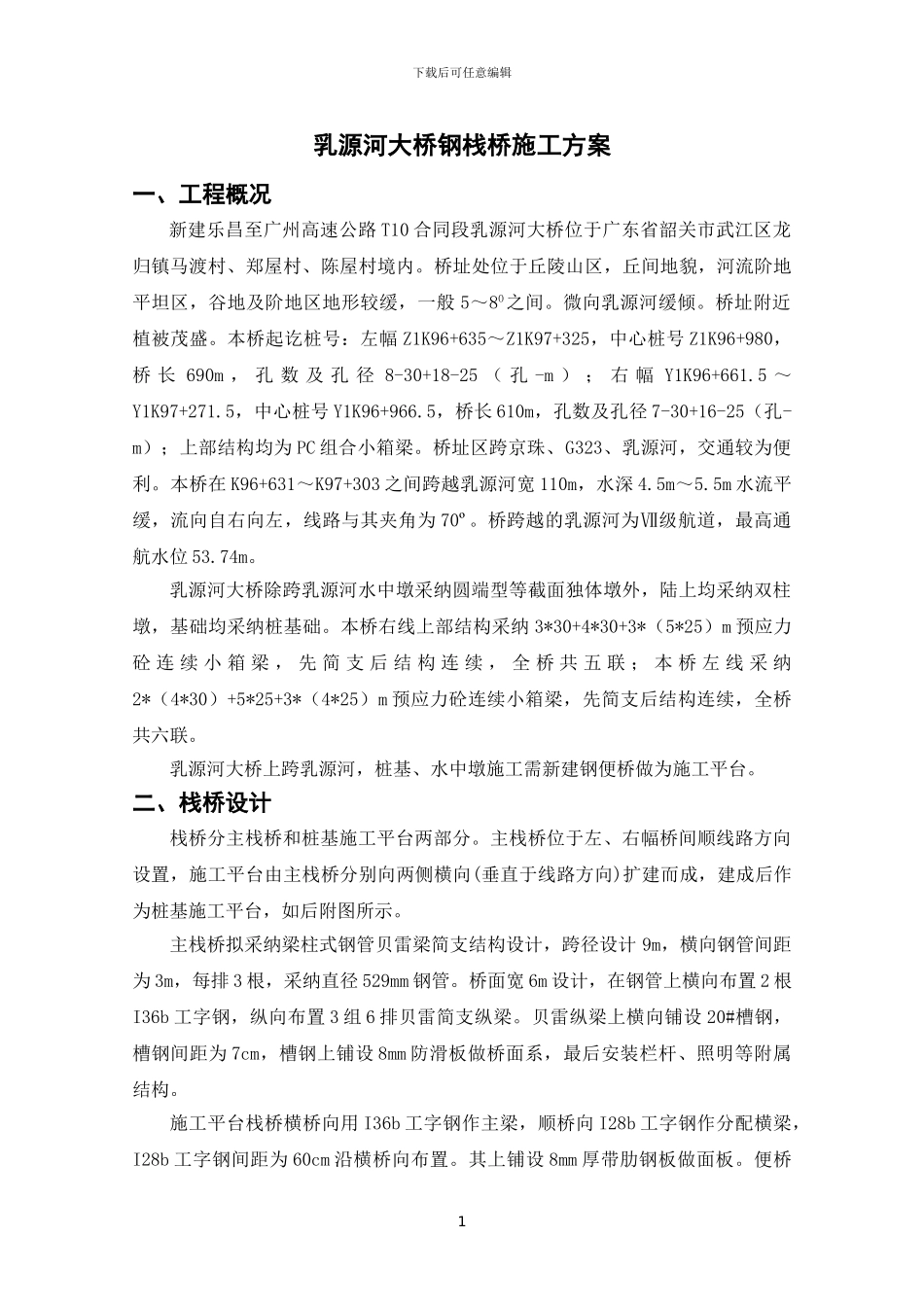

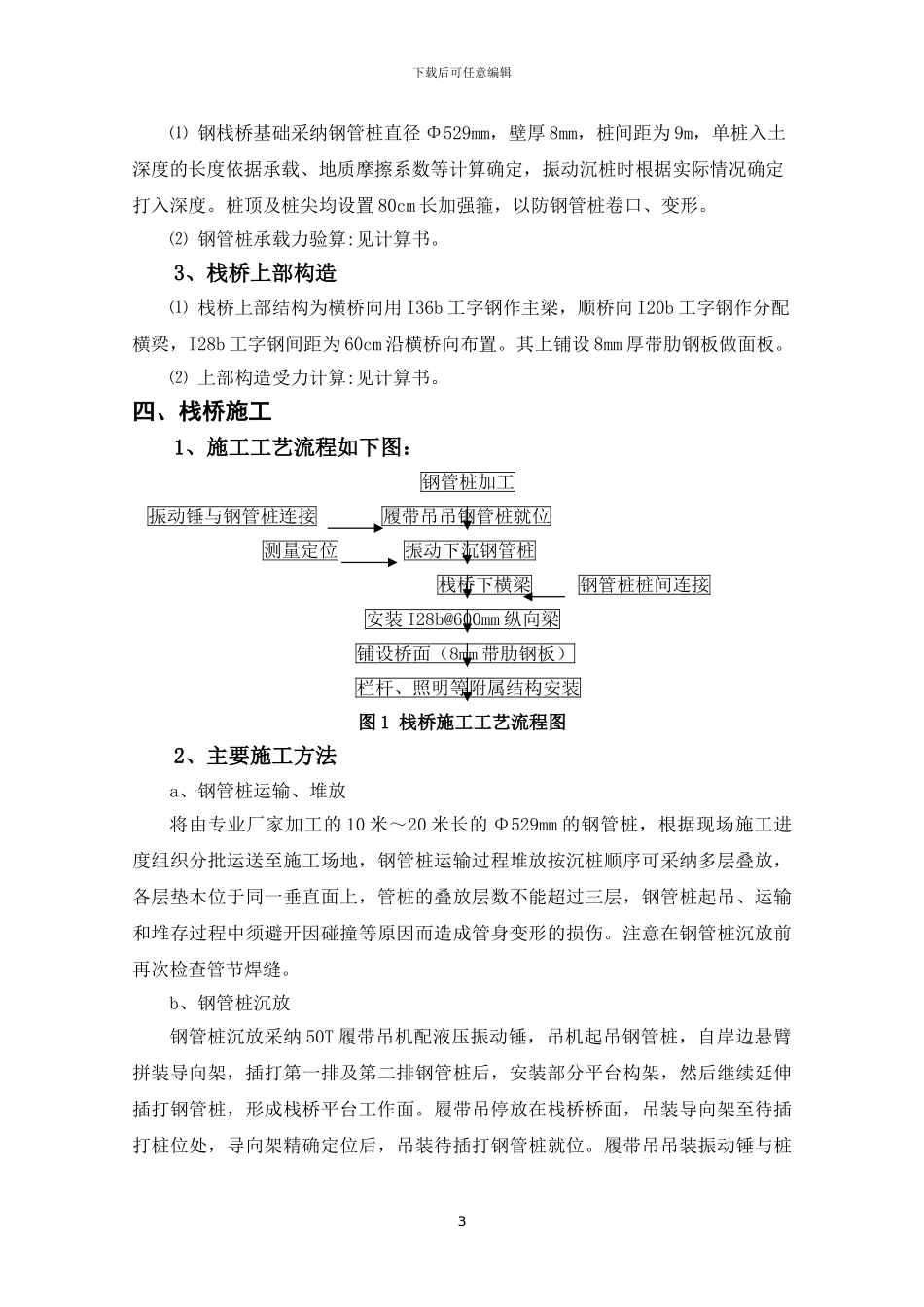

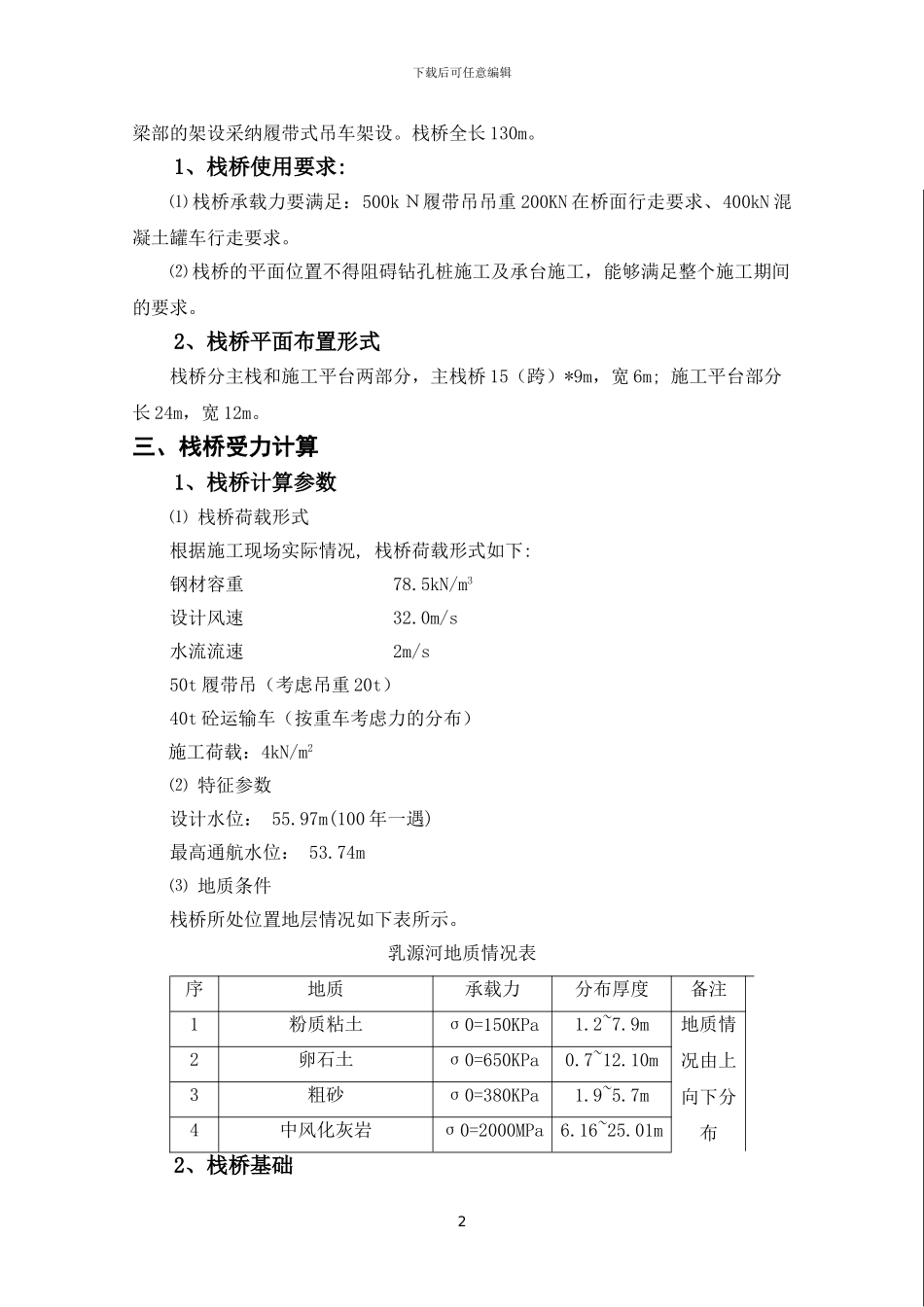

下载后可任意编辑乳源河大桥钢栈桥施工方案一、工程概况新建乐昌至广州高速公路 T10 合同段乳源河大桥位于广东省韶关市武江区龙归镇马渡村、郑屋村、陈屋村境内。桥址处位于丘陵山区，丘间地貌，河流阶地平坦区，谷地及阶地区地形较缓，一般 5～8O之间。微向乳源河缓倾。桥址附近植被茂盛。本桥起讫桩号：左幅 Z1K96+635～Z1K97+325，中心桩号 Z1K96+980，桥 长 690m ， 孔 数 及 孔 径 8-30+18-25 （ 孔 -m ） ； 右 幅 Y1K96+661.5 ～Y1K97+271.5，中心桩号 Y1K96+966.5，桥长 610m，孔数及孔径 7-30+16-25（孔-m）；上部结构均为 PC 组合小箱梁。桥址区跨京珠、G323、乳源河，交通较为便利。本桥在 K96+631～K97+303 之间跨越乳源河宽 110m，水深 4.5m～5.5m 水流平缓，流向自右向左，线路与其夹角为 70º。桥跨越的乳源河为Ⅶ级航道，最高通航水位 53.74m。乳源河大桥除跨乳源河水中墩采纳圆端型等截面独体墩外，陆上均采纳双柱墩，基础均采纳桩基础。本桥右线上部结构采纳 3*30+4*30+3*（5*25）m 预应力砼 连 续 小 箱 梁 ， 先 简 支 后 结 构 连 续 ， 全 桥 共 五 联 ； 本 桥 左 线 采 纳2*（4*30）+5*25+3*（4*25）m 预应力砼连续小箱梁，先简支后结构连续，全桥共六联。乳源河大桥上跨乳源河，桩基、水中墩施工需新建钢便桥做为施工平台。二、栈桥设计栈桥分主栈桥和桩基施工平台两部分。主栈桥位于左、右幅桥间顺线路方向设置，施工平台由主栈桥分别向两侧横向(垂直于线路方向)扩建而成，建成后作为桩基施工平台，如后附图所示。主栈桥拟采纳梁柱式钢管贝雷梁简支结构设计，跨径设计 9m，横向钢管间距为 3m，每排 3 根，采纳直径 529mm 钢管。桥面宽 6m 设计，在钢管上横向布置 2 根I36b 工字钢，纵向布置 3 组 6 排贝雷简支纵梁。贝雷纵梁上横向铺设 20#槽钢，槽钢间距为 7cm，槽钢上铺设 8mm 防滑板做桥面系，最后安装栏杆、照明等附属结构。施工平台栈桥横桥向用 I36b 工字钢作主梁，顺桥向 I28b 工字钢作分配横梁，I28b 工字钢间距为 60cm 沿横桥向布置。其上铺设 8mm 厚带肋钢板做面板。便桥1下载后可任意编辑梁部的架设采纳履带式吊车架设。栈桥全长 130m。1、栈桥使用要求:⑴ 栈桥承载力要满足：500k Ｎ履带吊吊重 200KN 在桥面行走要求、400kN 混凝土罐车行走要求。⑵ 栈桥的平面位置不得阻碍钻孔桩施工及承台施工，能...
