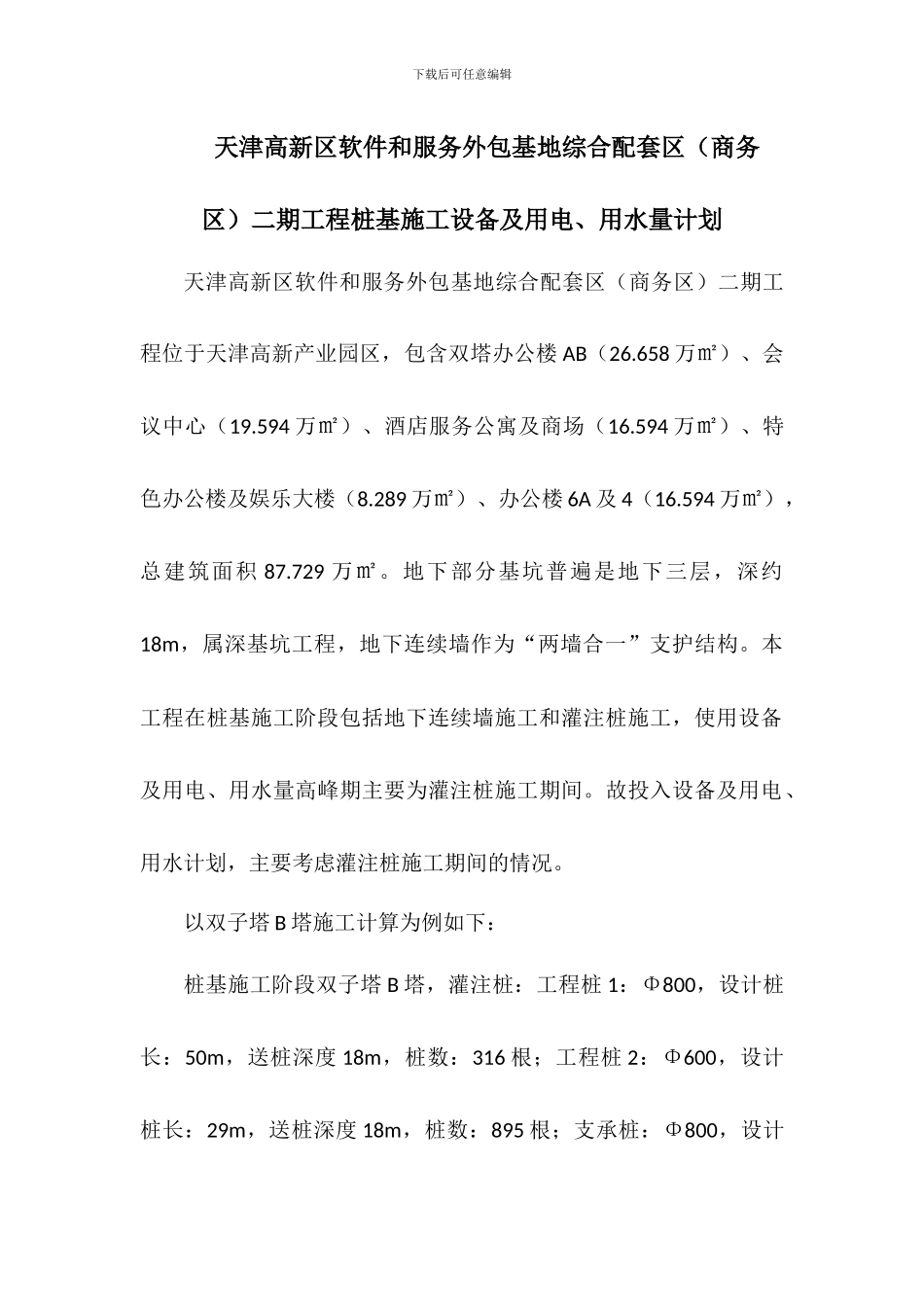

下载后可任意编辑天津高新区软件和服务外包基地综合配套区（商务区）二期工程桩基施工设备及用电、用水量计划天津高新区软件和服务外包基地综合配套区（商务区）二期工程位于天津高新产业园区，包含双塔办公楼 AB（26.658 万㎡）、会议中心（19.594 万㎡）、酒店服务公寓及商场（16.594 万㎡）、特色办公楼及娱乐大楼（8.289 万㎡）、办公楼 6A 及 4（16.594 万㎡），总建筑面积 87.729 万㎡。地下部分基坑普遍是地下三层，深约18m，属深基坑工程，地下连续墙作为“两墙合一”支护结构。本工程在桩基施工阶段包括地下连续墙施工和灌注桩施工，使用设备及用电、用水量高峰期主要为灌注桩施工期间。故投入设备及用电、用水计划，主要考虑灌注桩施工期间的情况。以双子塔 B 塔施工计算为例如下：桩基施工阶段双子塔 B 塔，灌注桩：工程桩 1：Φ800，设计桩长：50m，送桩深度 18m，桩数：316 根；工程桩 2：Φ600，设计桩长：29m，送桩深度 18m，桩数：895 根；支承桩：Φ800，设计下载后可任意编辑桩长：26m，送桩深度 18m，桩数：100 根。1、打桩机械计划：桩基施工计划工期 50 天。工程桩 1：孔深：68m；每天需完成：316÷50=6.3 根；1 台设备：1 根/天；需投入设备 7 台；工程桩 2：孔深：47m；每天需完成：895÷50=19 根；1 台设备：2 根/天；需投入设备 10 台；支 承 桩 ： 孔 深 ： 44m ， 包 括 格 构 柱 安 装 ； 每 天 需 完 成 ：100÷50=2 根；1 台设备：1 根/天；需投入设备 2 台；为保证如期完成共计需投入打桩设备 20 台。2、用电计划1 台桩机包括成孔设备、泥浆循环系统、灌注设备，总功率：P=100KW；1 台桩机：同时系数 K=0.65，cos=0.65,tg=1.33P1=100×0.65=65KW；Q1=P1×tg=65×1.33=86.45KVAR1 台桩机总负荷：S 总= KVA下载后可任意编辑桩机施工同时系数取 0.7，打桩期间总用电负荷为： 109.08KVA×20×0.7=1527.2KW；需投入 400KVA 变压器为 4 台；3、用水计划灌注桩施工采纳泥浆护壁成孔，施工时按每台设备 1 根/天，单桩成孔体积： ；单桩成孔出泥浆量：V 泥=3V=3×34.16=102.48m³；每天出泥浆总量：V 泥×20=102.48×20=2049.6m³；高峰期每天计划总用水量为：2049.6m³；现场提供水源接驳口为 DN100，供水量为：6.9L/s；接驳口数量： 个，取 4 个；双子塔 A、酒店服务公寓及商场、特色办公楼及娱乐大楼、办公楼 6A 及 4 工程...
