京化施工图-交通工程设施设计任务书——兴华学院VIP免费

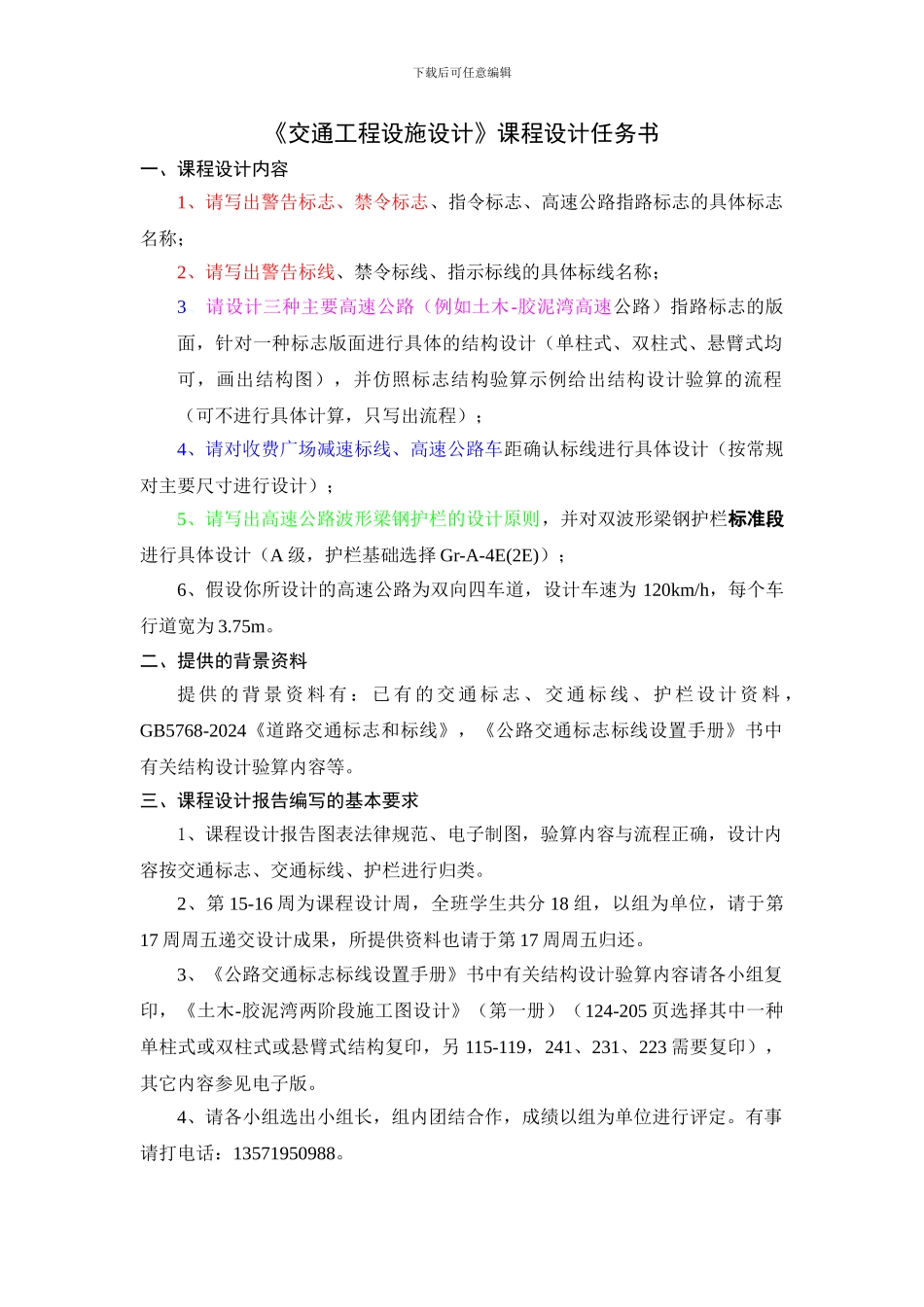

京化施工图-交通工程设施设计任务书——兴华学院_第1页
1/2

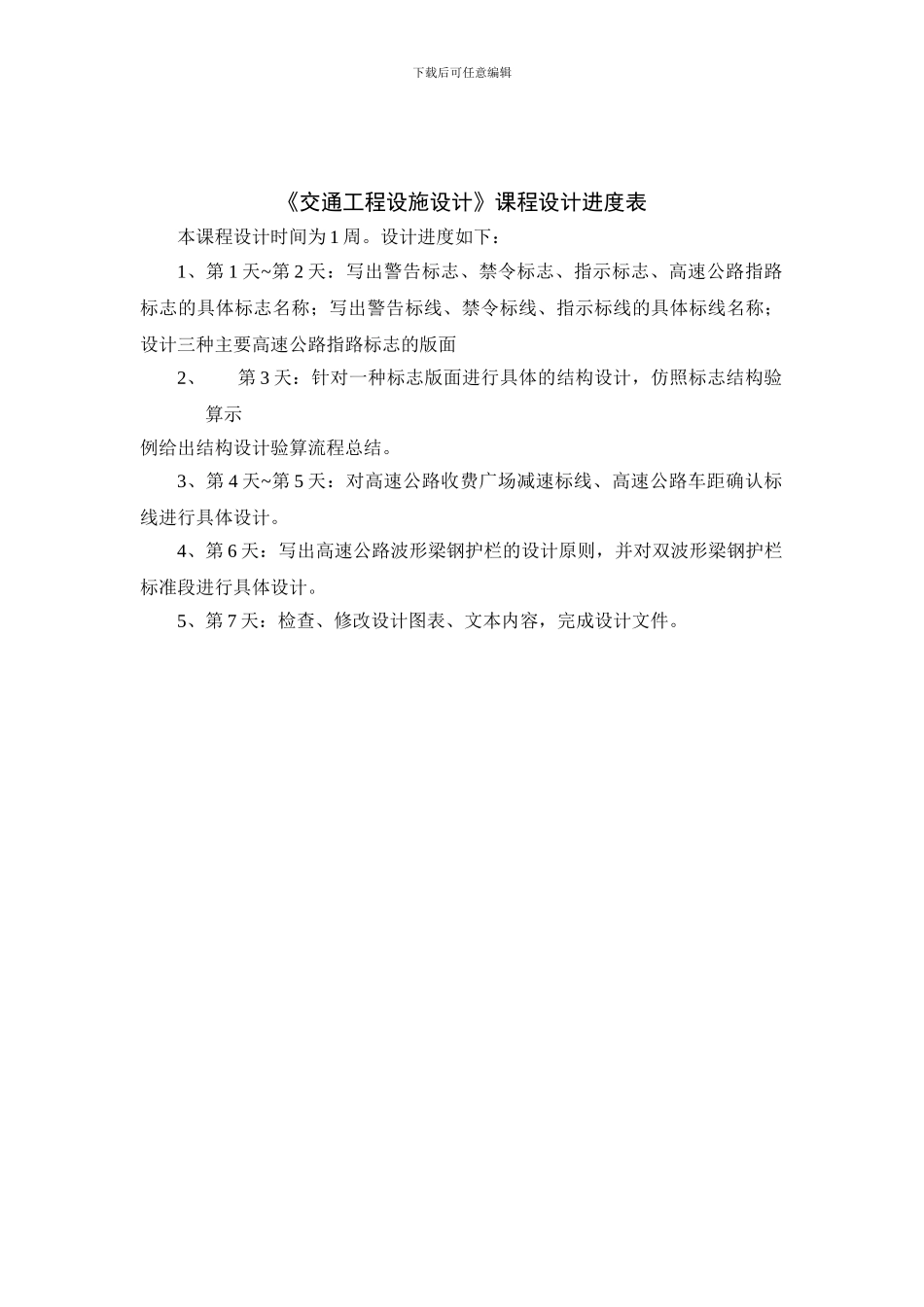

京化施工图-交通工程设施设计任务书——兴华学院_第2页
2/2
下载后可任意编辑《交通工程设施设计》课程设计任务书一、课程设计内容1、请写出警告标志、禁令标志、指令标志、高速公路指路标志的具体标志名称;2、请写出警告标线、禁令标线、指示标线的具体标线名称;3、请设计三种主要高速公路(例如土木-胶泥湾高速公路)指路标志的版面,针对一种标志版面进行具体的结构设计(单柱式、双柱式、悬臂式均可,画出结构图),并仿照标志结构验算示例给出结构设计验算的流程(可不进行具体计算,只写出流程);4、请对收费广场减速标线、高速公路车距确认标线进行具体设计(按常规对主要尺寸进行设计);5、请写出高速公路波形梁钢护栏的设计原则,并对双波形梁钢护栏标准段进行具体设计(A 级,护栏基础选择 Gr-A-4E(2E));6、假设你所设计的高速公路为双向四车道,设计车速为 120km/h,每个车行道宽为 3.75m。二、提供的背景资料提 供 的 背 景 资 料 有 : 已 有 的 交 通 标 志 、 交 通 标 线 、 护 栏 设 计 资 料 ,GB5768-2024《道路交通标志和标线》,《公路交通标志标线设置手册》书中有关结构设计验算内容等。三、课程设计报告编写的基本要求1、课程设计报告图表法律规范、电子制图,验算内容与流程正确,设计内容按交通标志、交通标线、护栏进行归类。2、第 15-16 周为课程设计周,全班学生共分 18 组,以组为单位,请于第17 周周五递交设计成果,所提供资料也请于第 17 周周五归还。3、《公路交通标志标线设置手册》书中有关结构设计验算内容请各小组复印,《土木-胶泥湾两阶段施工图设计》(第一册)(124-205 页选择其中一种单柱式或双柱式或悬臂式结构复印,另 115-119,241、231、223 需要复印),其它内容参见电子版。4、请各小组选出小组长,组内团结合作,成绩以组为单位进行评定。有事请打电话:13571950988。下载后可任意编辑《交通工程设施设计》课程设计进度表本课程设计时间为 1 周。设计进度如下:1、第 1 天~第 2 天:写出警告标志、禁令标志、指示标志、高速公路指路标志的具体标志名称;写出警告标线、禁令标线、指示标线的具体标线名称;设计三种主要高速公路指路标志的版面2、第 3 天:针对一种标志版面进行具体的结构设计,仿照标志结构验算示例给出结构设计验算流程总结。3、第 4 天~第 5 天:对高速公路收费广场减速标线、高速公路车距确认标线进行具体设计。4、第 6 天:写出高速公路波形梁钢护栏的设计原则,并对双波形梁钢护栏标准段进行具体设计。5、第 7 天:检查、修改设计图表、文本内容,完成设计文件。
