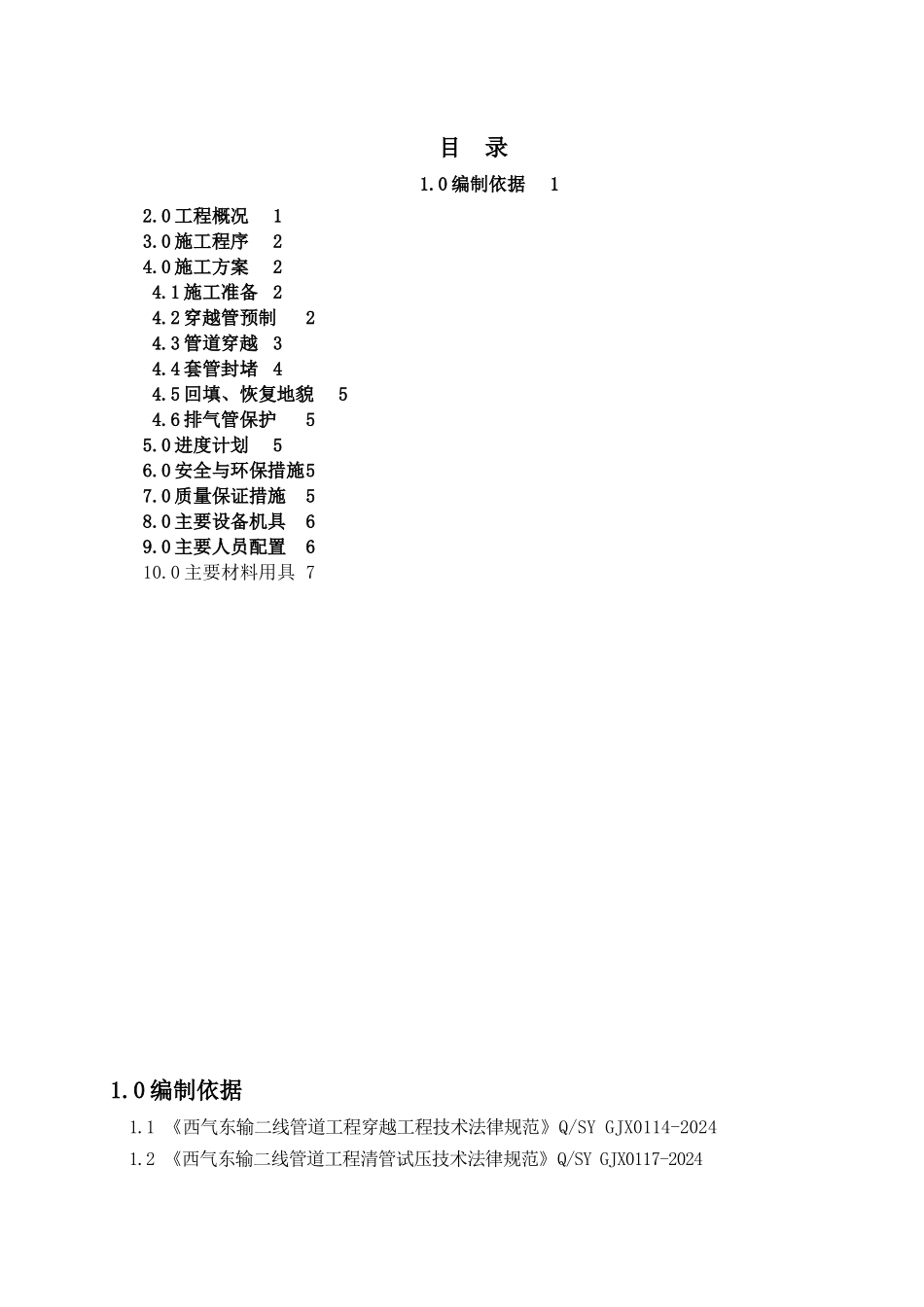

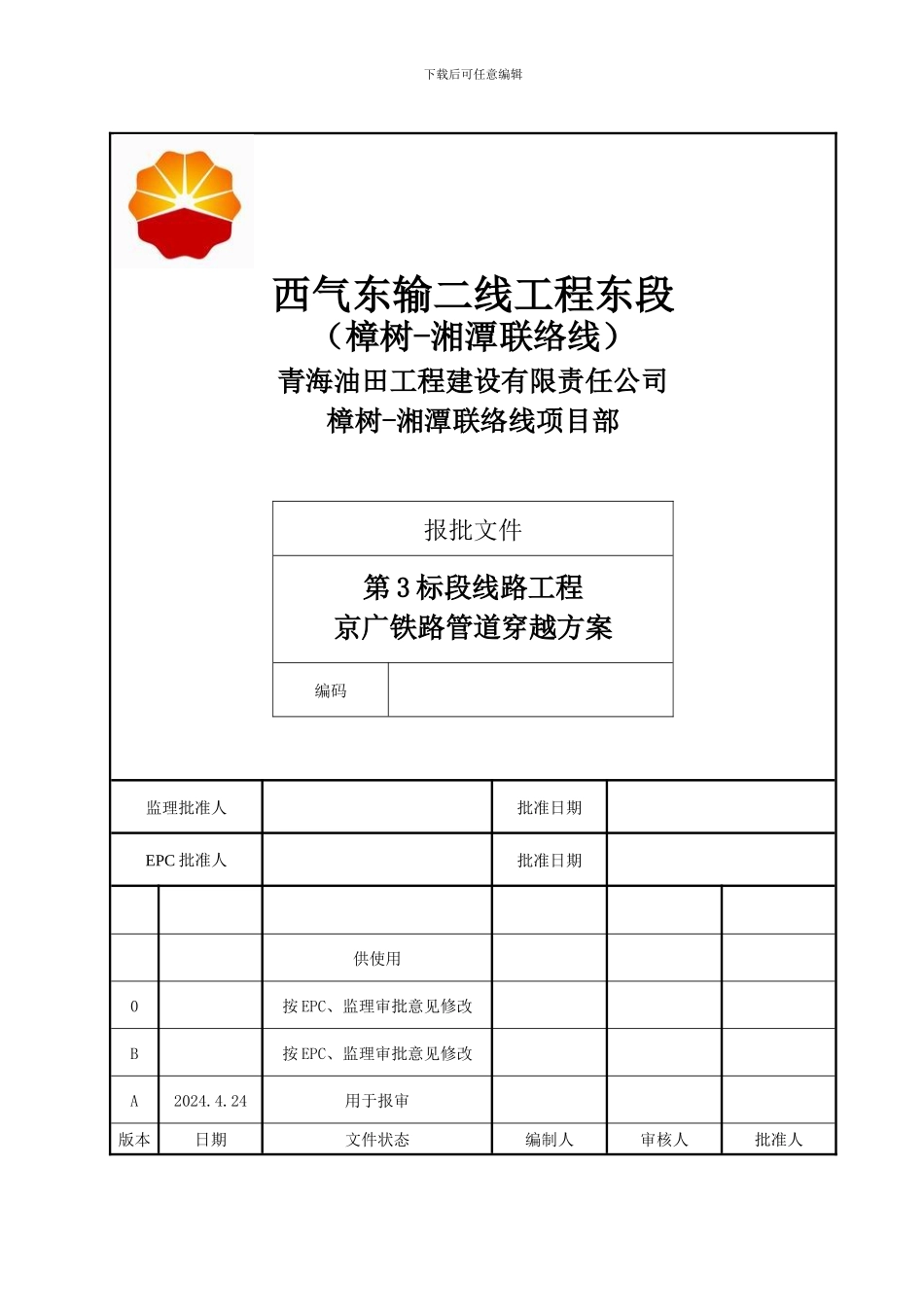

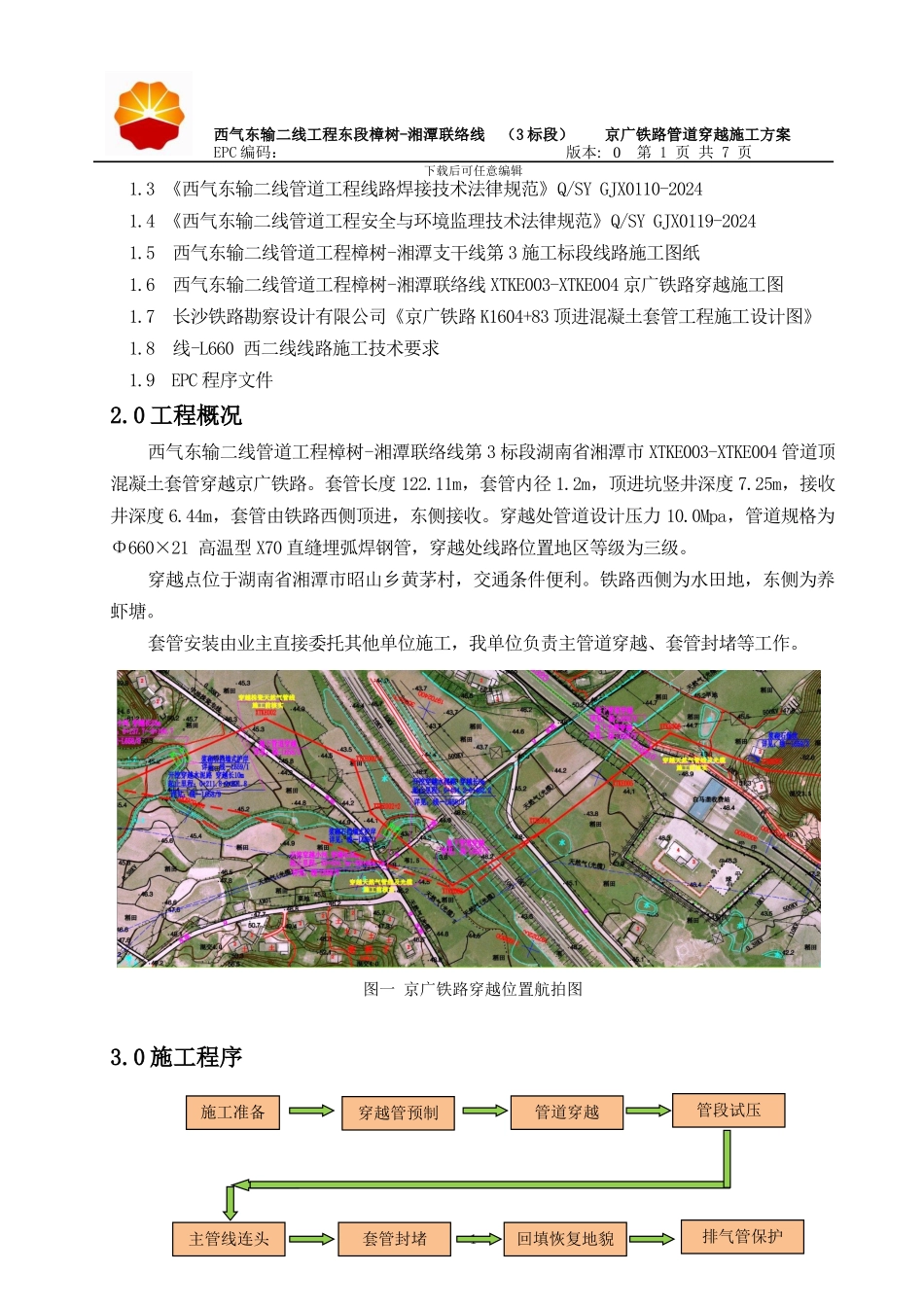

下载后可任意编辑西气东输二线工程东段（樟树-湘潭联络线）青海油田工程建设有限责任公司樟树-湘潭联络线项目部报批文件第 3 标段线路工程京广铁路管道穿越方案编码监理批准人批准日期EPC 批准人批准日期供使用0按 EPC、监理审批意见修改B按 EPC、监理审批意见修改A2024.4.24用于报审版本日期文件状态编制人审核人批准人目 录1.0 编制依据12.0 工程概况13.0 施工程序24.0 施工方案24.1 施工准备24.2 穿越管预制24.3 管道穿越34.4 套管封堵44.5 回填、恢复地貌54.6 排气管保护55.0 进度计划56.0 安全与环保措施57.0 质量保证措施58.0 主要设备机具69.0 主要人员配置610.0 主要材料用具 71.0 编制依据1.1 《西气东输二线管道工程穿越工程技术法律规范》Q/SY GJX0114-20241.2 《西气东输二线管道工程清管试压技术法律规范》Q/SY GJX0117-2024西气东输二线工程东段樟树-湘潭联络线 （3 标段） 京广铁路管道穿越施工方案EPC 编码： 版本: 0 第 1 页 共 7 页下载后可任意编辑1.3 《西气东输二线管道工程线路焊接技术法律规范》Q/SY GJX0110-20241.4 《西气东输二线管道工程安全与环境监理技术法律规范》Q/SY GJX0119-20241.5 西气东输二线管道工程樟树-湘潭支干线第 3 施工标段线路施工图纸1.6 西气东输二线管道工程樟树-湘潭联络线 XTKE003-XTKE004 京广铁路穿越施工图1.7 长沙铁路勘察设计有限公司《京广铁路 K1604+83 顶进混凝土套管工程施工设计图》1.8 线-L660 西二线线路施工技术要求1.9 EPC 程序文件2.0 工程概况西气东输二线管道工程樟树-湘潭联络线第 3 标段湖南省湘潭市 XTKE003-XTKE004 管道顶混凝土套管穿越京广铁路。套管长度 122.11m，套管内径 1.2m，顶进坑竖井深度 7.25m，接收井深度 6.44m，套管由铁路西侧顶进，东侧接收。穿越处管道设计压力 10.0Mpa，管道规格为Φ660×21 高温型 X70 直缝埋弧焊钢管，穿越处线路位置地区等级为三级。穿越点位于湖南省湘潭市昭山乡黄茅村，交通条件便利。铁路西侧为水田地，东侧为养虾塘。套管安装由业主直接委托其他单位施工，我单位负责主管道穿越、套管封堵等工作。3.0 施工程序1图一 京广铁路穿越位置航拍图施工准备穿越管预制管段试压管道穿越套管封堵回填恢复地貌排气管保护主管线连头西气东输二线工程东段樟树-湘潭联络线 （3 标段） 京广铁路管道穿越施工方案EPC 编码： 版本: 0 第 2 页 共 7 页下载后...
