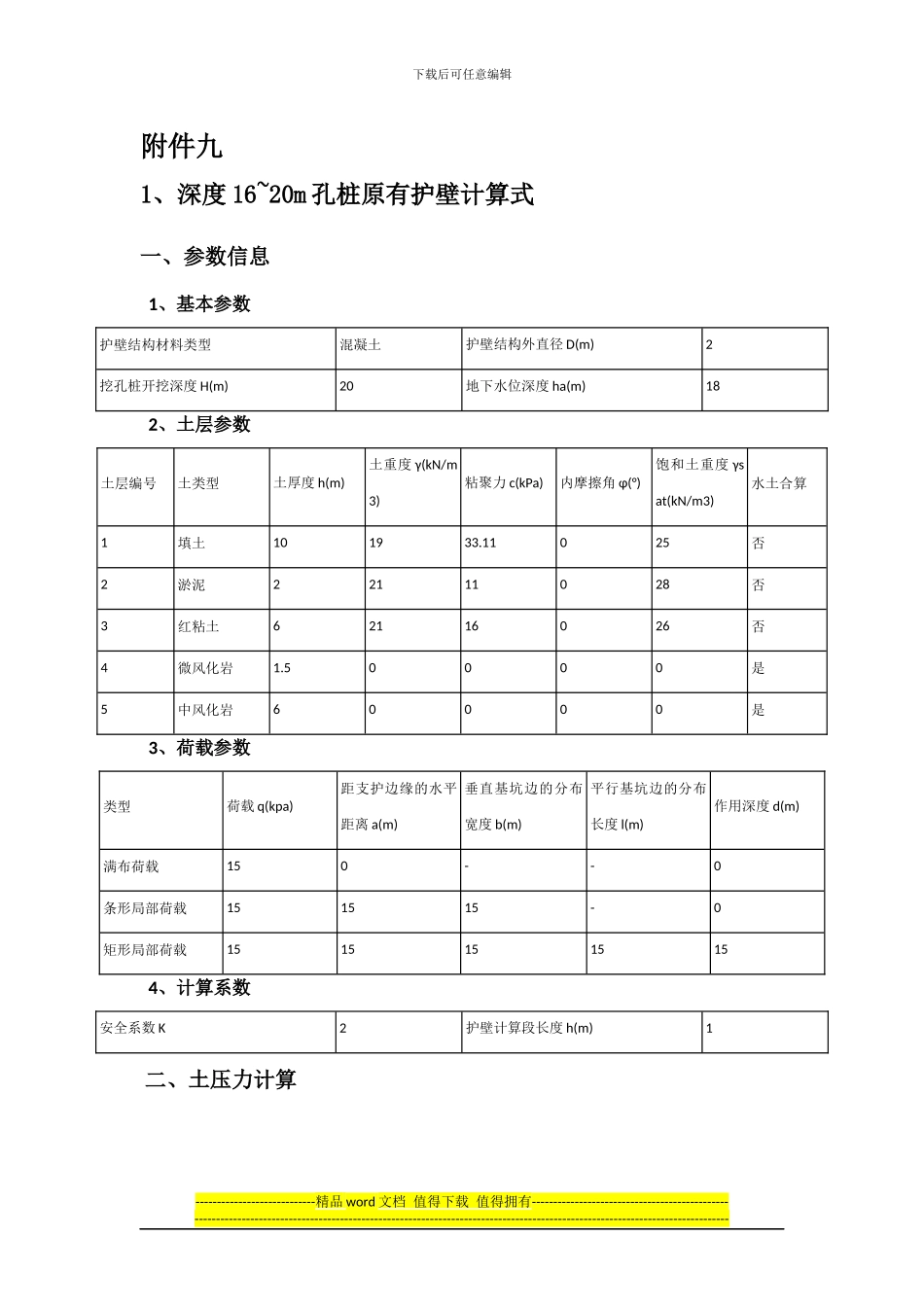

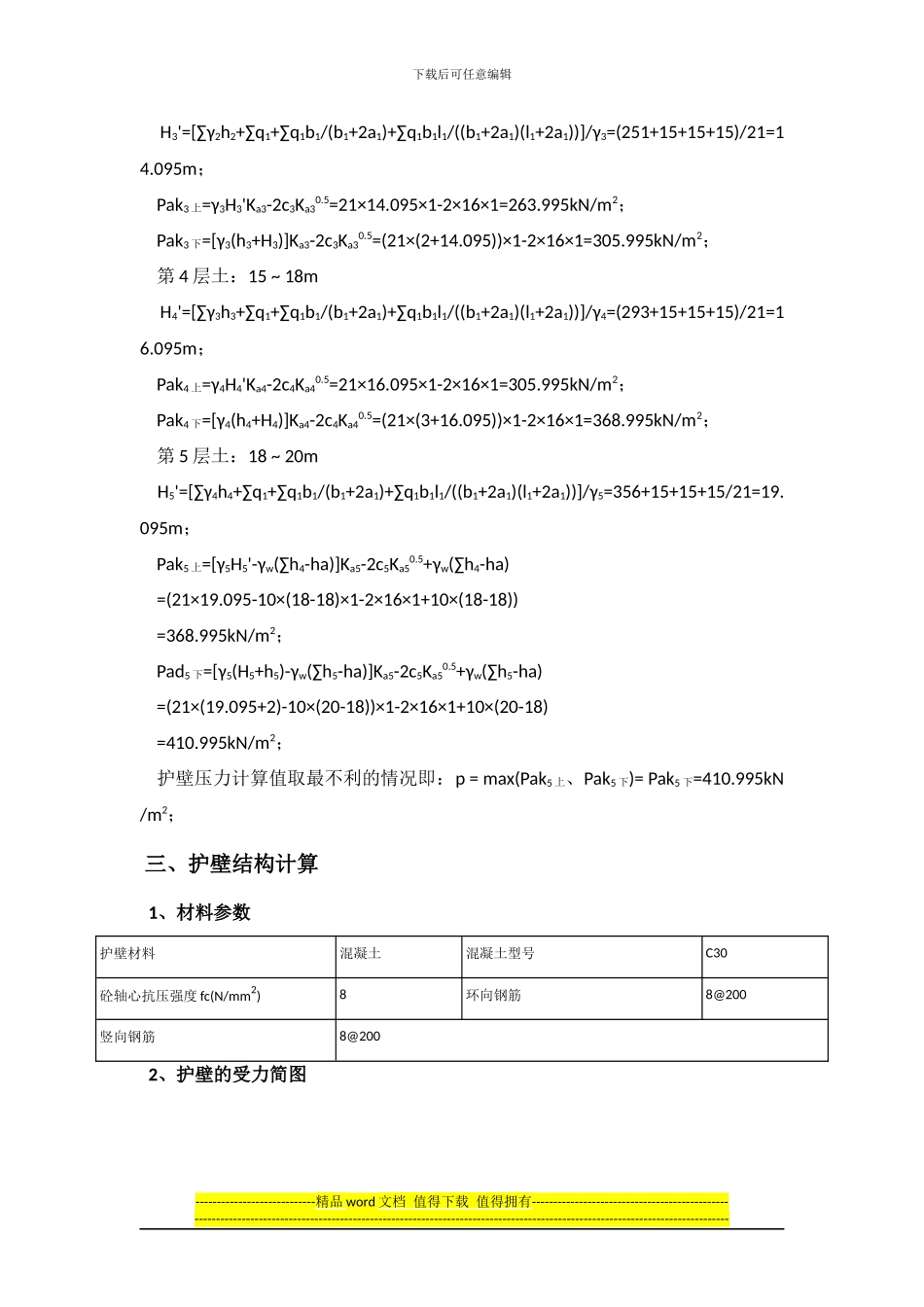

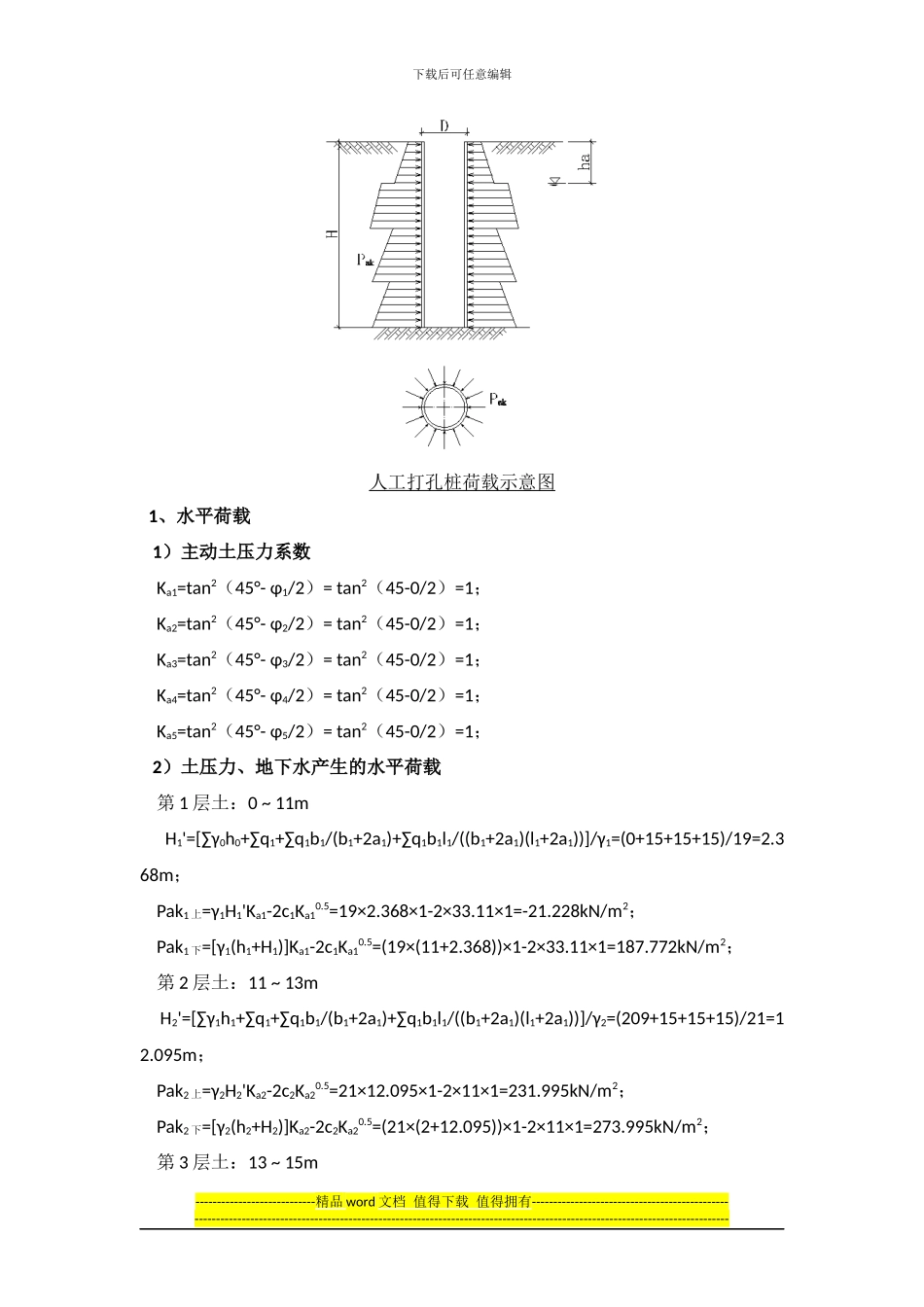

下载后可任意编辑附件九1、深度 16~20m 孔桩原有护壁计算式一、参数信息 1、基本参数护壁结构材料类型混凝土护壁结构外直径 D(m)2挖孔桩开挖深度 H(m)20地下水位深度 ha(m)18 2、土层参数土层编号土类型土厚度 h(m)土重度 γ(kN/m3)粘聚力 c(kPa)内摩擦角 φ(°)饱和土重度 γsat(kN/m3)水土合算1填土101933.11025否2淤泥22111028否3红粘土62116026否4微风化岩1.50000是5中风化岩60000是 3、荷载参数类型荷载 q(kpa)距支护边缘的水平距离 a(m)垂直基坑边的分布宽度 b(m)平行基坑边的分布长度 l(m)作用深度 d(m)满布荷载150--0条形局部荷载151515-0矩形局部荷载1515151515 4、计算系数安全系数 K2护壁计算段长度 h(m)1 二、土压力计算----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑人工打孔桩荷载示意图 1、水平荷载 1)主动土压力系数 Ka1=tan2(45°- φ1/2)= tan2(45-0/2)=1; Ka2=tan2(45°- φ2/2)= tan2(45-0/2)=1; Ka3=tan2(45°- φ3/2)= tan2(45-0/2)=1; Ka4=tan2(45°- φ4/2)= tan2(45-0/2)=1; Ka5=tan2(45°- φ5/2)= tan2(45-0/2)=1; 2)土压力、地下水产生的水平荷载 第 1 层土:0 ~ 11m H1'=[∑γ0h0+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ1=(0+15+15+15)/19=2.368m; Pak1 上=γ1H1'Ka1-2c1Ka10.5=19×2.368×1-2×33.11×1=-21.228kN/m2; Pak1 下=[γ1(h1+H1)]Ka1-2c1Ka10.5=(19×(11+2.368))×1-2×33.11×1=187.772kN/m2; 第 2 层土:11 ~ 13m H2'=[∑γ1h1+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1))]/γ2=(209+15+15+15)/21=12.095m; Pak2 上=γ2H2'Ka2-2c2Ka20.5=21×12.095×1-2×11×1=231.995kN/m2; Pak2 下=[γ2(h2+H2)]Ka2-2c2Ka20.5=(21×(2+12.095))×1-2×11×1=273.995kN/m2; 第 3 层土:13 ~ 15m----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑...
