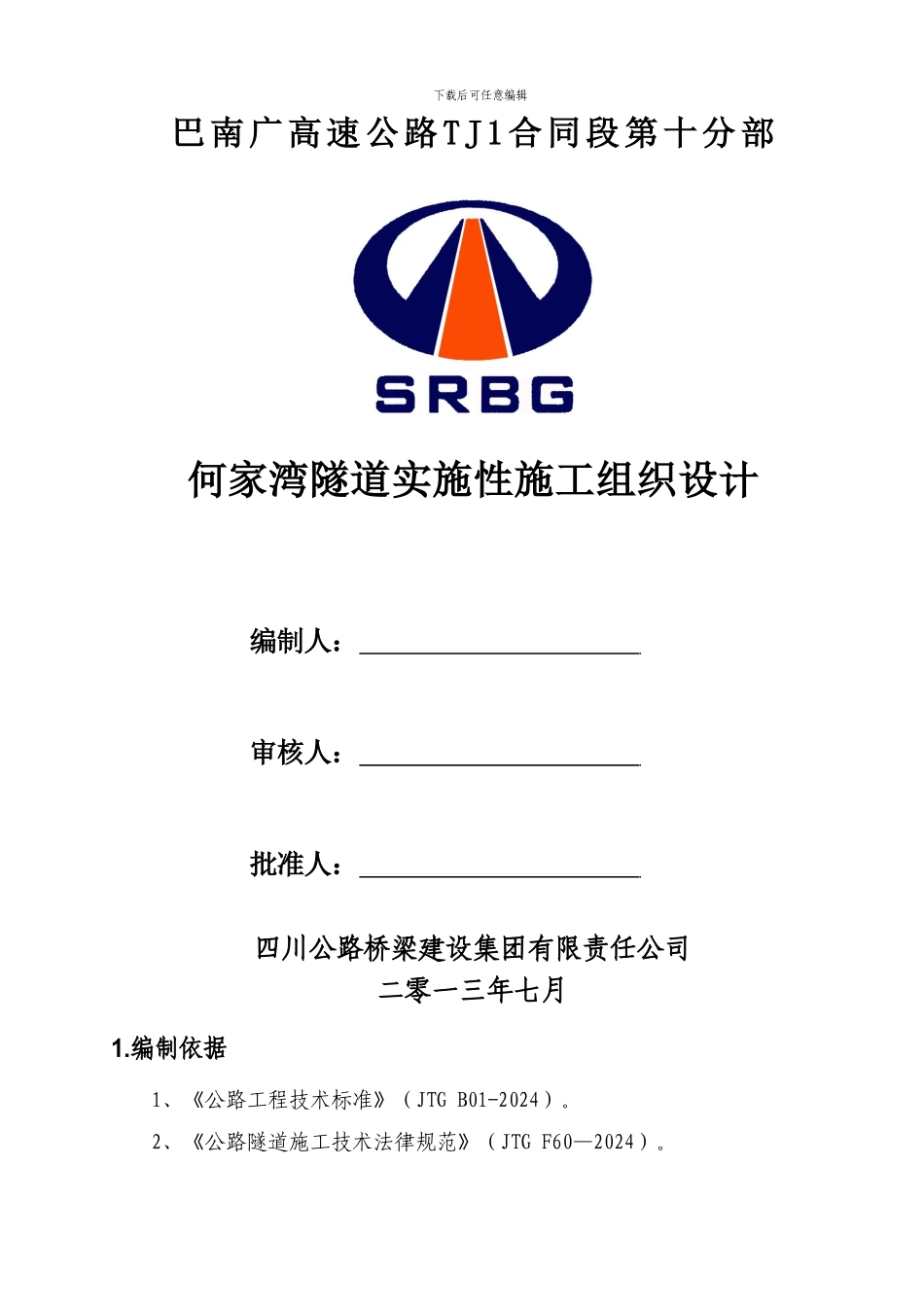

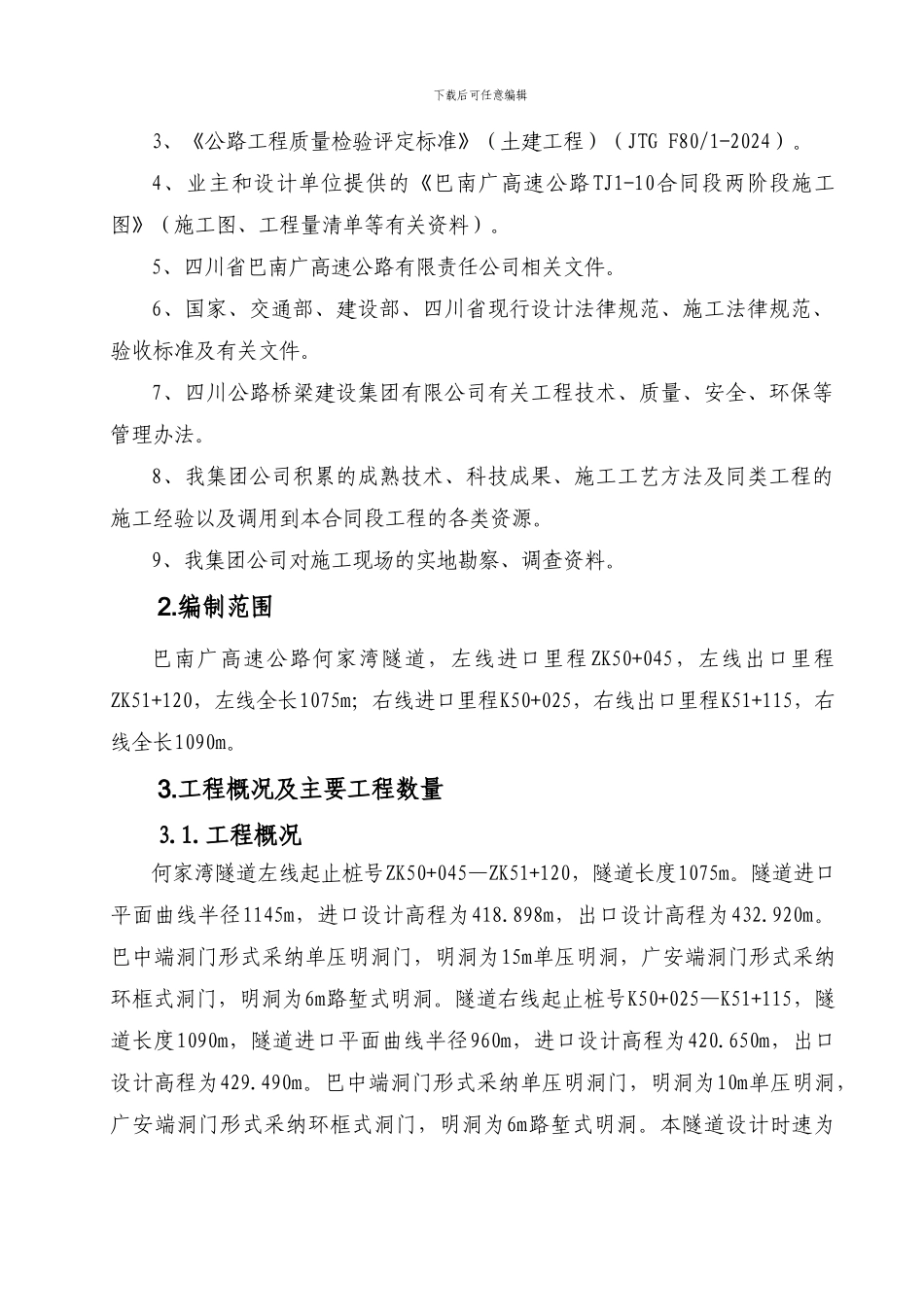

下载后可任意编辑巴南广高速公路TJ1合同段第十分部何家湾隧道实施性施工组织设计编制人： 审核人： 批准人： 四川公路桥梁建设集团有限责任公司二零一三年七月1.编制依据1、《公路工程技术标准》（JTG B01-2024）。2、《公路隧道施工技术法律规范》（JTG F60—2024）。下载后可任意编辑3、《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2024）。4、业主和设计单位提供的《巴南广高速公路TJ1-10合同段两阶段施工图》（施工图、工程量清单等有关资料）。5、四川省巴南广高速公路有限责任公司相关文件。6、国家、交通部、建设部、四川省现行设计法律规范、施工法律规范、验收标准及有关文件。7、四川公路桥梁建设集团有限公司有关工程技术、质量、安全、环保等管理办法。8、我集团公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验以及调用到本合同段工程的各类资源。9、我集团公司对施工现场的实地勘察、调查资料。2.编制范围巴南广高速公路何家湾隧道，左线进口里程ZK50+045，左线出口里程ZK51+120，左线全长1075m；右线进口里程K50+025，右线出口里程K51+115，右线全长1090m。3.工程概况及主要工程数量3.1.工程概况何家湾隧道左线起止桩号ZK50+045—ZK51+120，隧道长度1075m。隧道进口平面曲线半径1145m，进口设计高程为418.898m，出口设计高程为432.920m。巴中端洞门形式采纳单压明洞门，明洞为15m单压明洞，广安端洞门形式采纳环框式洞门，明洞为6m路堑式明洞。隧道右线起止桩号K50+025—K51+115，隧道长度1090m，隧道进口平面曲线半径960m，进口设计高程为420.650m，出口设计高程为429.490m。巴中端洞门形式采纳单压明洞门，明洞为10m单压明洞，广安端洞门形式采纳环框式洞门，明洞为6m路堑式明洞。本隧道设计时速为下载后可任意编辑80km/h，路面采纳沥青砼铺筑，隧道采纳电力照明，通风方式为射流风机纵向通风。3.2.工程地质与水文地质条件路线通过地区岩体以红层地区砂岩、粉砂岩、泥岩为主，砂岩一般强度较高，抵抗风化能力中等，节理裂隙发育，为相对透水层。泥岩强度中等～弱，有易风化，遇水崩解等特点，但节理不发育，为相对隔水层，岩体均一性较好。砂泥岩由于渗透性的差异较大，一般于砂泥岩层面处易形成软弱结构面、泥化夹层等。3.3.气象及地震动参数施工区域属亚热带季风气候。主要特征是：四季分明，冬暖、春早、夏热、秋雨、多云雾，雨热同季，光照同步；无霜期长，光照适宜，雨量充沛，气候温柔，适...
