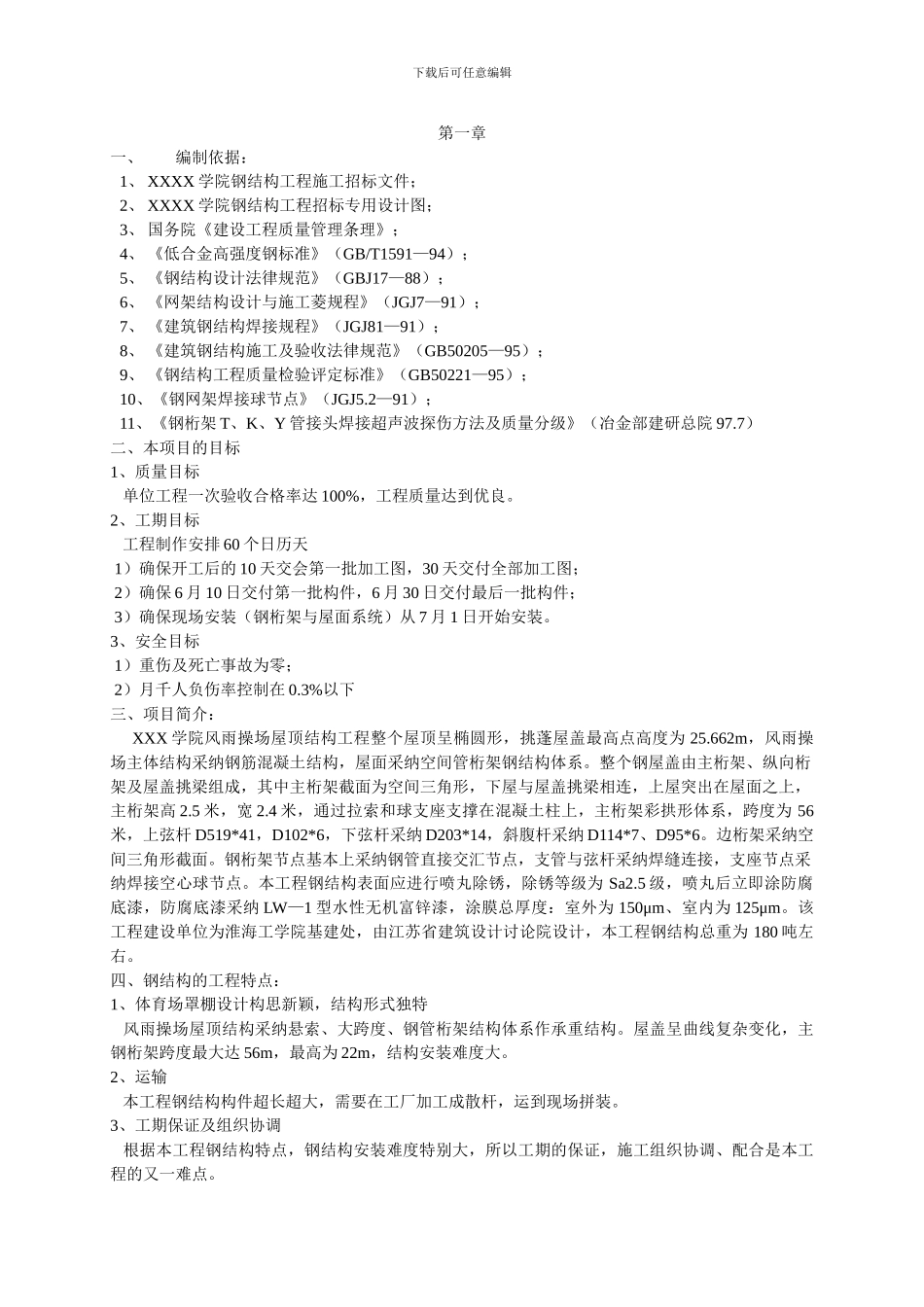

下载后可任意编辑第一章一、编制依据：1、 XXXX 学院钢结构工程施工招标文件；2、 XXXX 学院钢结构工程招标专用设计图；3、 国务院《建设工程质量管理条理》；4、 《低合金高强度钢标准》（GB/T1591—94）；5、 《钢结构设计法律规范》（GBJ17—88）；6、 《网架结构设计与施工菱规程》（JGJ7—91）；7、 《建筑钢结构焊接规程》（JGJ81—91）；8、 《建筑钢结构施工及验收法律规范》（GB50205—95）；9、 《钢结构工程质量检验评定标准》（GB50221—95）；10、《钢网架焊接球节点》（JGJ5.2—91）；11、《钢桁架 T、K、Y 管接头焊接超声波探伤方法及质量分级》（冶金部建研总院 97.7）二、本项目的目标1、质量目标 单位工程一次验收合格率达 100%，工程质量达到优良。2、工期目标 工程制作安排 60 个日历天 1）确保开工后的 10 天交会第一批加工图，30 天交付全部加工图； 2）确保 6 月 10 日交付第一批构件，6 月 30 日交付最后一批构件； 3）确保现场安装（钢桁架与屋面系统）从 7 月 1 日开始安装。3、安全目标 1）重伤及死亡事故为零； 2）月千人负伤率控制在 0.3%以下三、项目简介： XXX 学院风雨操场屋顶结构工程整个屋顶呈椭圆形，挑蓬屋盖最高点高度为 25.662m，风雨操场主体结构采纳钢筋混凝土结构，屋面采纳空间管桁架钢结构体系。整个钢屋盖由主桁架、纵向桁架及屋盖挑梁组成，其中主桁架截面为空间三角形，下屋与屋盖挑梁相连，上屋突出在屋面之上，主桁架高 2.5 米，宽 2.4 米，通过拉索和球支座支撑在混凝土柱上，主桁架彩拱形体系，跨度为 56米，上弦杆 D519*41，D102*6，下弦杆采纳 D203*14，斜腹杆采纳 D114*7、D95*6。边桁架采纳空间三角形截面。钢桁架节点基本上采纳钢管直接交汇节点，支管与弦杆采纳焊缝连接，支座节点采纳焊接空心球节点。本工程钢结构表面应进行喷丸除锈，除锈等级为 Sa2.5 级，喷丸后立即涂防腐底漆，防腐底漆采纳 LW—1 型水性无机富锌漆，涂膜总厚度：室外为 150μm、室内为 125μm。该工程建设单位为淮海工学院基建处，由江苏省建筑设计讨论院设计，本工程钢结构总重为 180 吨左右。四、钢结构的工程特点：1、体育场罩棚设计构思新颖，结构形式独特 风雨操场屋顶结构采纳悬索、大跨度、钢管桁架结构体系作承重结构。屋盖呈曲线复杂变化，主钢桁架跨度最大达 56m，最高为 22m，结构安装难度大。2、运输 本工程钢结构构件超长超大，需要...
