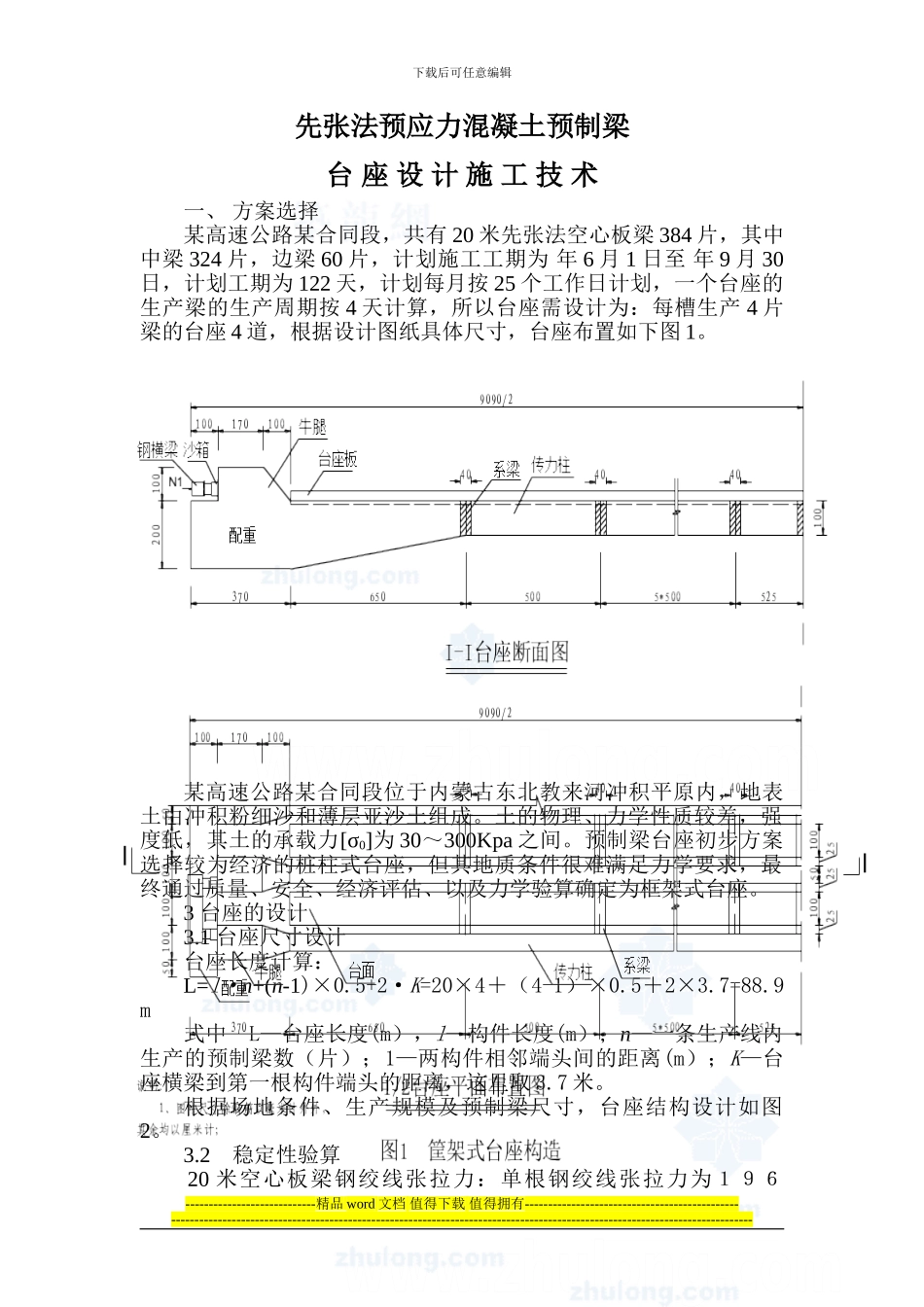

下载后可任意编辑先张法预应力混凝土预制梁台 座 设 计 施 工 技 术一、 方案选择某高速公路某合同段，共有 20 米先张法空心板梁 384 片，其中中梁 324 片，边梁 60 片，计划施工工期为 年 6 月 1 日至 年 9 月 30日，计划工期为 122 天，计划每月按 25 个工作日计划，一个台座的生产梁的生产周期按 4 天计算，所以台座需设计为：每槽生产 4 片梁的台座 4 道，根据设计图纸具体尺寸，台座布置如下图 1。某高速公路某合同段位于内蒙古东北教来河冲积平原内，地表土由冲积粉细沙和薄层亚沙土组成。土的物理、力学性质较差，强度低，其土的承载力[σ0]为 30～300Kpa 之间。预制梁台座初步方案选择较为经济的桩柱式台座，但其地质条件很难满足力学要求，最终通过质量、安全、经济评估、以及力学验算确定为框架式台座。3 台座的设计3.1 台座尺寸设计台座长度计算：L=l·n+(n-1)×0.5+2·K=20×4＋（4-1）×0.5＋2×3.7=88.9 m式中 L—台座长度(m），l—构件长度(m）；n—一条生产线内生产的预制梁数（片）；1—两构件相邻端头间的距离(m）；K—台座横梁到第一根构件端头的距离，这里取 3.7 米。根据场地条件、生产规模及预制梁尺寸，台座结构设计如图2。3.2 稳定性验算 20 米空心板梁钢绞线张拉力：单根钢绞线张拉力为１９６----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑KN，共有１５根钢绞线，按超张拉力１０５%计算。 N=１９６ KN×１５根×１.０５＝３０８７ KN3.2.1 抗倾覆验算抗倾覆验算按下式计算（图 2）： K= Mr/ MOV= G1L1+ G2L2+ G3L3+ G4L4N h1>1.5式中 K—抗倾覆安全系数，一般不小于 1.5；MOV—倾覆力矩，由预应力筋的张拉力产生；Mr—抗倾覆力矩，由自重力和土压力等产生；G1—台座外伸部分的重力；G2 、G3 、G4—台座部分的重力；Li—各部分重心至 O 点的水平距离；N—预应力筋的张拉力；h1—张拉力合力作用点至倾覆转动点 O 的垂直距离。 平衡力矩：Mr=G1L1+ G2L2+ G3L3+ G4L4=2×1×2×24.5×9.7+1.7×1×3×24.5×8.35+(3×1+0.5×2)/2×1×24.5×7＋(2×0.5＋0.5×1)/2×6.5×24.5×3.25=2725.1 KN·m倾覆力矩：MOV=N h1=3087×0....
