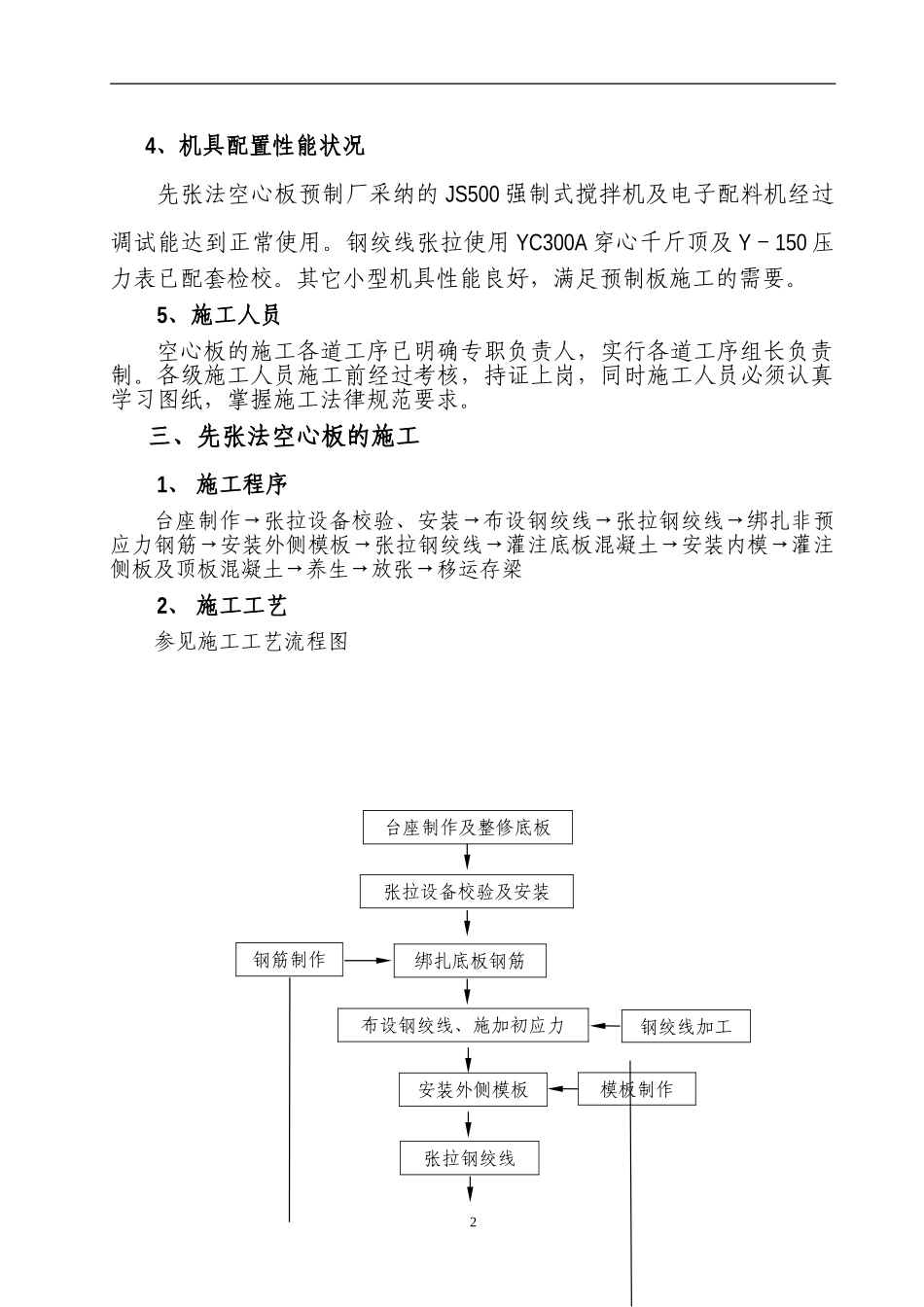

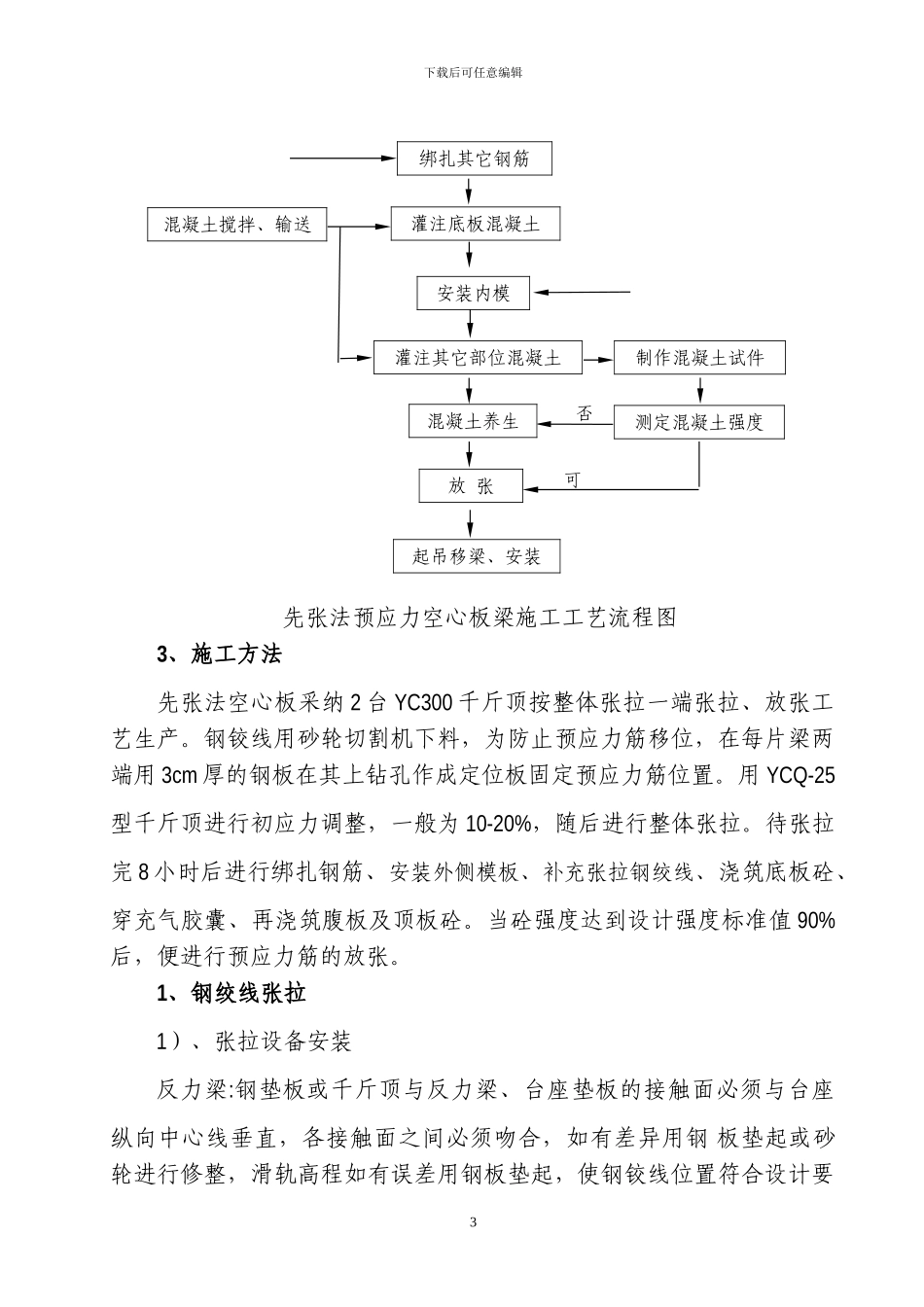

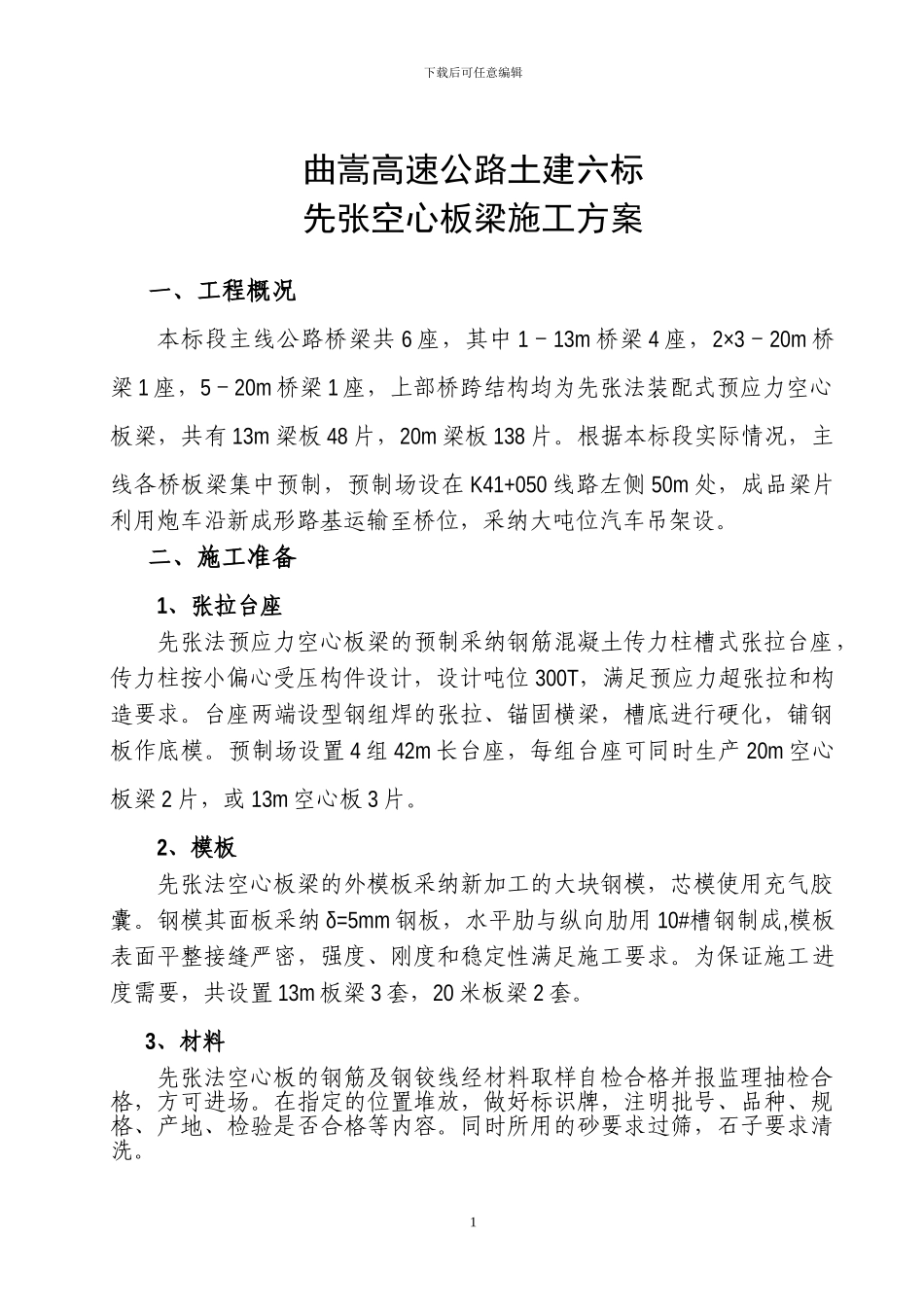

下载后可任意编辑 曲嵩高速公路土建六标先张空心板梁施工方案一、工程概况本标段主线公路桥梁共 6 座，其中 1－13m 桥梁 4 座，2×3－20m 桥梁 1 座，5－20m 桥梁 1 座，上部桥跨结构均为先张法装配式预应力空心板梁，共有 13m 梁板 48 片，20m 梁板 138 片。根据本标段实际情况，主线各桥板梁集中预制，预制场设在 K41+050 线路左侧 50m 处，成品梁片利用炮车沿新成形路基运输至桥位，采纳大吨位汽车吊架设。二、施工准备1、张拉台座先张法预应力空心板梁的预制采纳钢筋混凝土传力柱槽式张拉台座，传力柱按小偏心受压构件设计，设计吨位 300T，满足预应力超张拉和构造要求。台座两端设型钢组焊的张拉、锚固横梁，槽底进行硬化，铺钢板作底模。预制场设置 4 组 42m 长台座，每组台座可同时生产 20m 空心板梁 2 片，或 13m 空心板 3 片。2、模板先张法空心板梁的外模板采纳新加工的大块钢模，芯模使用充气胶囊。钢模其面板采纳 δ=5mm 钢板，水平肋与纵向肋用 10#槽钢制成,模板表面平整接缝严密，强度、刚度和稳定性满足施工要求。为保证施工进度需要，共设置 13m 板梁 3 套，20 米板梁 2 套。3、材料先张法空心板的钢筋及钢铰线经材料取样自检合格并报监理抽检合格，方可进场。在指定的位置堆放，做好标识牌，注明批号、品种、规格、产地、检验是否合格等内容。同时所用的砂要求过筛，石子要求清洗。14、机具配置性能状况先张法空心板预制厂采纳的 JS500 强制式搅拌机及电子配料机经过调试能达到正常使用。钢绞线张拉使用 YC300A 穿心千斤顶及 Y－150 压力表已配套检校。其它小型机具性能良好，满足预制板施工的需要。5、施工人员空心板的施工各道工序已明确专职负责人，实行各道工序组长负责制。各级施工人员施工前经过考核，持证上岗，同时施工人员必须认真学习图纸，掌握施工法律规范要求。三、先张法空心板的施工1、 施工程序台座制作→张拉设备校验、安装→布设钢绞线→张拉钢绞线→绑扎非预应力钢筋→安装外侧模板→张拉钢绞线→灌注底板混凝土→安装内模→灌注侧板及顶板混凝土→养生→放张→移运存梁2、 施工工艺参见施工工艺流程图 2台座制作及整修底板张拉设备校验及安装绑扎底板钢筋布设钢绞线、施加初应力安装外侧模板张拉钢绞线钢绞线加工模板制作钢筋制作下载后可任意编辑先张法预应力空心板梁施工工艺流程图3、施工方法先张法空心板采纳 2 台 YC300 千斤顶按整体张拉...
