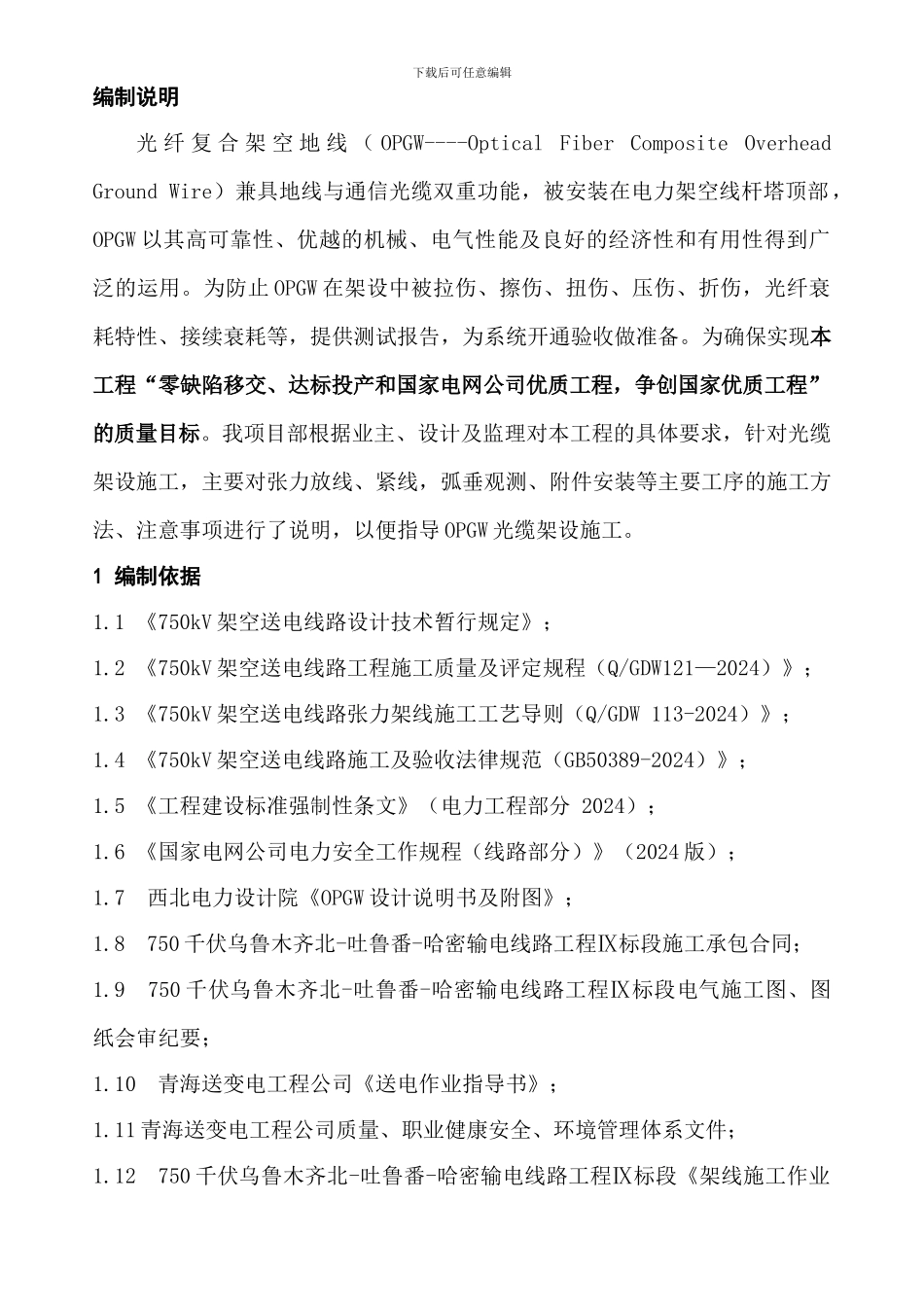

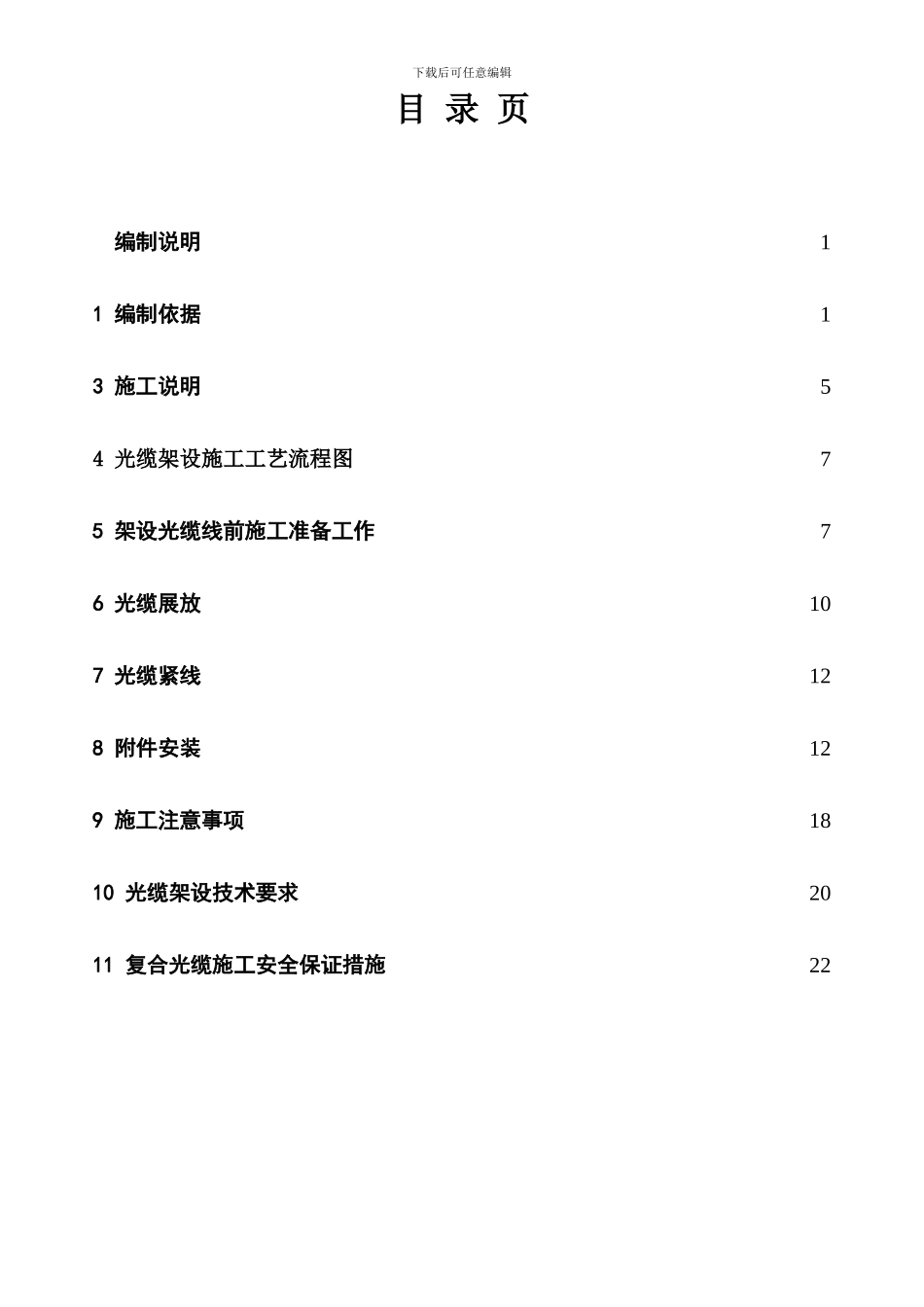

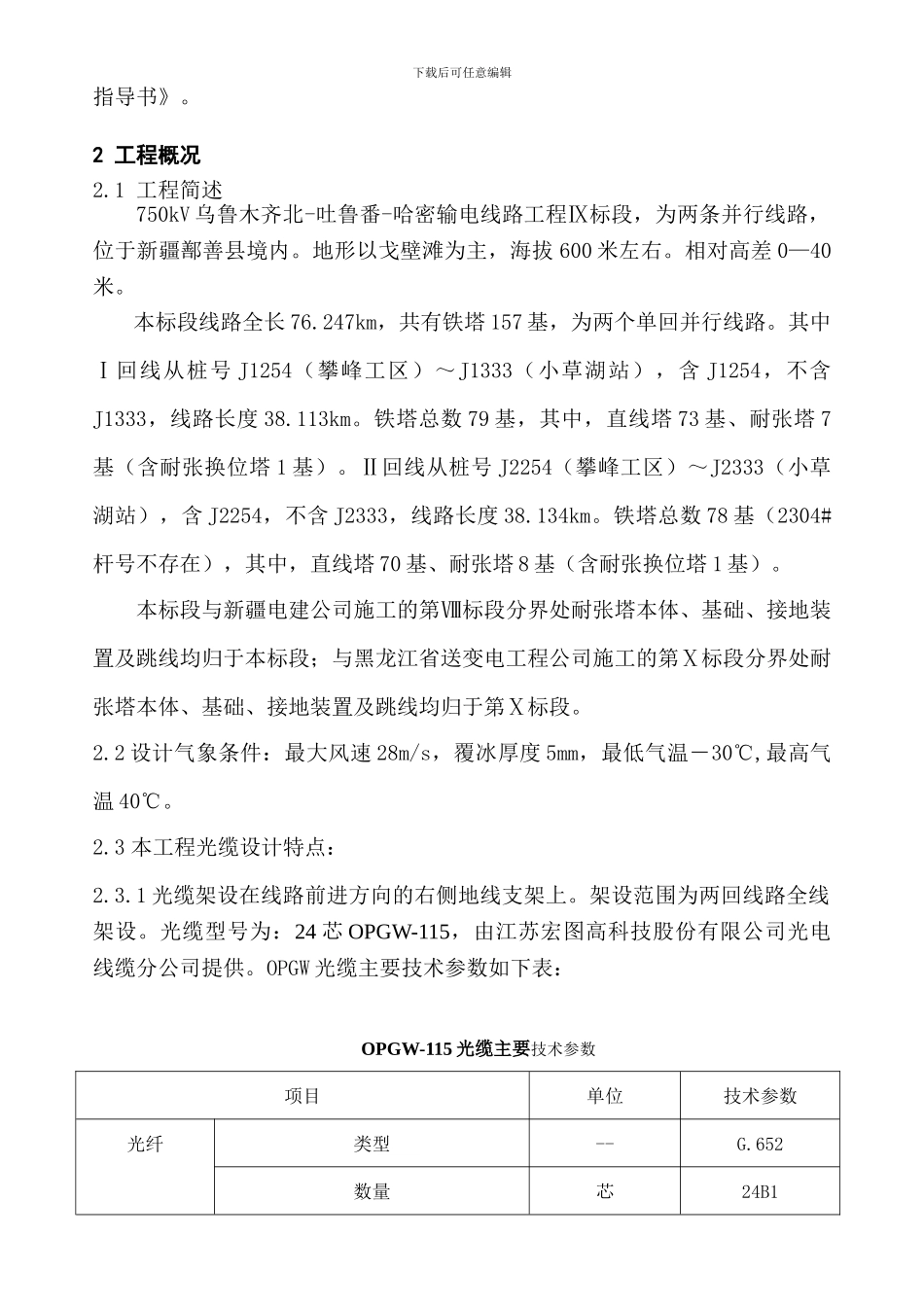

下载后可任意编辑目 录 页编制说明11 编制依据13 施工说明54 光缆架设施工工艺流程图75 架设光缆线前施工准备工作76 光缆展放107 光缆紧线128 附件安装129 施工注意事项1810 光缆架设技术要求2011 复合光缆施工安全保证措施22下载后可任意编辑编制说明光 纤 复 合 架 空 地 线 （ OPGW----Optical Fiber Composite Overhead Ground Wire）兼具地线与通信光缆双重功能，被安装在电力架空线杆塔顶部，OPGW 以其高可靠性、优越的机械、电气性能及良好的经济性和有用性得到广泛的运用。为防止 OPGW 在架设中被拉伤、擦伤、扭伤、压伤、折伤，光纤衰耗特性、接续衰耗等，提供测试报告，为系统开通验收做准备。为确保实现本工程“零缺陷移交、达标投产和国家电网公司优质工程，争创国家优质工程”的质量目标。我项目部根据业主、设计及监理对本工程的具体要求，针对光缆架设施工，主要对张力放线、紧线，弧垂观测、附件安装等主要工序的施工方法、注意事项进行了说明，以便指导 OPGW 光缆架设施工。1 编制依据1.1 《750kV 架空送电线路设计技术暂行规定》；1.2 《750kV 架空送电线路工程施工质量及评定规程（Q/GDW121—2024）》；1.3 《750kV 架空送电线路张力架线施工工艺导则（Q/GDW 113-2024）》；1.4 《750kV 架空送电线路施工及验收法律规范（GB50389-2024）》；1.5 《工程建设标准强制性条文》（电力工程部分 2024）；1.6 《国家电网公司电力安全工作规程（线路部分）》（2024 版）；1.7 西北电力设计院《OPGW 设计说明书及附图》；1.8 750 千伏乌鲁木齐北-吐鲁番-哈密输电线路工程Ⅸ标段施工承包合同；1.9 750 千伏乌鲁木齐北-吐鲁番-哈密输电线路工程Ⅸ标段电气施工图、图纸会审纪要；1.10 青海送变电工程公司《送电作业指导书》；1.11 青海送变电工程公司质量、职业健康安全、环境管理体系文件；1.12 750 千伏乌鲁木齐北-吐鲁番-哈密输电线路工程Ⅸ标段《架线施工作业下载后可任意编辑指导书》。2 工程概况2.1 工程简述750kV 乌鲁木齐北-吐鲁番-哈密输电线路工程Ⅸ标段，为两条并行线路，位于新疆鄯善县境内。地形以戈壁滩为主，海拔 600 米左右。相对高差 0—40米。本标段线路全长 76.247km，共有铁塔 157 基，为两个单回并行线路。其中Ⅰ回线从桩号 J1254（攀峰工区）～J1333（小草湖站），含 J1254，不含J1333，线路长度 38.113km。铁塔总数 79 基，其中，直线塔 73...
