全面详解压力容器VIP专享VIP免费

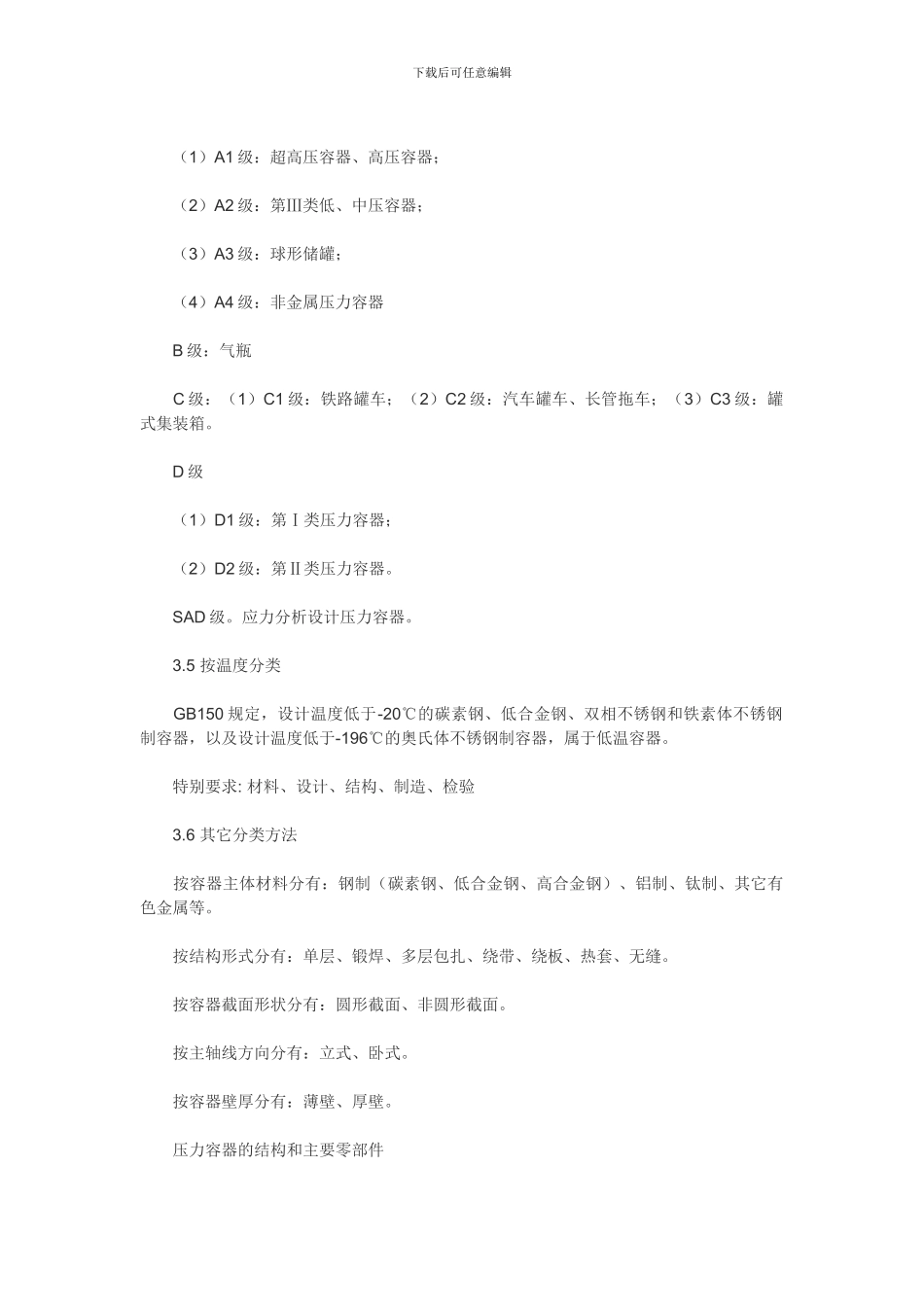

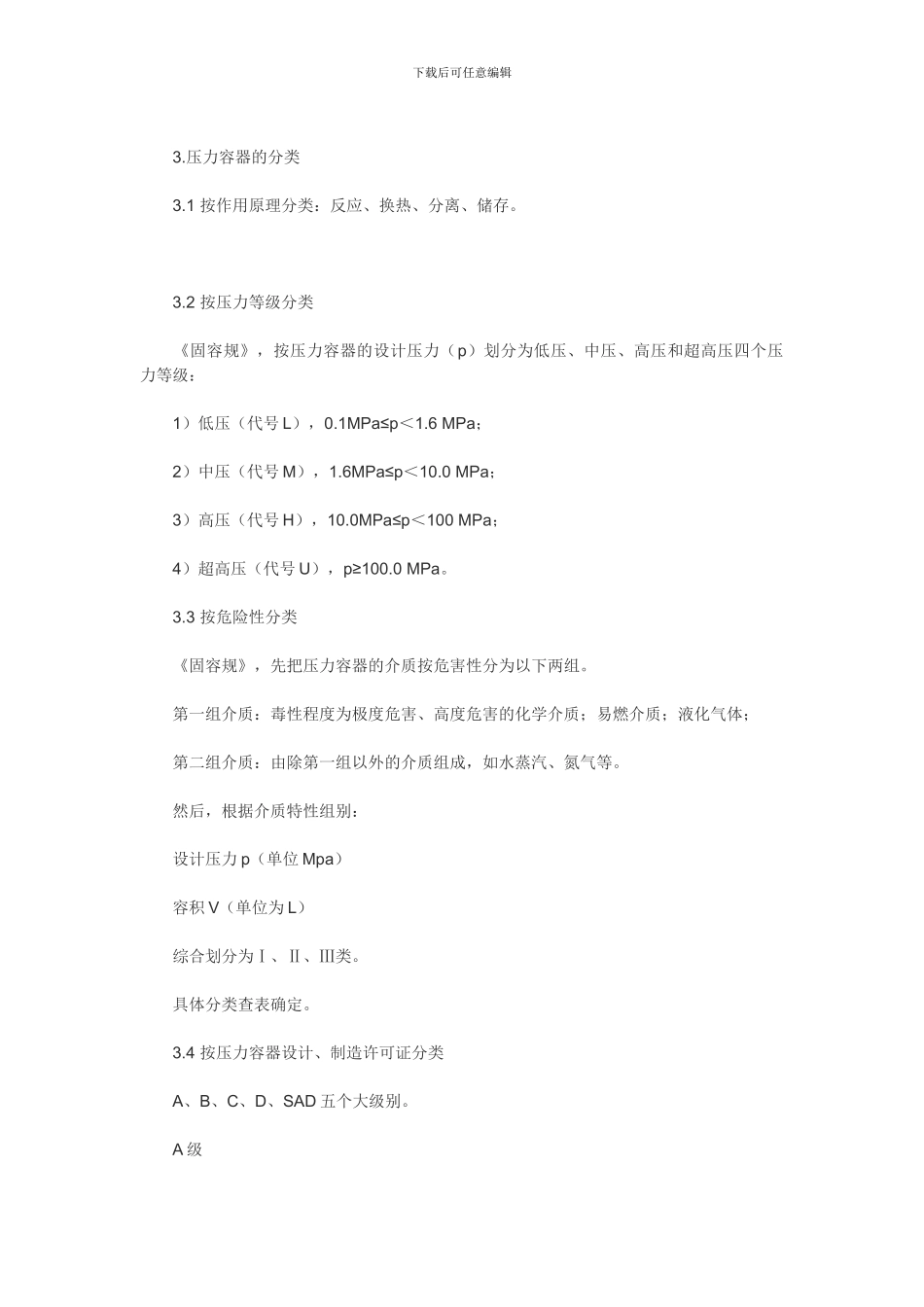

下载后可任意编辑压力容器基本概念 1.压力容器的基本法规标准 1.1 法律、规程、条例 《特种设备安全法》（升级、取代国务院 （2024）549 号 《特种设备安全监察条例》 （2024 0101 实施）； TSGR0004－2024《固定式压力容器安全技术监察规程》（20241201 实施） （简称《固容规》； TSGR0005－2024《移动式压力容器安全技术监察规程》（20241201 实施）； TSGR1001－2024《压力容器压力管道设计许可规则》（20240101 实施） 《锅炉压力容器制造监督管理办法》（国质监 22 号令-20240101 实施） 1.2 （强制性）技术标准 GB150.1∽4-2024 《压力容器》（取代 GB150-1998)通用规定、材料、设计、制造与检验 常规设计--弹性失效（20240301 实施）简称 GB150； GB151-1999《管壳式换热器》（ GB/T151-2024《热交换器》(20240401 实施）； JB4732-1995《钢制压力容器－分析设计标准》应力分析设计--弹塑性失效。 2.压力容器的管辖(适用)范围 2.1 TSGR0004-2024《固容规》）(★ ★ ★监检) ① PW5≥0.1MPa； ② PV ≥2.5MPa.L； ③盛装介质为气体、液化气体以及最高工作温度高于或者等于其标准沸点的液体。 2.2 GB 150.1∽4-2024《压力容器》 ① P≮0.1MPa，且≯35MPa，或者真空度（外压）不低于 0.02MPa ； ②设计温度：－269℃～900℃； ③内直径：不小于 150mm。下载后可任意编辑 3.压力容器的分类 3.1 按作用原理分类：反应、换热、分离、储存。 3.2 按压力等级分类 《固容规》，按压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级： 1）低压（代号 L），0.1MPa≤p＜1.6 MPa； 2）中压（代号 M），1.6MPa≤p＜10.0 MPa； 3）高压（代号 H），10.0MPa≤p＜100 MPa； 4）超高压（代号 U），p≥100.0 MPa。 3.3 按危险性分类 《固容规》，先把压力容器的介质按危害性分为以下两组。 第一组介质：毒性程度为极度危害、高度危害的化学介质；易燃介质；液化气体； 第二组介质：由除第一组以外的介质组成，如水蒸汽、氮气等。 然后，根据介质特性组别： 设计压力 p（单位 Mpa） 容积 V（单位为 L） 综合划分为Ⅰ、Ⅱ、Ⅲ类。 具体分类查表确定。 3.4 按压力容器设计、制造许可证分类 A、B、C、D、SAD 五个大级别。 A 级下载后可任意编辑 （1）A1 级：超高压容器、高压容器； （2）A2 级：第Ⅲ类低、中压容器； （3）A3 级：球形储罐...
