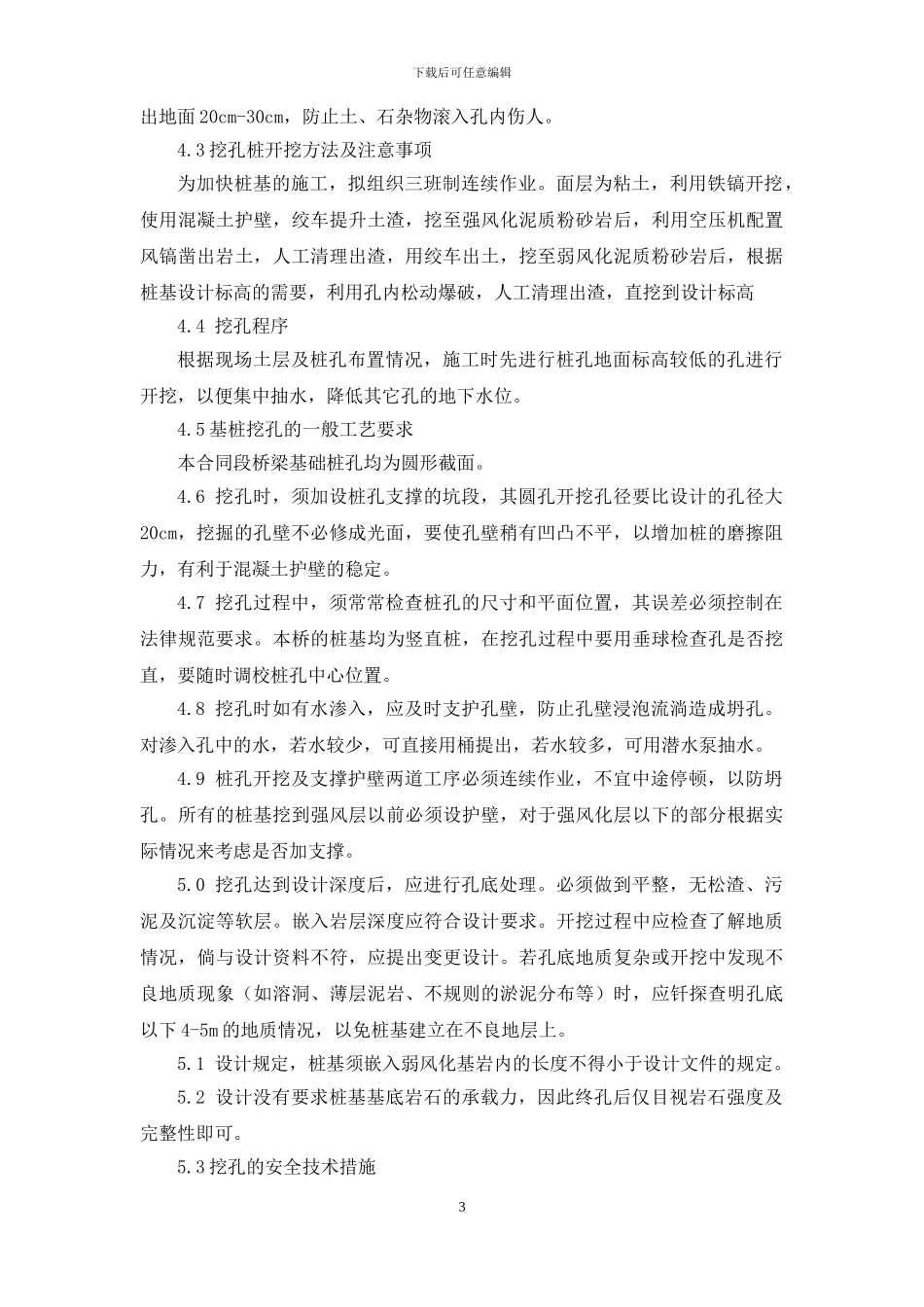

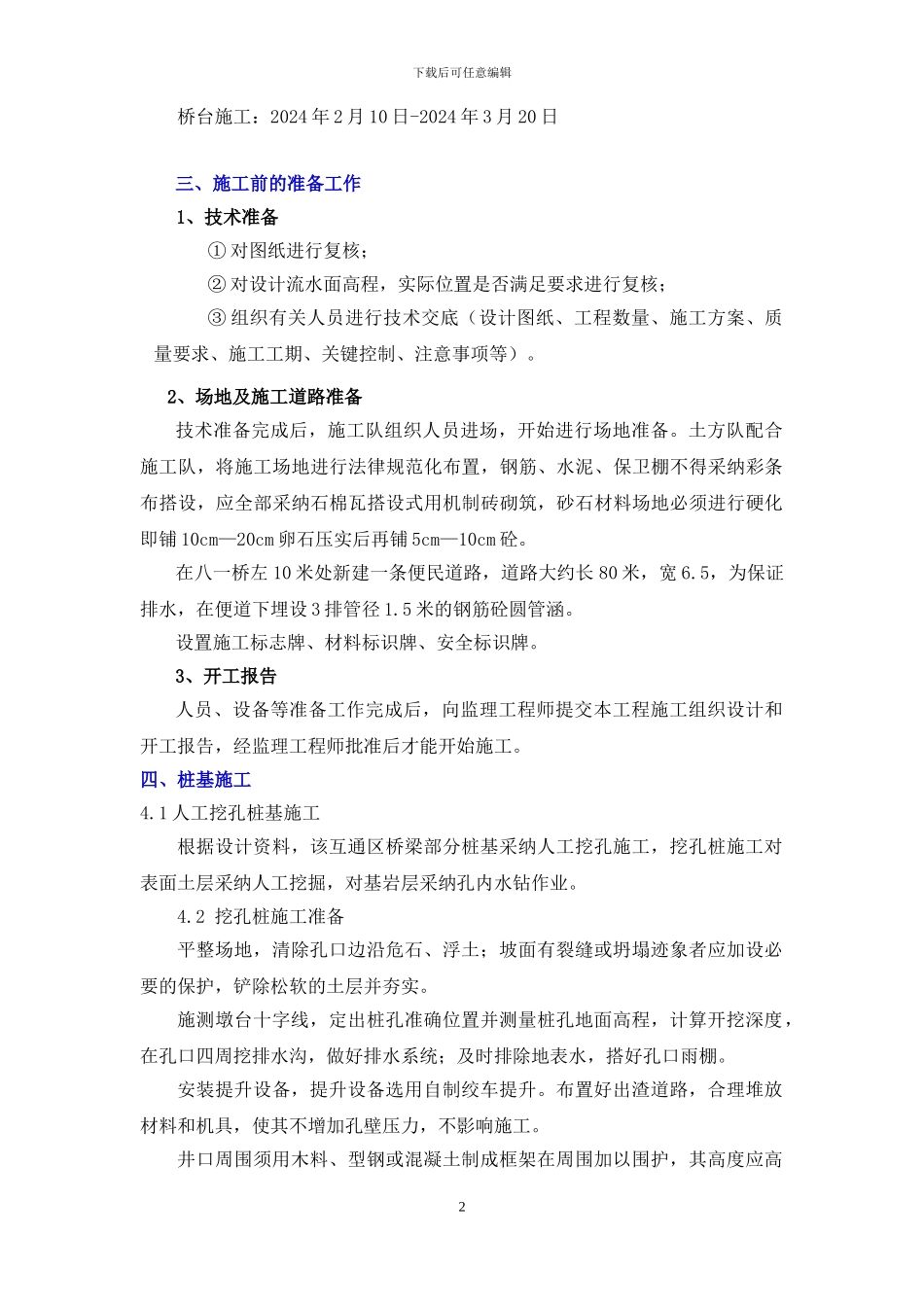

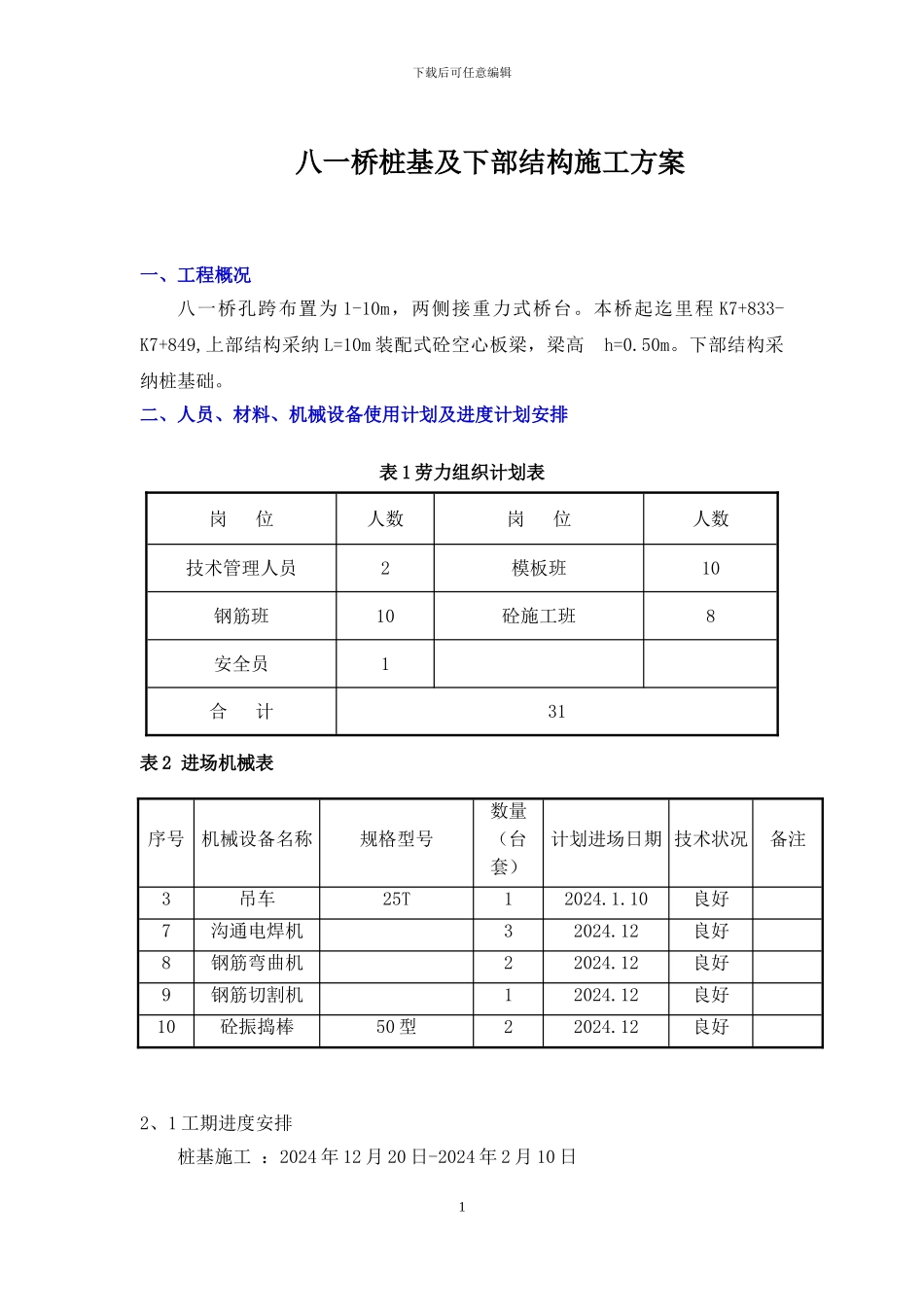

下载后可任意编辑八一桥桩基及下部结构施工方案一、工程概况八一桥孔跨布置为 1-10m，两侧接重力式桥台。本桥起迄里程 K7+833-K7+849,上部结构采纳 L=10m 装配式砼空心板梁，梁高 h=0.50m。下部结构采纳桩基础。二、人员、材料、机械设备使用计划及进度计划安排表 1 劳力组织计划表表 2 进场机械表2、1 工期进度安排桩基施工 ：2024 年 12 月 20 日-2024 年 2 月 10 日1岗 位人数岗 位人数技术管理人员2模板班10钢筋班10砼施工班8安全员1合 计31序号机械设备名称规格型号数量 （台套）计划进场日期 技术状况备注3吊车25T12024.1.10良好 7沟通电焊机32024.12良好 8钢筋弯曲机22024.12良好 9钢筋切割机12024.12良好 10砼振捣棒50 型22024.12良好下载后可任意编辑桥台施工：2024 年 2 月 10 日-2024 年 3 月 20 日三、施工前的准备工作1、技术准备① 对图纸进行复核；② 对设计流水面高程，实际位置是否满足要求进行复核；③ 组织有关人员进行技术交底（设计图纸、工程数量、施工方案、质量要求、施工工期、关键控制、注意事项等）。2、场地及施工道路准备技术准备完成后，施工队组织人员进场，开始进行场地准备。土方队配合施工队，将施工场地进行法律规范化布置，钢筋、水泥、保卫棚不得采纳彩条布搭设，应全部采纳石棉瓦搭设式用机制砖砌筑，砂石材料场地必须进行硬化即铺 10cm—20cm 卵石压实后再铺 5cm—10cm 砼。在八一桥左 10 米处新建一条便民道路，道路大约长 80 米，宽 6.5，为保证排水，在便道下埋设 3 排管径 1.5 米的钢筋砼圆管涵。设置施工标志牌、材料标识牌、安全标识牌。3、开工报告人员、设备等准备工作完成后，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后才能开始施工。四、桩基施工4.1 人工挖孔桩基施工根据设计资料，该互通区桥梁部分桩基采纳人工挖孔施工，挖孔桩施工对表面土层采纳人工挖掘，对基岩层采纳孔内水钻作业。4.2 挖孔桩施工准备平整场地，清除孔口边沿危石、浮土；坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。施测墩台十字线，定出桩孔准确位置并测量桩孔地面高程，计算开挖深度，在孔口四周挖排水沟，做好排水系统；及时排除地表水，搭好孔口雨棚。安装提升设备，提升设备选用自制绞车提升。布置好出渣道路，合理堆放材料和机具，使其不增加孔壁压力，不影响施工。井口周围须用木料、型钢或混凝土制成框...
