关于储罐施工现场自动焊焊接纵横缝的工艺及焊接角变形VIP免费

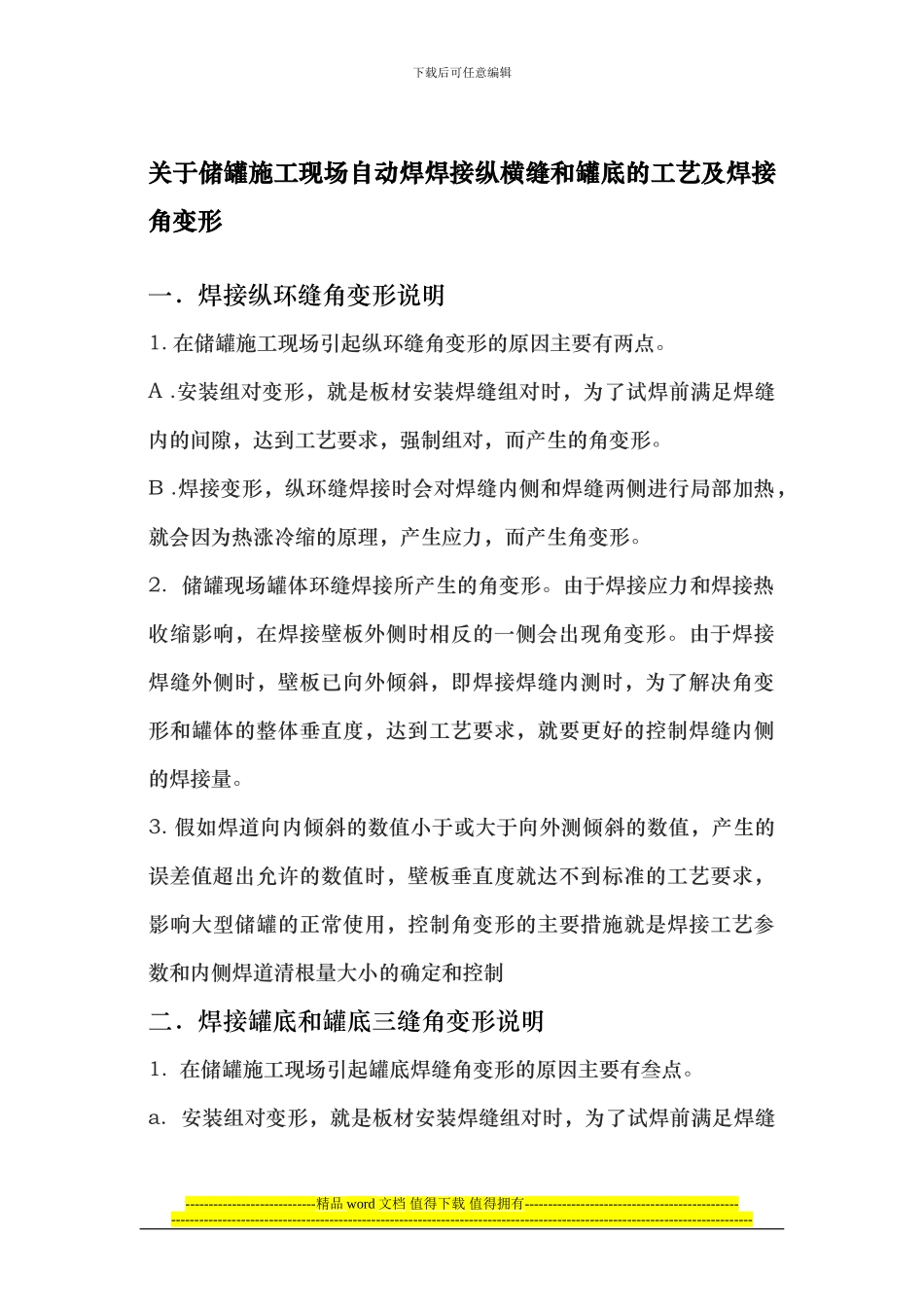

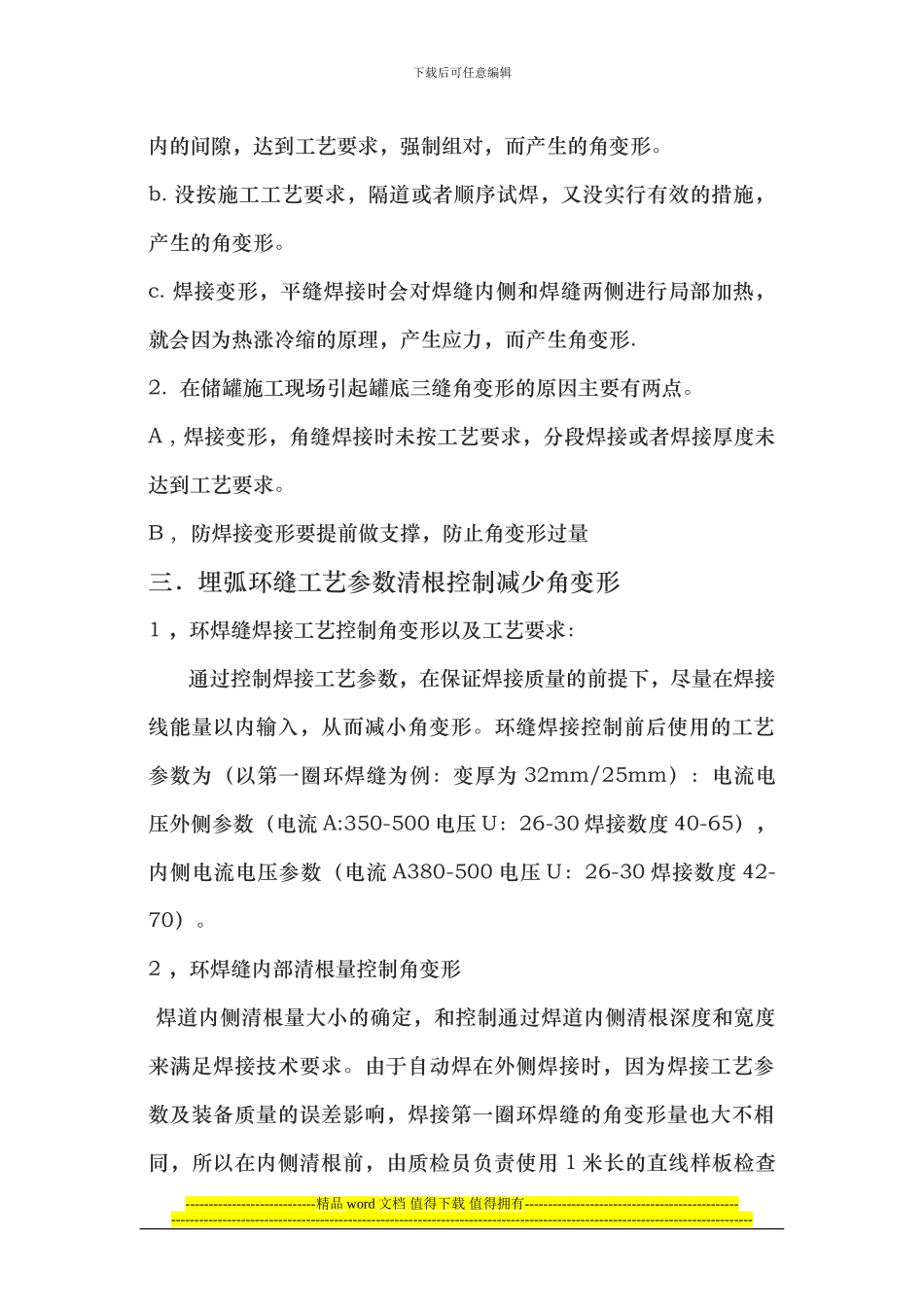

下载后可任意编辑关于储罐施工现场自动焊焊接纵横缝和罐底的工艺及焊接角变形一．焊接纵环缝角变形说明1. 在储罐施工现场引起纵环缝角变形的原因主要有两点。A .安装组对变形，就是板材安装焊缝组对时，为了试焊前满足焊缝内的间隙，达到工艺要求，强制组对，而产生的角变形。B .焊接变形，纵环缝焊接时会对焊缝内侧和焊缝两侧进行局部加热，就会因为热涨冷缩的原理，产生应力，而产生角变形。2. 储罐现场罐体环缝焊接所产生的角变形。由于焊接应力和焊接热收缩影响，在焊接壁板外侧时相反的一侧会出现角变形。由于焊接焊缝外侧时，壁板已向外倾斜，即焊接焊缝内测时，为了解决角变形和罐体的整体垂直度，达到工艺要求，就要更好的控制焊缝内侧的焊接量。3. 假如焊道向内倾斜的数值小于或大于向外测倾斜的数值，产生的误差值超出允许的数值时，壁板垂直度就达不到标准的工艺要求，影响大型储罐的正常使用，控制角变形的主要措施就是焊接工艺参数和内侧焊道清根量大小的确定和控制二．焊接罐底和罐底三缝角变形说明1. 在储罐施工现场引起罐底焊缝角变形的原因主要有叁点。a. 安装组对变形，就是板材安装焊缝组对时，为了试焊前满足焊缝----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑内的间隙，达到工艺要求，强制组对，而产生的角变形。b. 没按施工工艺要求，隔道或者顺序试焊，又没实行有效的措施，产生的角变形。c. 焊接变形，平缝焊接时会对焊缝内侧和焊缝两侧进行局部加热，就会因为热涨冷缩的原理，产生应力，而产生角变形.2. 在储罐施工现场引起罐底三缝角变形的原因主要有两点。A , 焊接变形，角缝焊接时未按工艺要求，分段焊接或者焊接厚度未达到工艺要求。B , 防焊接变形要提前做支撑，防止角变形过量三．埋弧环缝工艺参数清根控制减少角变形1 ，环焊缝焊接工艺控制角变形以及工艺要求： 通过控制焊接工艺参数，在保证焊接质量的前提下，尽量在焊接线能量以内输入，从而减小角变形。环缝焊接控制前后使用的工艺参数为（以第一圈环焊缝为例：变厚为 32mm/25mm）：电流电压外侧参数（电流 A:350-500 电压 U：26-30 焊接数度 40-65），内侧电流电压参数（电流 A380-500 电压 U：26-30 焊接数...
