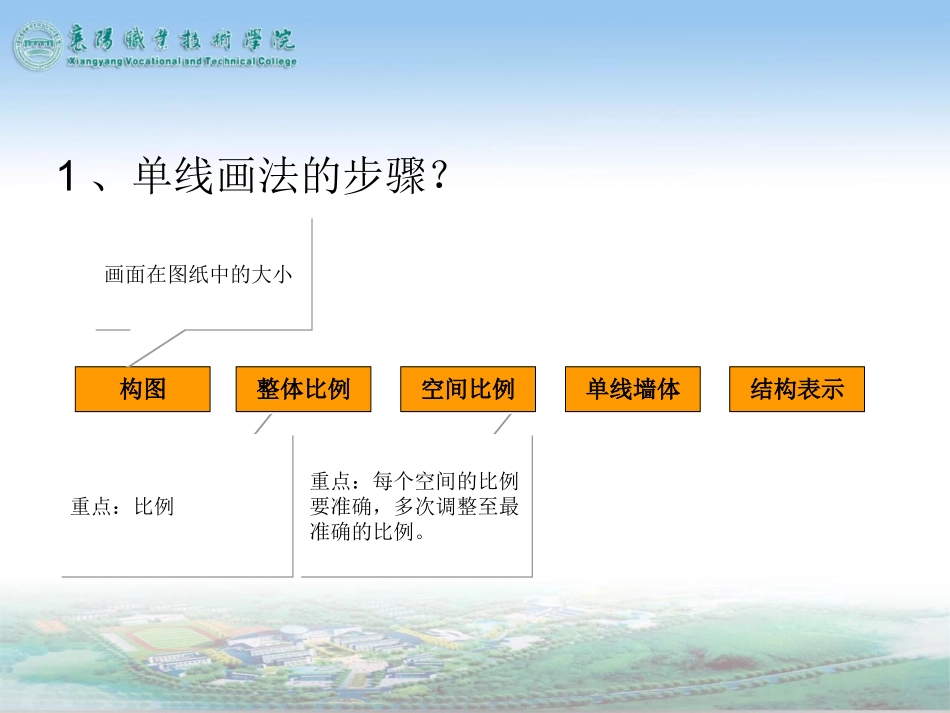

室内手绘平面表现技法室内手绘平面表现技法襄阳职业技术学院主讲人：谭满襄阳职业技术学院主讲人：谭满思考：1、单线画法的步骤？2、画原始结构图需要注意的有哪些？3、线条有哪些需要注意？构图整体比例空间比例单线墙体结构表示画面在图纸中的大小画面在图纸中的大小重点：每个空间的比例要准确，多次调整至最准确的比例。重点：每个空间的比例要准确，多次调整至最准确的比例。重点：比例重点：比例1、单线画法的步骤？①、构图大小合适②、每个空间比例准确③、线条不出现错误、（墙线）线条画垂直平行。2、画原始结构图需要注意的有哪些？3、线条有哪些需要注意？a、线条流畅、一气呵成b、线条大方向画平行c、线条太长分段画d、线条要适当出头，两头重中间轻双线画法用在：1、平面方案的设计。2、手绘施工图的绘制用手绘画出设计的方案原始的方案一套用手绘画出的施工图方案——案例赏析本次课的重点内容：1、原始结构的双线画法重难点内容：1、比例（整体比例、空间比例）2、线条表现请同学们思考下面一张原始结构图，说出画图的步骤？构图整体比例空间比例双线墙体结构表示画面在图纸中的大小画面在图纸中的大小重点：每个空间的比例要准确，多次调整至最准确的比例。重点：每个空间的比例要准确，多次调整至最准确的比例。平开门、推拉门、推拉窗、飘窗、柱子、承重墙、烟道平开门、推拉门、推拉窗、飘窗、柱子、承重墙、烟道重难点：双线的表现重难点：双线的表现重点：比例重点：比例双线画法双线画法(1)构图，图纸内容在画面中所占的大小要适当。(2)先从整体入手，定出平面图的墙体尺寸和比例。(3)定每个空间的比例，每个空间的比例要准确。双线画法步骤双线画法步骤定每个空间的比例（定点画法）铅笔稿定每个空间的比例（画线画法）(4)针管笔绘制墙体时，墙体的墙线之间相互平行、垂直。要注意240mm墙与120mm墙的区分与关系，与双线绘制的灵活性。(5)图纸中功能、结构的表示，在画原始结构图时，平开门、推拉门均画出门洞即可。推拉门平开门(5)柱子、承重墙的画法。柱子承重墙(5)平开窗、烟道、飘窗的画法。平开窗飘窗烟道①、承重墙表现出来。（画法：倾斜排线）②、门洞留空，推拉门留空。提示：画墙体时，以空间比例准确为准，可适当调整底稿的位置左、右、中线都可以。飘窗画出来画出承重墙（画法：倾斜排线）画一画：画原始结构图双线画法课堂作业：用双线画法临摹教材P60、P61、P62三张原始结构图。要求：①、构图②、比例③、线条。总结：原始结构双线画法的步骤？重点？课外作业：用单线画法画教材P65、P66的原始结构图。要求：①、构图大小合适②、每个空间比例准确③、（a、线条流畅、一次一条线、b、线条大方向画平行、双线墙体画平行、c、线条太长分段画、d、线条要自然出头）
