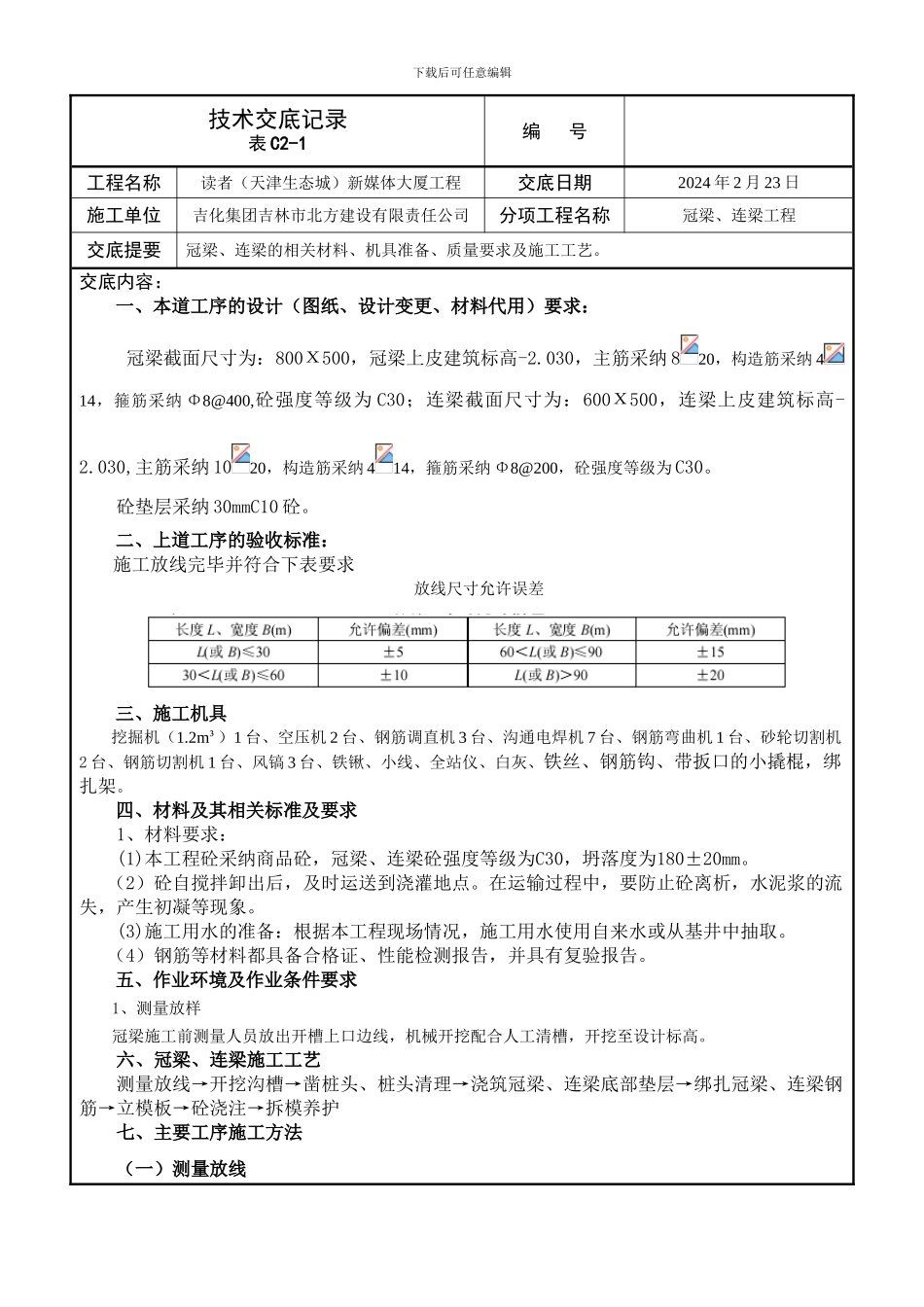

下载后可任意编辑技术交底记录表 C2-1编 号工程名称读者（天津生态城）新媒体大厦工程交底日期2024 年 2 月 23 日施工单位吉化集团吉林市北方建设有限责任公司分项工程名称冠梁、连梁工程交底提要冠梁、连梁的相关材料、机具准备、质量要求及施工工艺。交底内容：一、本道工序的设计（图纸、设计变更、材料代用）要求： 冠梁截面尺寸为：800Х500，冠梁上皮建筑标高-2.030，主筋采纳 820，构造筋采纳 414，箍筋采纳 Φ8@400,砼强度等级为 C30；连梁截面尺寸为：600Х500，连梁上皮建筑标高-2.030,主筋采纳 1020，构造筋采纳 414，箍筋采纳 Φ8@200，砼强度等级为 C30。 砼垫层采纳 30mmC10 砼。二、上道工序的验收标准：施工放线完毕并符合下表要求放线尺寸允许误差三、施工机具挖掘机（1.2m³）1 台、空压机 2 台、钢筋调直机 3 台、沟通电焊机 7 台、钢筋弯曲机 1 台、砂轮切割机2 台、钢筋切割机 1 台、风镐 3 台、铁锹、小线、全站仪、白灰、铁丝、钢筋钩、带扳口的小撬棍，绑扎架。四、材料及其相关标准及要求1、材料要求：(1)本工程砼采纳商品砼，冠梁、连梁砼强度等级为C30，坍落度为180±20mm。（2）砼自搅拌卸出后，及时运送到浇灌地点。在运输过程中，要防止砼离析，水泥浆的流失，产生初凝等现象。 (3)施工用水的准备：根据本工程现场情况，施工用水使用自来水或从基井中抽取。（4）钢筋等材料都具备合格证、性能检测报告，并具有复验报告。五、作业环境及作业条件要求1、测量放样冠梁施工前测量人员放出开槽上口边线，机械开挖配合人工清槽，开挖至设计标高。六、冠梁、连梁施工工艺测量放线→开挖沟槽→凿桩头、桩头清理→浇筑冠梁、连梁底部垫层→绑扎冠梁、连梁钢筋→立模板→砼浇注→拆模养护七、主要工序施工方法（一）测量放线下载后可任意编辑1、根据甲方提供坐标基准点、总平面布置图、围护工程施工图。按图放出冠梁位控制线，设立临时控制桩，做好建（构）筑物工程测量复核单，提请甲方及监理验收。2、根据基线和施工图纸，用全站仪施放冠梁、连梁沟槽的边线。3、根据已知点的高程控制沟槽开挖深度，人工配合机械挖至设计标高-2.560，防止少挖超挖。4、待冠梁、连梁垫层砼强度达到 1.2Mpa 后施放冠梁及连梁的边界线。（二）开挖沟槽根据基坑围护边线用 1.2m3挖机开挖槽沟，沟槽开挖宽度为 1500mm,并清除地下障碍物，开挖沟槽土体应及时处理，以保证冠梁、连梁的正常施工。（三）凿桩头...
