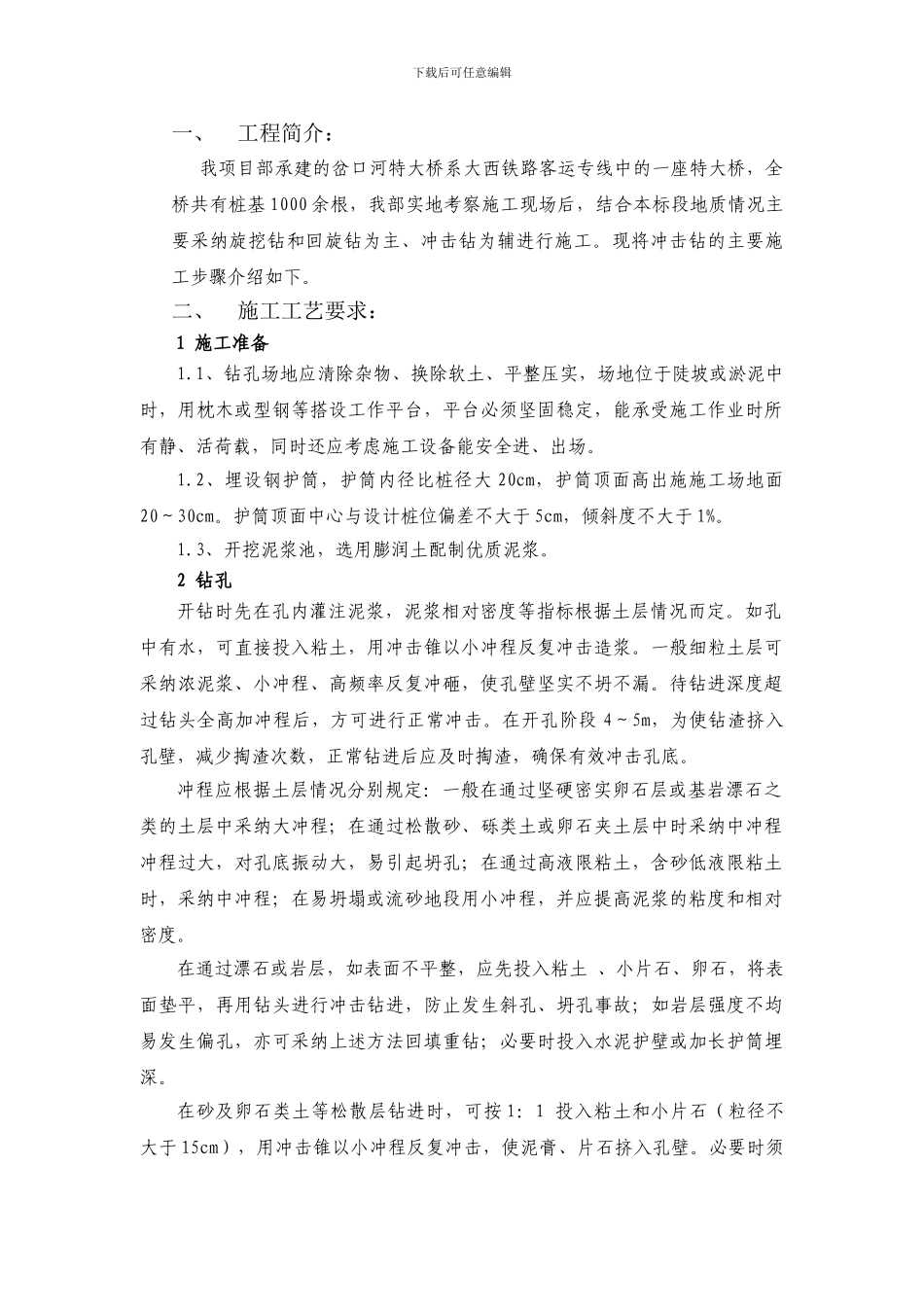

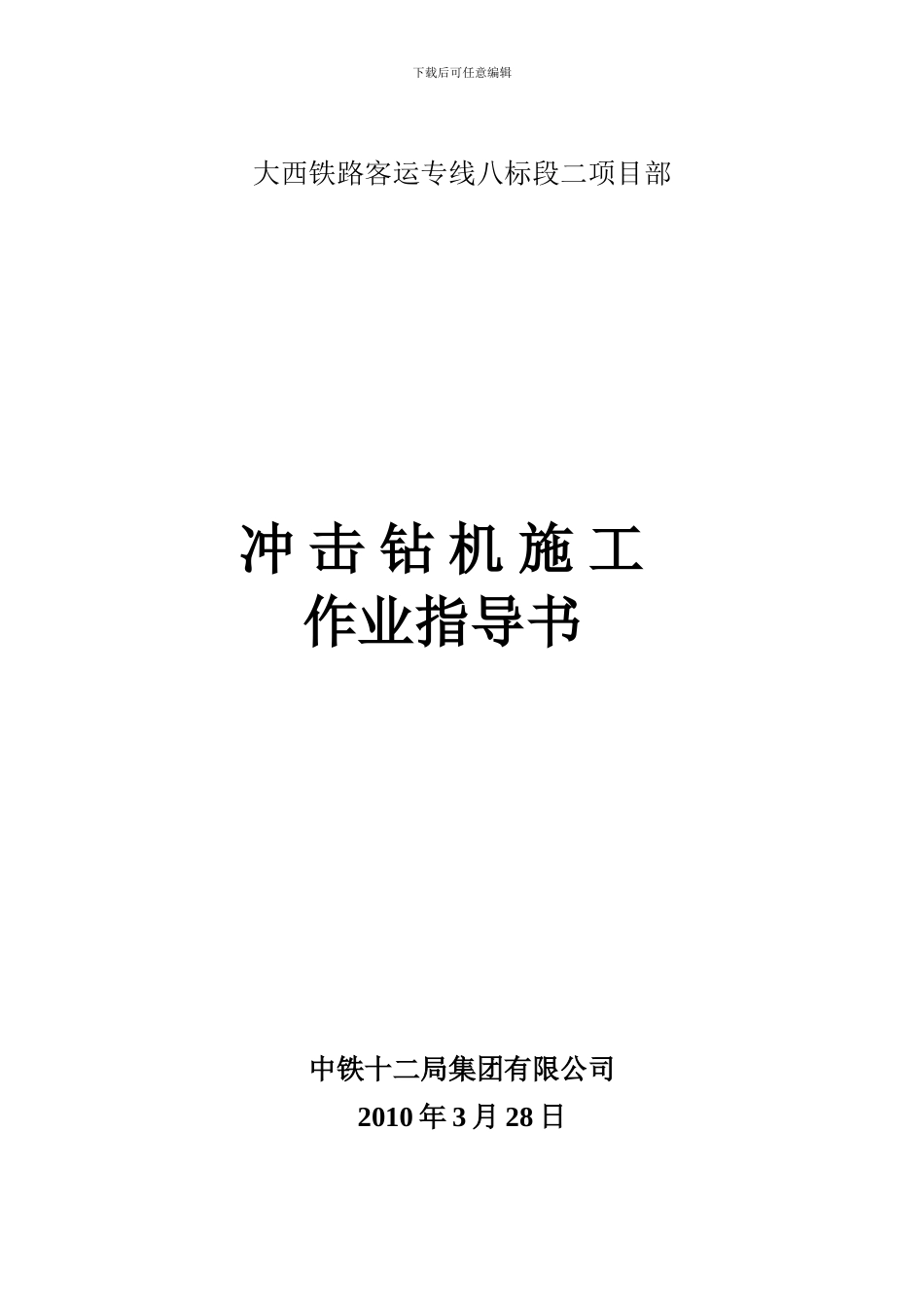

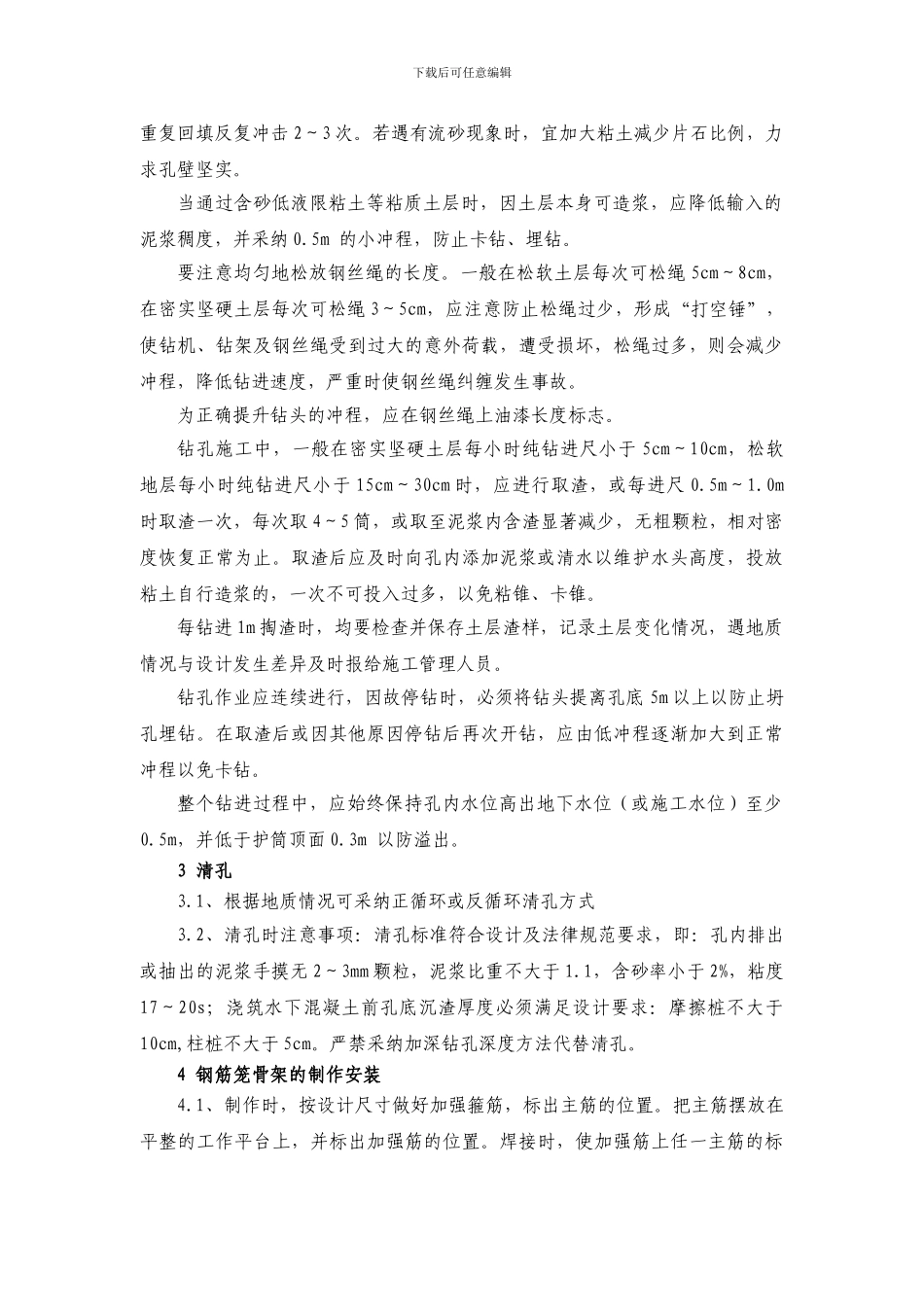

下载后可任意编辑大西铁路客运专线八标段二项目部冲 击 钻 机 施 工作业指导书中铁十二局集团有限公司2010 年 3 月 28 日下载后可任意编辑一、工程简介：我项目部承建的岔口河特大桥系大西铁路客运专线中的一座特大桥，全桥共有桩基 1000 余根，我部实地考察施工现场后，结合本标段地质情况主要采纳旋挖钻和回旋钻为主、冲击钻为辅进行施工。现将冲击钻的主要施工步骤介绍如下。二、施工工艺要求：1 施工准备 1.1、钻孔场地应清除杂物、换除软土、平整压实，场地位于陡坡或淤泥中时，用枕木或型钢等搭设工作平台，平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。1.2、埋设钢护筒，护筒内径比桩径大 20cm，护筒顶面高出施施工场地面20～30cm。护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。1.3、开挖泥浆池，选用膨润土配制优质泥浆。2 钻孔开钻时先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。一般细粒土层可采纳浓泥浆、小冲程、高频率反复冲砸，使孔壁坚实不坍不漏。待钻进深度超过钻头全高加冲程后，方可进行正常冲击。在开孔阶段 4～5m，为使钻渣挤入孔壁，减少掏渣次数，正常钻进后应及时掏渣，确保有效冲击孔底。冲程应根据土层情况分别规定：一般在通过坚硬密实卵石层或基岩漂石之类的土层中采纳大冲程；在通过松散砂、砾类土或卵石夹土层中时采纳中冲程冲程过大，对孔底振动大，易引起坍孔；在通过高液限粘土，含砂低液限粘土时，采纳中冲程；在易坍塌或流砂地段用小冲程，并应提高泥浆的粘度和相对密度。在通过漂石或岩层，如表面不平整，应先投入粘土 、小片石、卵石，将表面垫平，再用钻头进行冲击钻进，防止发生斜孔、坍孔事故；如岩层强度不均易发生偏孔，亦可采纳上述方法回填重钻；必要时投入水泥护壁或加长护筒埋深。在砂及卵石类土等松散层钻进时，可按 1：1 投入粘土和小片石（粒径不大于 15cm），用冲击锥以小冲程反复冲击，使泥膏、片石挤入孔壁。必要时须下载后可任意编辑重复回填反复冲击 2～3 次。若遇有流砂现象时，宜加大粘土减少片石比例，力求孔壁坚实。当通过含砂低液限粘土等粘质土层时，因土层本身可造浆，应降低输入的泥浆稠度，并采纳 0.5m 的小冲程，防止卡钻、埋钻。要注意均匀地松放钢丝绳的长度。一般在松软土层每次可松绳 5cm～8cm，在密实坚硬土层...
