北京市某住宅水暖安装施工方案VIP免费

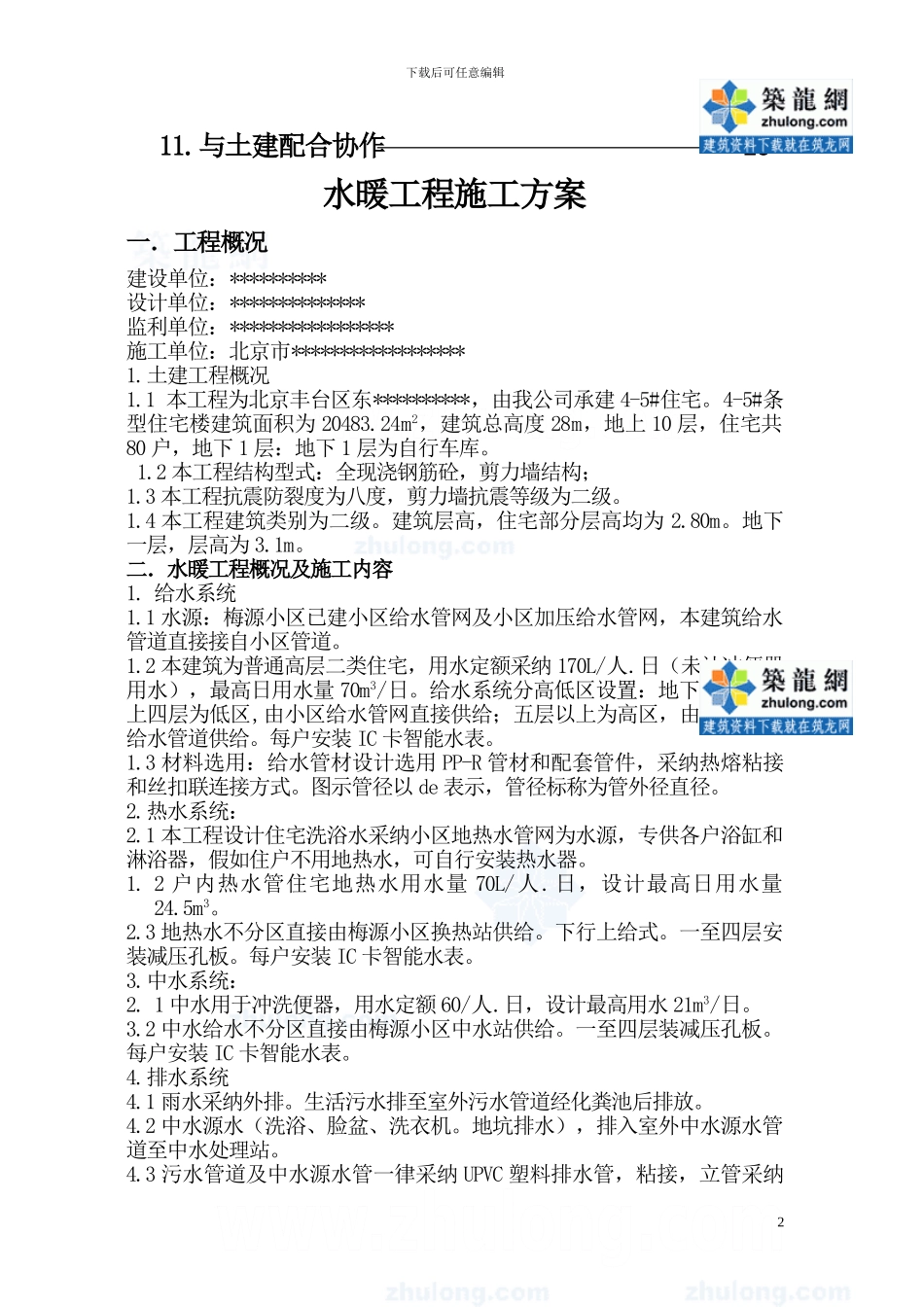

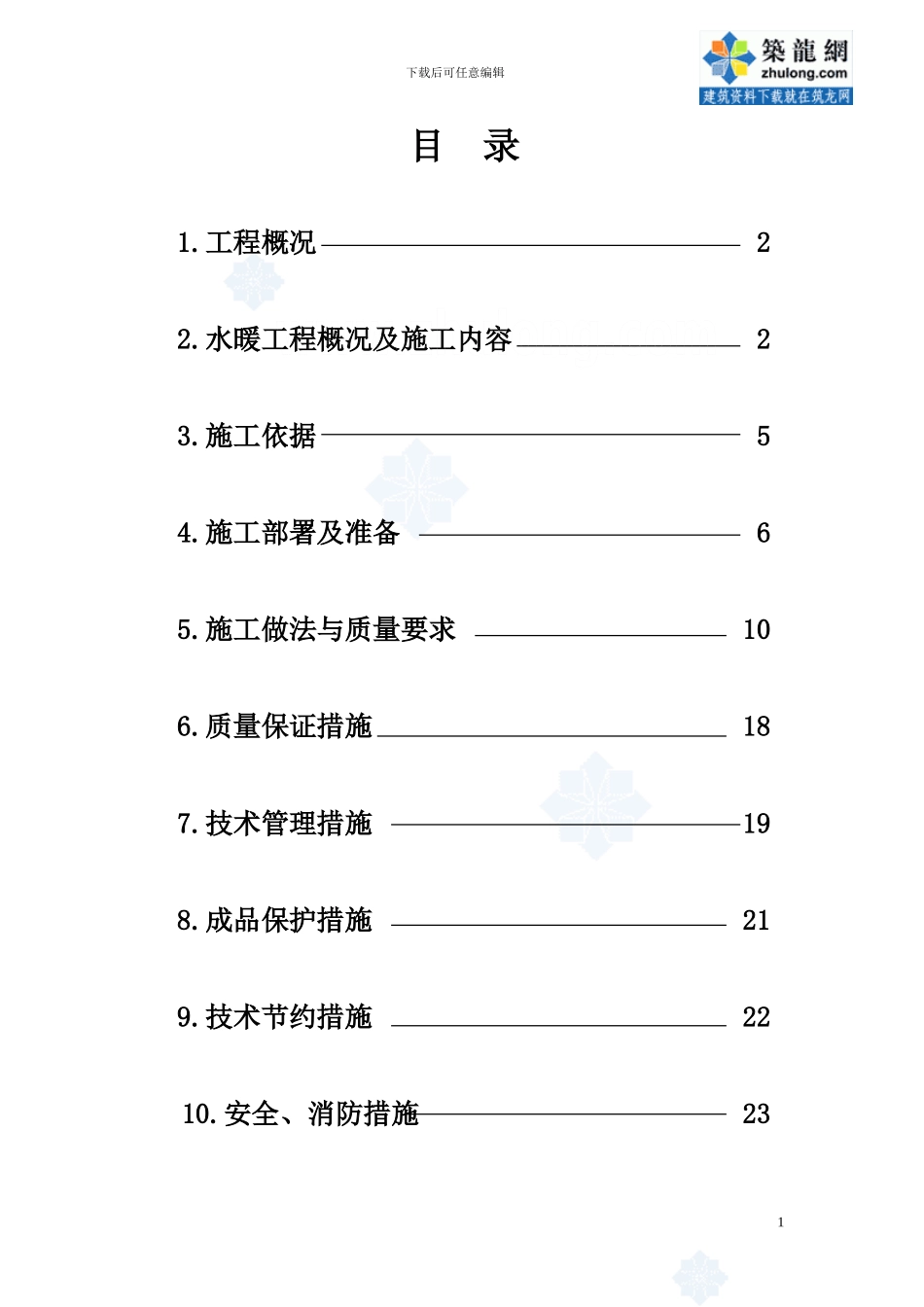

下载后可任意编辑 目 录1.工程概况 22.水暖工程概况及施工内容23.施工依据54.施工部署及准备65.施工做法与质量要求106.质量保证措施187.技术管理措施198.成品保护措施219.技术节约措施2210.安全、消防措施231下载后可任意编辑 11.与土建配合协作25水暖工程施工方案一．工程概况建设单位：**********设计单位：**************监利单位：*****************施工单位：北京市******************1.土建工程概况1.1 本工程为北京丰台区东**********，由我公司承建 4-5#住宅。4-5#条型住宅楼建筑面积为 20483.24m2，建筑总高度 28m，地上 10 层，住宅共80 户，地下 1 层：地下 1 层为自行车库。 1.2 本工程结构型式：全现浇钢筋砼，剪力墙结构；1.3 本工程抗震防裂度为八度，剪力墙抗震等级为二级。1.4 本工程建筑类别为二级。建筑层高，住宅部分层高均为 2.80m。地下一层，层高为 3.1m。二．水暖工程概况及施工内容1. 给水系统1.1 水源：梅源小区已建小区给水管网及小区加压给水管网，本建筑给水管道直接接自小区管道。1.2 本建筑为普通高层二类住宅，用水定额采纳 170L/人.日（未计冲便器用水），最高日用水量 70m3/日。给水系统分高低区设置：地下一层至地上四层为低区,由小区给水管网直接供给；五层以上为高区，由小区加压给水管道供给。每户安装 IC 卡智能水表。1.3 材料选用：给水管材设计选用 PP-R 管材和配套管件，采纳热熔粘接和丝扣联连接方式。图示管径以 de 表示，管径标称为管外径直径。2.热水系统：2.1 本工程设计住宅洗浴水采纳小区地热水管网为水源，专供各户浴缸和淋浴器，假如住户不用地热水，可自行安装热水器。1. 2 户内热水管住宅地热水用水量 70L/人.日，设计最高日用水量24.5m3。2.3 地热水不分区直接由梅源小区换热站供给。下行上给式。一至四层安装减压孔板。每户安装 IC 卡智能水表。3.中水系统：2. 1 中水用于冲洗便器，用水定额 60/人.日，设计最高用水 21m3/日。3.2 中水给水不分区直接由梅源小区中水站供给。一至四层装减压孔板。每户安装 IC 卡智能水表。4.排水系统4.1 雨水采纳外排。生活污水排至室外污水管道经化粪池后排放。4.2 中水源水（洗浴、脸盆、洗衣机。地坑排水），排入室外中水源水管道至中水处理站。4.3 污水管道及中水源水管一律采纳 UPVC 塑料排水管，粘接，立管采纳2下载后可任意编辑螺纹内壁管材并每层安装伸缩节，集水坑压力排水管道采纳 UPVC ...
