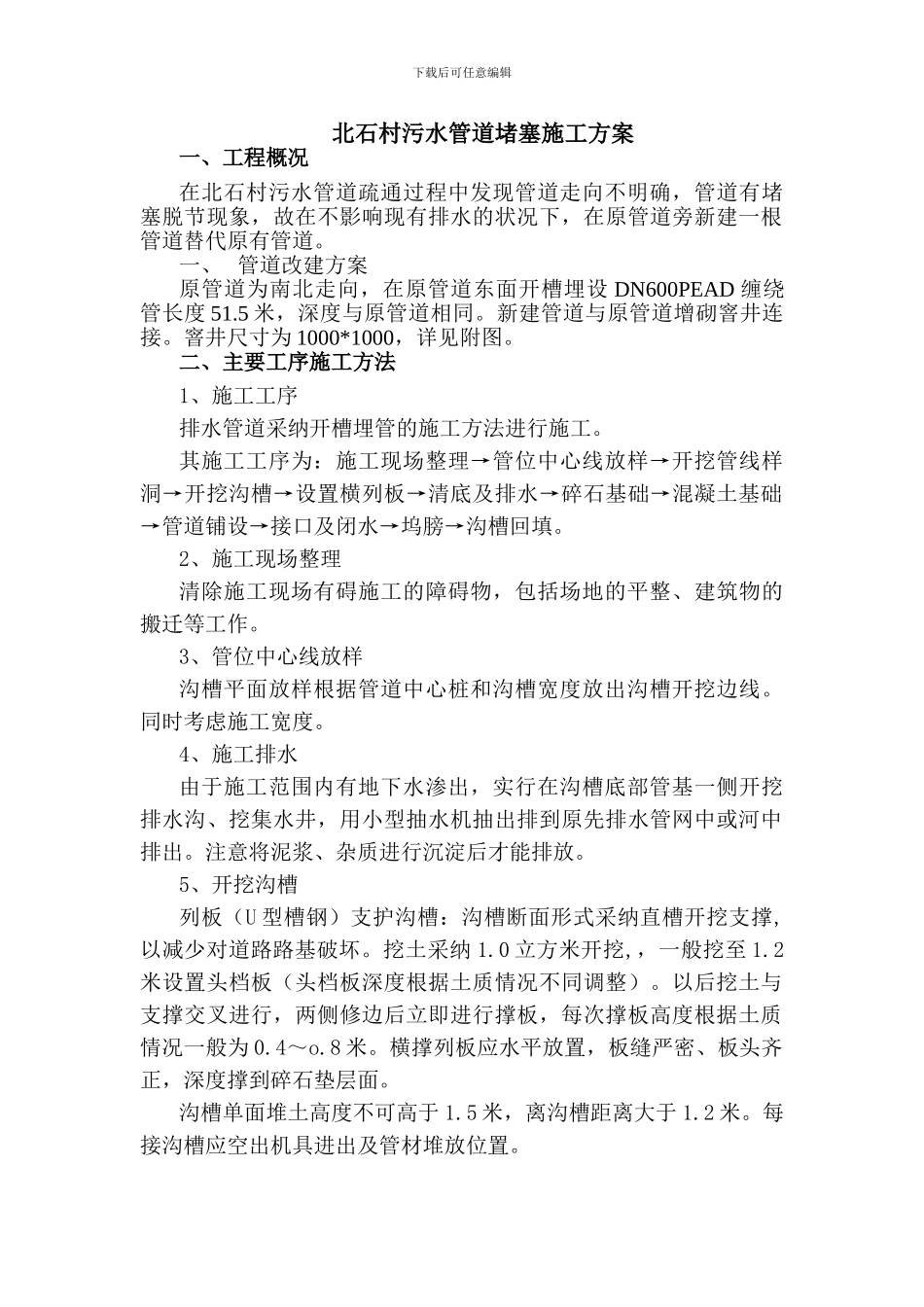

北石村污水管道堵塞施工方案_第1页
1/13

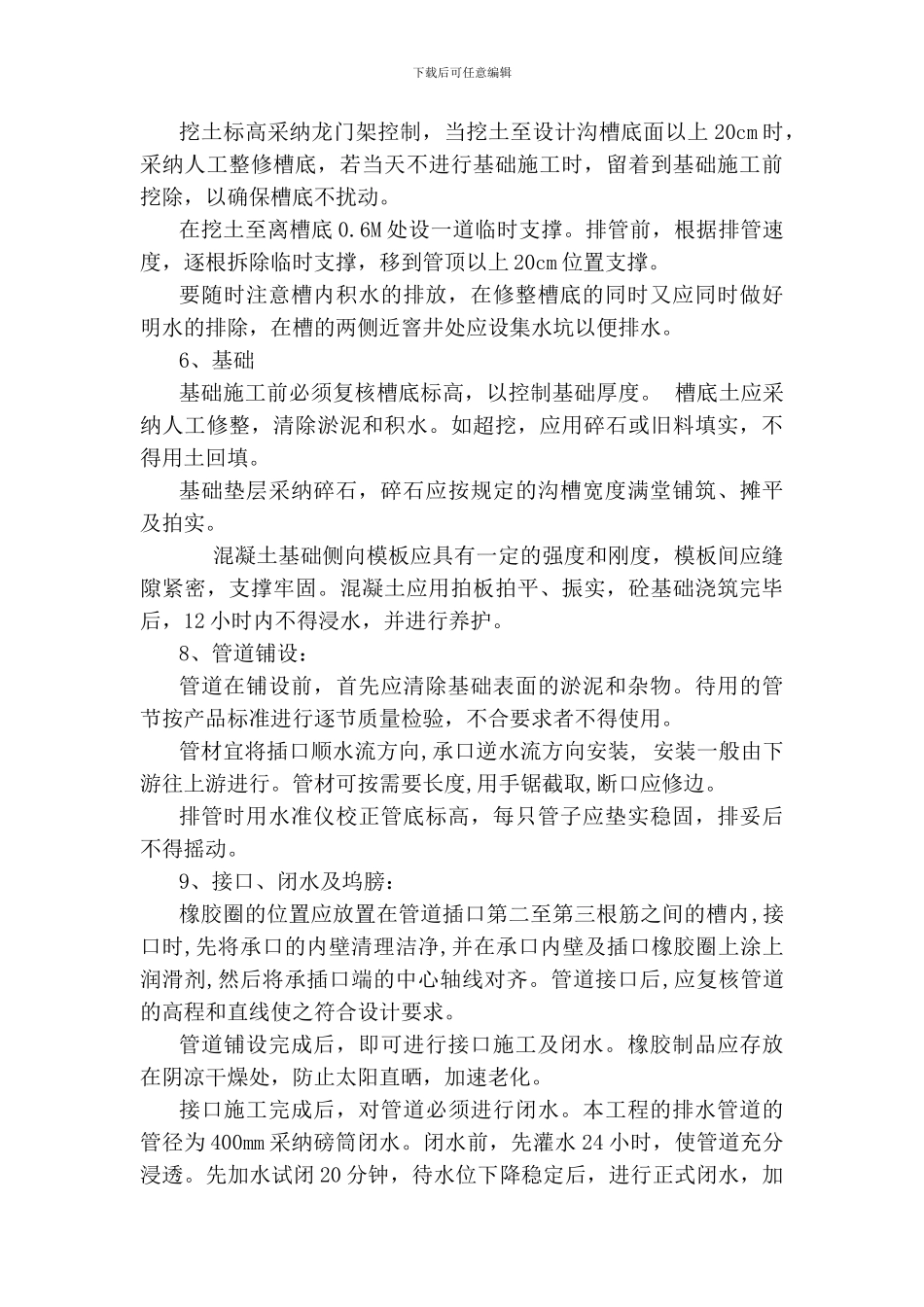

北石村污水管道堵塞施工方案_第2页
2/13

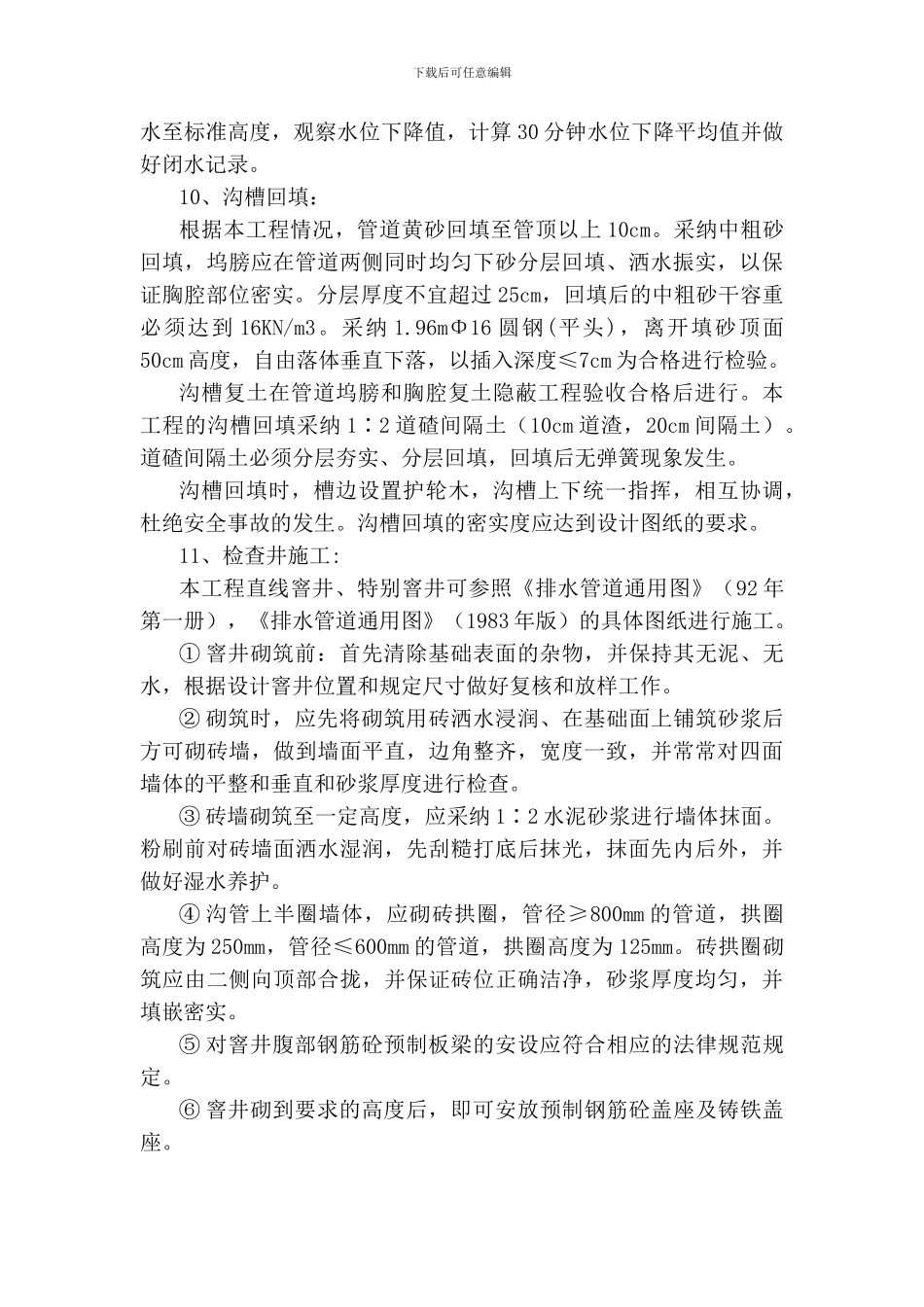

北石村污水管道堵塞施工方案_第3页
3/13
下载后可任意编辑北石村污水管道堵塞施工方案一、工程概况在北石村污水管道疏通过程中发现管道走向不明确,管道有堵塞脱节现象,故在不影响现有排水的状况下,在原管道旁新建一根管道替代原有管道。一、 管道改建方案原管道为南北走向,在原管道东面开槽埋设 DN600PEAD 缠绕管长度 51.5 米,深度与原管道相同。新建管道与原管道增砌窨井连接。窨井尺寸为 1000*1000,详见附图。二、主要工序施工方法1、施工工序排水管道采纳开槽埋管的施工方法进行施工。其施工工序为:施工现场整理→管位中心线放样→开挖管线样洞→开挖沟槽→设置横列板→清底及排水→碎石基础→混凝土基础→管道铺设→接口及闭水→坞膀→沟槽回填。2、施工现场整理清除施工现场有碍施工的障碍物,包括场地的平整、建筑物的搬迁等工作。3、管位中心线放样沟槽平面放样根据管道中心桩和沟槽宽度放出沟槽开挖边线。同时考虑施工宽度。4、施工排水由于施工范围内有地下水渗出,实行在沟槽底部管基一侧开挖排水沟、挖集水井,用小型抽水机抽出排到原先排水管网中或河中排出。注意将泥浆、杂质进行沉淀后才能排放。5、开挖沟槽列板(U 型槽钢)支护沟槽:沟槽断面形式采纳直槽开挖支撑,以减少对道路路基破坏。挖土采纳 1.0 立方米开挖,,一般挖至 1.2米设置头档板(头档板深度根据土质情况不同调整)。以后挖土与支撑交叉进行,两侧修边后立即进行撑板,每次撑板高度根据土质情况一般为 0.4~o.8 米。横撑列板应水平放置,板缝严密、板头齐正,深度撑到碎石垫层面。沟槽单面堆土高度不可高于 1.5 米,离沟槽距离大于 1.2 米。每接沟槽应空出机具进出及管材堆放位置。下载后可任意编辑挖土标高采纳龙门架控制,当挖土至设计沟槽底面以上 20cm 时,采纳人工整修槽底,若当天不进行基础施工时,留着到基础施工前挖除,以确保槽底不扰动。在挖土至离槽底 0.6M 处设一道临时支撑。排管前,根据排管速度,逐根拆除临时支撑,移到管顶以上 20cm 位置支撑。要随时注意槽内积水的排放,在修整槽底的同时又应同时做好明水的排除,在槽的两侧近窨井处应设集水坑以便排水。6、基础基础施工前必须复核槽底标高,以控制基础厚度。 槽底土应采纳人工修整,清除淤泥和积水。如超挖,应用碎石或旧料填实,不得用土回填。基础垫层采纳碎石,碎石应按规定的沟槽宽度满堂铺筑、摊平及拍实。 混凝土基础侧向模板应具有一定的强度和刚度,模板间应缝隙紧密,支撑牢固。混凝土应用拍板...
