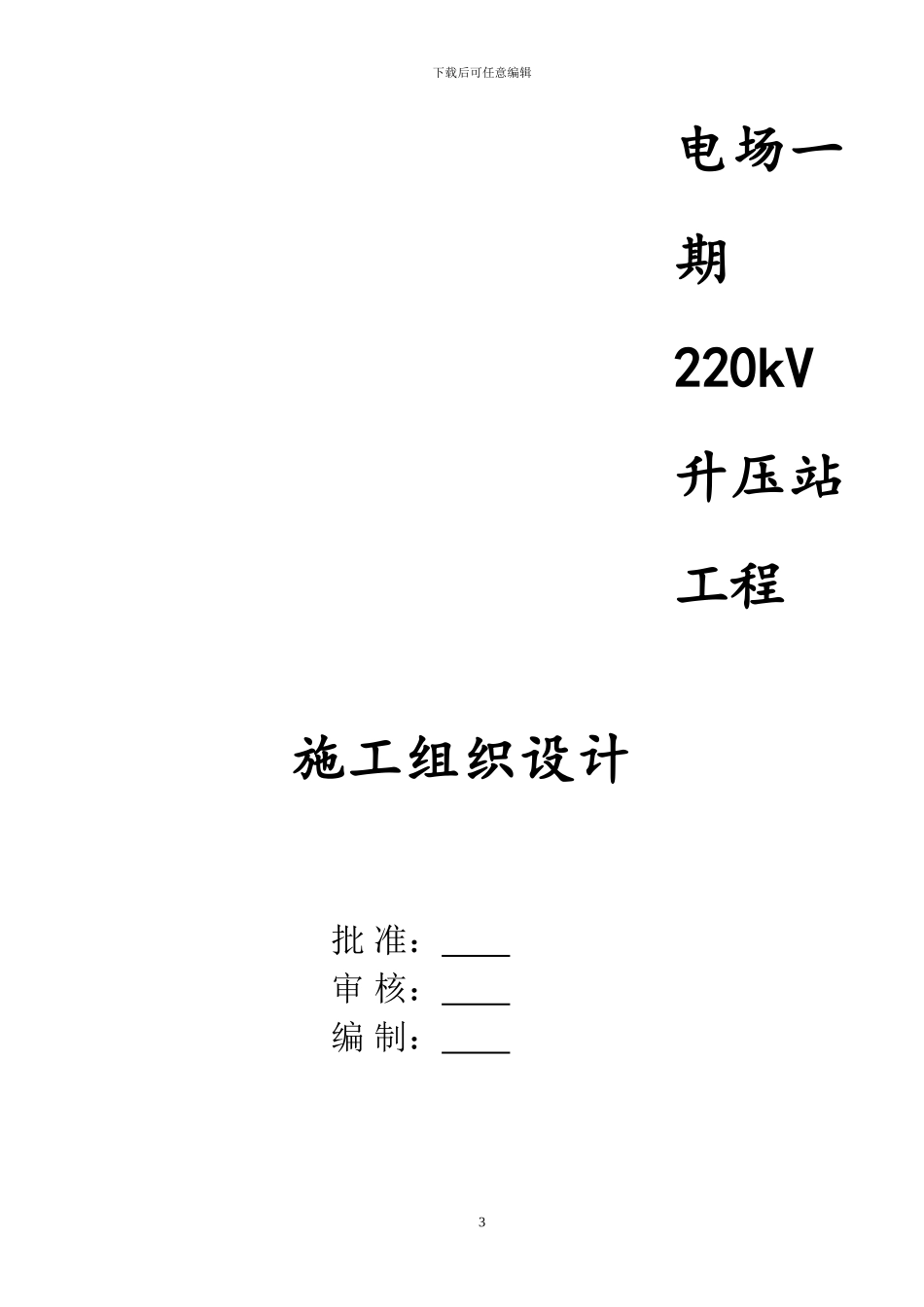

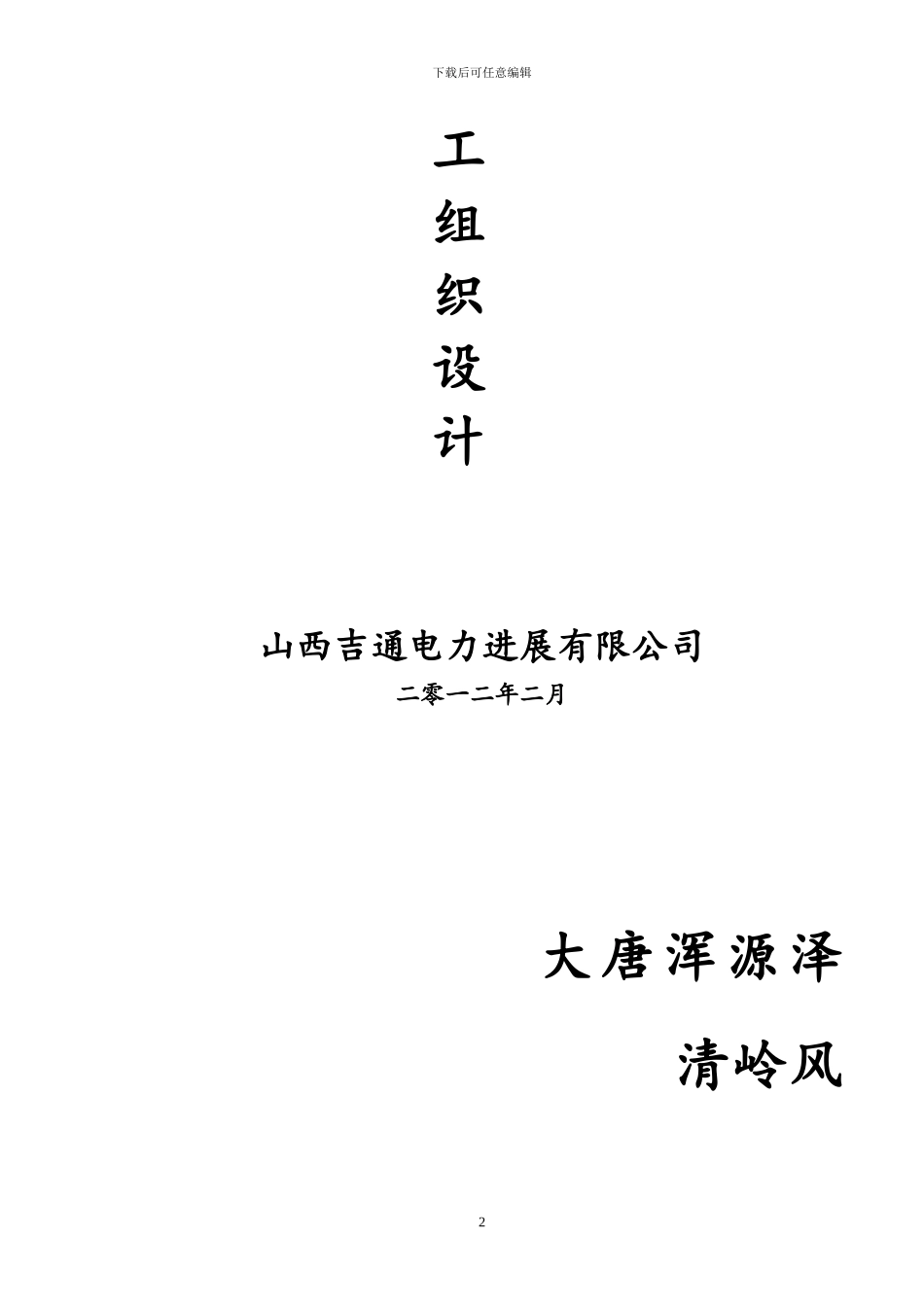

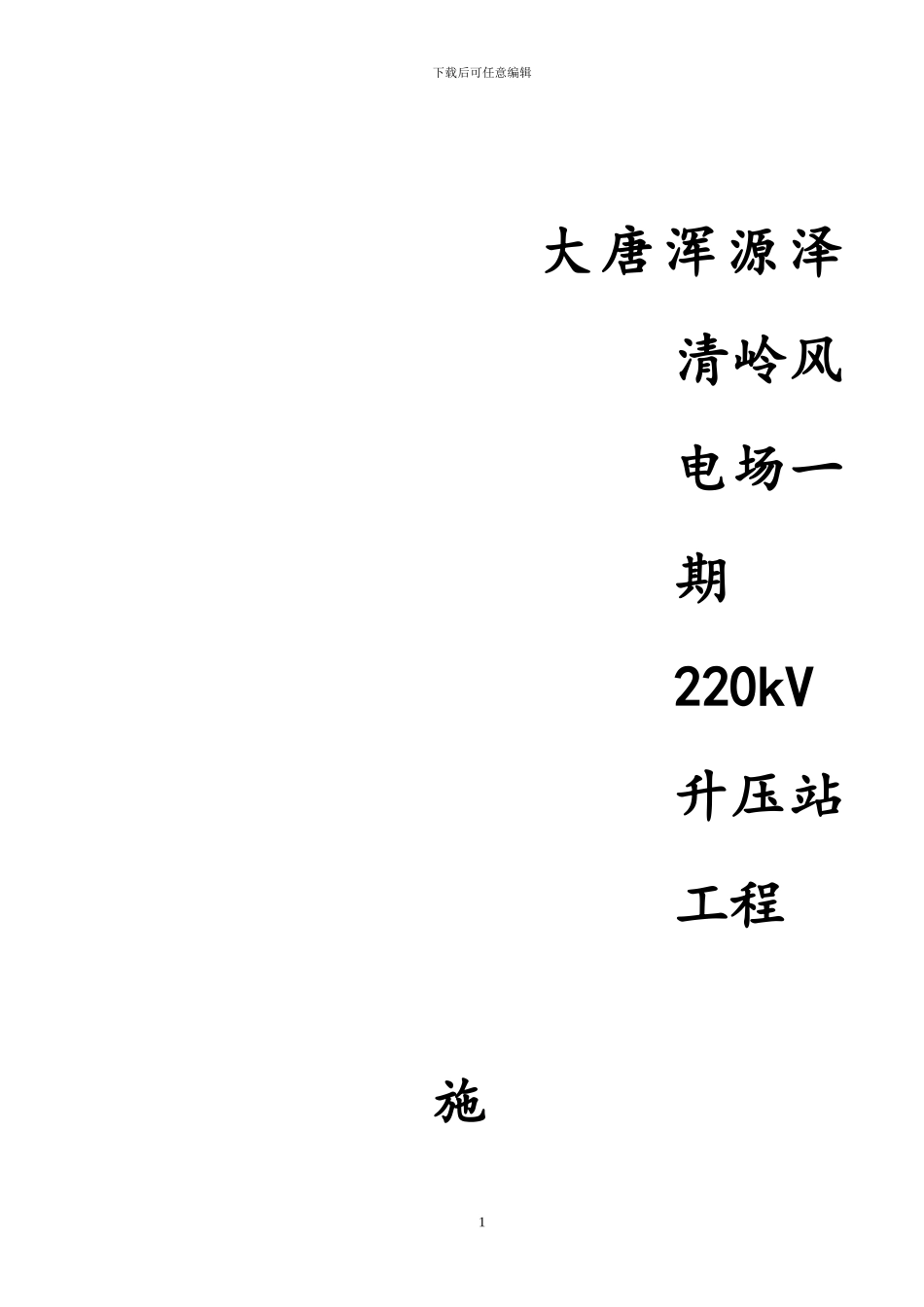

下载后可任意编辑大唐浑源泽清岭风电场一期220kV升压站工程施1下载后可任意编辑工组织设计山西吉通电力进展有限公司二零一二年二月大唐浑源泽清岭风2下载后可任意编辑电场一期220kV升压站工程施工组织设计批 准： 审 核： 编 制： 3下载后可任意编辑山西吉通电力进展有限公司二零一二年二月一、工程概况及特点本风电场工程场址在大同市浑源县境内，位于恒山山脉，属山区地貌，距浑源县南约 45km，场址中心地理位置约为东经 113°45′13.89″，北纬 39°27′25.66″，平均海拔高程约 1900m～2200m，地形较复杂，起伏较大。根据《中国地震动参数区划分图》（GB18306-2001），场址区域地震动峰值加速度为 0.15g，对应的地震基本烈度为Ⅶ度。场址区域处于地壳相对稳定地段，适宜建场。1.2 建筑设计特点按工艺要求进行设计，满足建构筑物间距要求，设置环行道路，满足升压站的规划、使用功能。管理区内包括 220kV 升压站及其配套的综合楼、配电装置及配套建筑物。1. 综合楼：生产综合楼建筑面积 1579.82m²，一层由蓄电池室、继电保护室及办公室组成，层高 4.0m；二层由电子设备间、监控室和办公室组成，层高 4.2m；结构型式为现浇钢筋混凝土框架结构，基础采纳现浇钢筋混凝土独立基础，屋面为现浇钢筋混凝土板。外装修：均刷外墙涂料。门窗：门窗采纳铝合金（塑钢）窗、木门、铝合金门、防火门2.车库面积 306.25m²，为单层砖混结构；外装修：均刷外墙涂料。门窗：门窗采纳塑钢窗，防火窗，外门采纳电动卷帘门内墙面：均为刷内墙涂料。地面：细石混凝土毛地面。顶棚：喷涂顶棚3.生活消防水泵房由地上、地下两部分组成，其中地上部分采纳砖混结构，地下部分采纳钢筋混凝土箱型结构。屋面为钢筋混凝土现浇板。围护结构为 370mmMU10 烧结普通砖，平面轴线尺寸 9m×6m，地上净高 3.5m，地下部分埋深 -2.5m。4.生活污水处理一体化设备化粪池尺寸为 1.4×4.8×4(深)，污水一体化处理底板 2.4×5.7×0.3（厚）。5.无功补偿装置间面积 125.8m²，净高 5.5m 为单层框架结构；外装修：均刷外墙涂料。内装修：刷内墙涂料。门窗：门窗采纳防火窗、防火门6.屋外配电装置4下载后可任意编辑主变基础及油坑、主变构架、220KV 屋外配电装置、动态无功补偿装置等，变电架构均采纳 φ300 或 φ400 钢筋混凝土环形杆、人字柱、事故油池、独立避雷针。7. 35kv 配电间面积 344.25 m²，净高 5.5m 为单层框架结构；外装修：均刷外墙涂...
