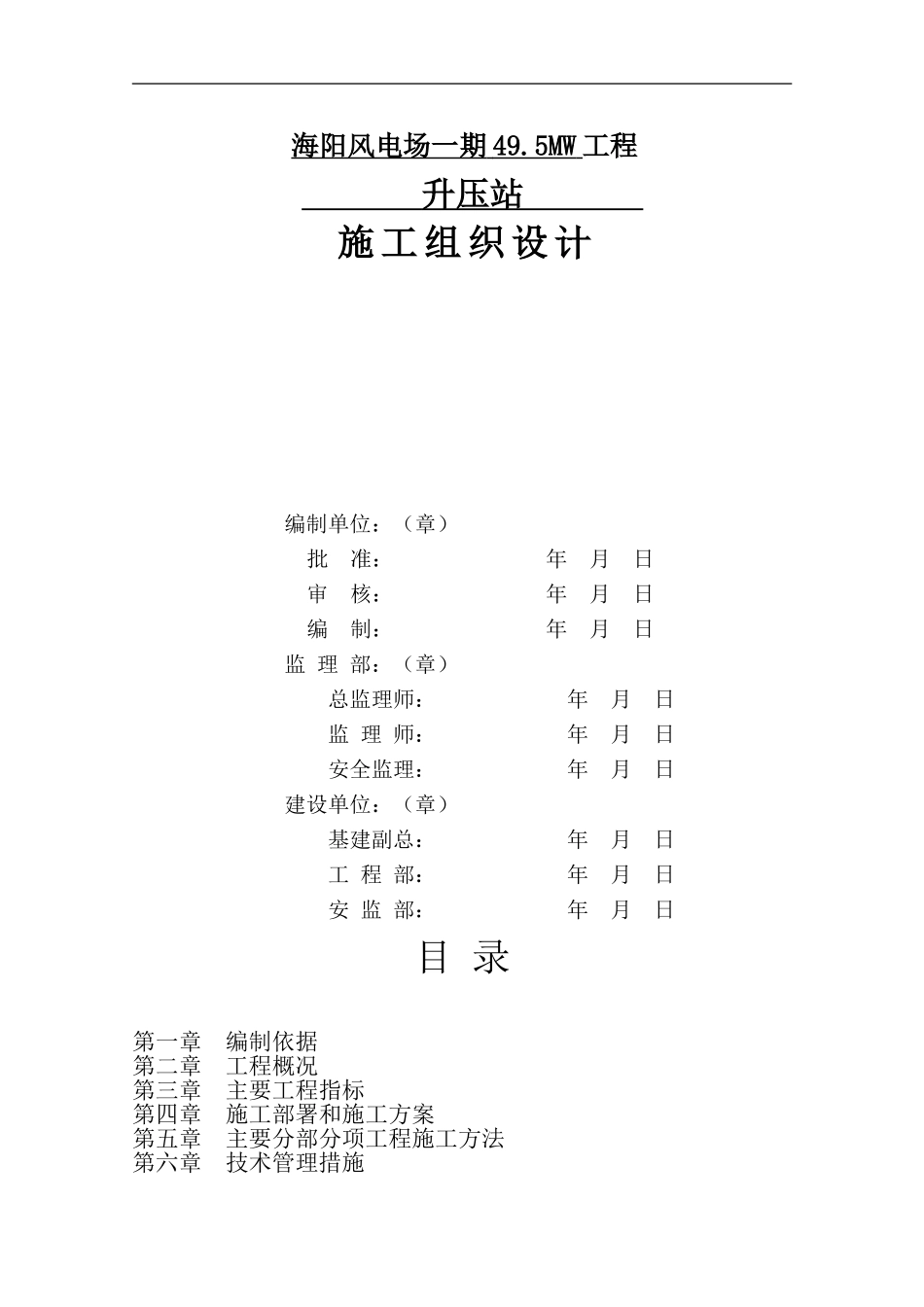

海阳风电场一期 49
5MW 工程 升压站 施 工 组 织 设 计编制单位：（章）批 准： 年 月 日审 核： 年 月 日编 制： 年 月 日监 理 部：（章） 总监理师： 年 月 日监 理 师： 年 月 日 安全监理： 年 月 日建设单位：（章）基建副总： 年 月 日工 程 部： 年 月 日 安 监 部： 年 月 日目 录第一章 编制依据第二章 工程概况第三章 主要工程指标第四章 施工部署和施工方案第五章 主要分部分项工程施工方法第六章 技术管理措施下载后可任意编辑第七章 安全控制措施第八章 工程质量管理措施第九章 工期保证措施第十章 消防保护措施第十一章 文明施工保证措施 海阳垛山风电场一期49

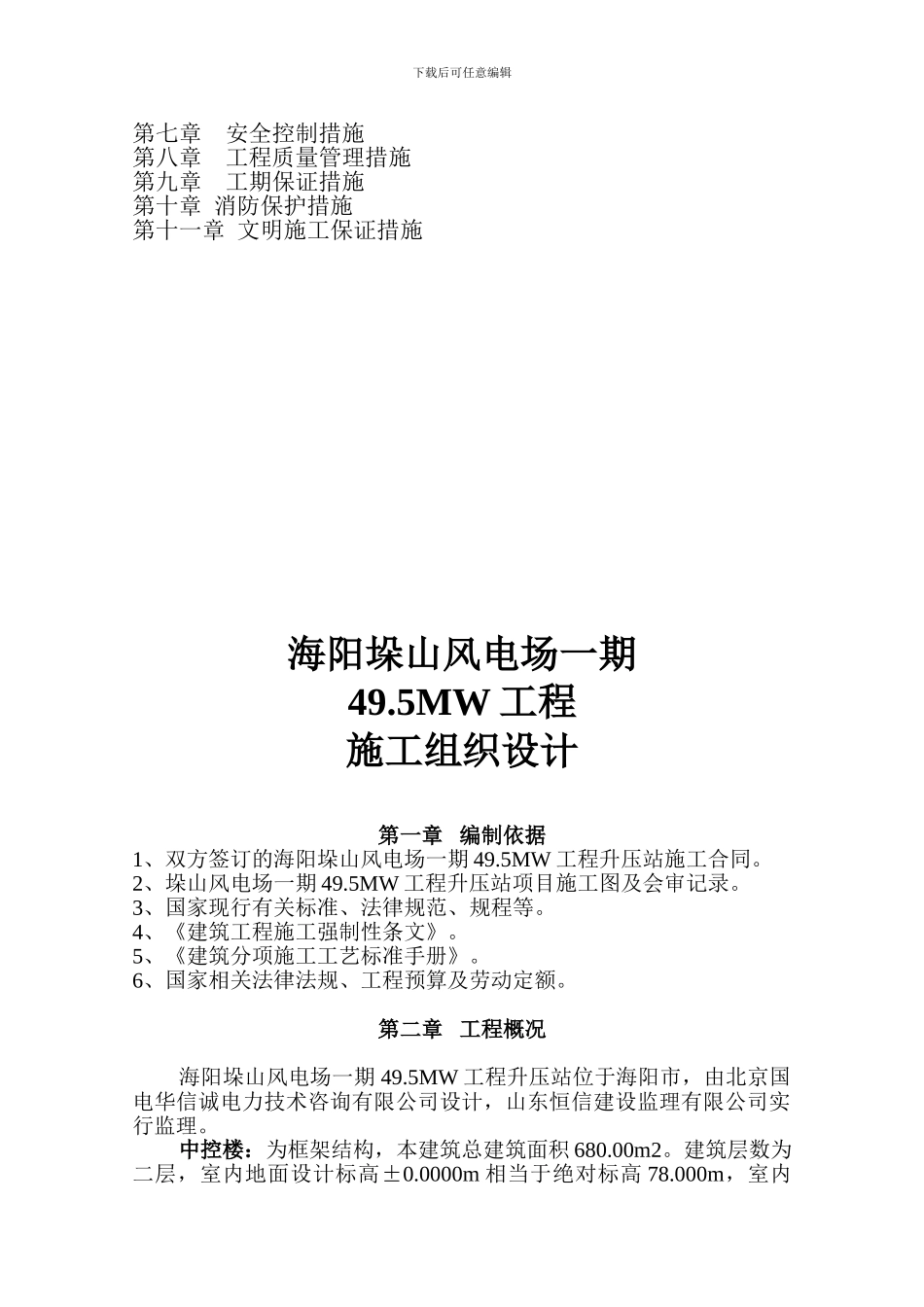

5MW 工程施工组织设计第一章 编制依据1、双方签订的海阳垛山风电场一期 49
5MW 工程升压站施工合同
2、垛山风电场一期 49
5MW 工程升压站项目施工图及会审记录
3、国家现行有关标准、法律规范、规程等
4、《建筑工程施工强制性条文》
5、《建筑分项施工工艺标准手册》
6、国家相关法律法规、工程预算及劳动定额
第二章 工程概况海阳垛山风电场一期 49
5MW 工程升压站位于海阳市，由北京国电华信诚电力技术咨询有限公司设计，山东恒信建设监理有限公司实行监理
中控楼：为框架结构，本建筑总建筑面积 680
建筑层数为二层，室内地面设计标高±0
0000m 相当于绝对标高 78

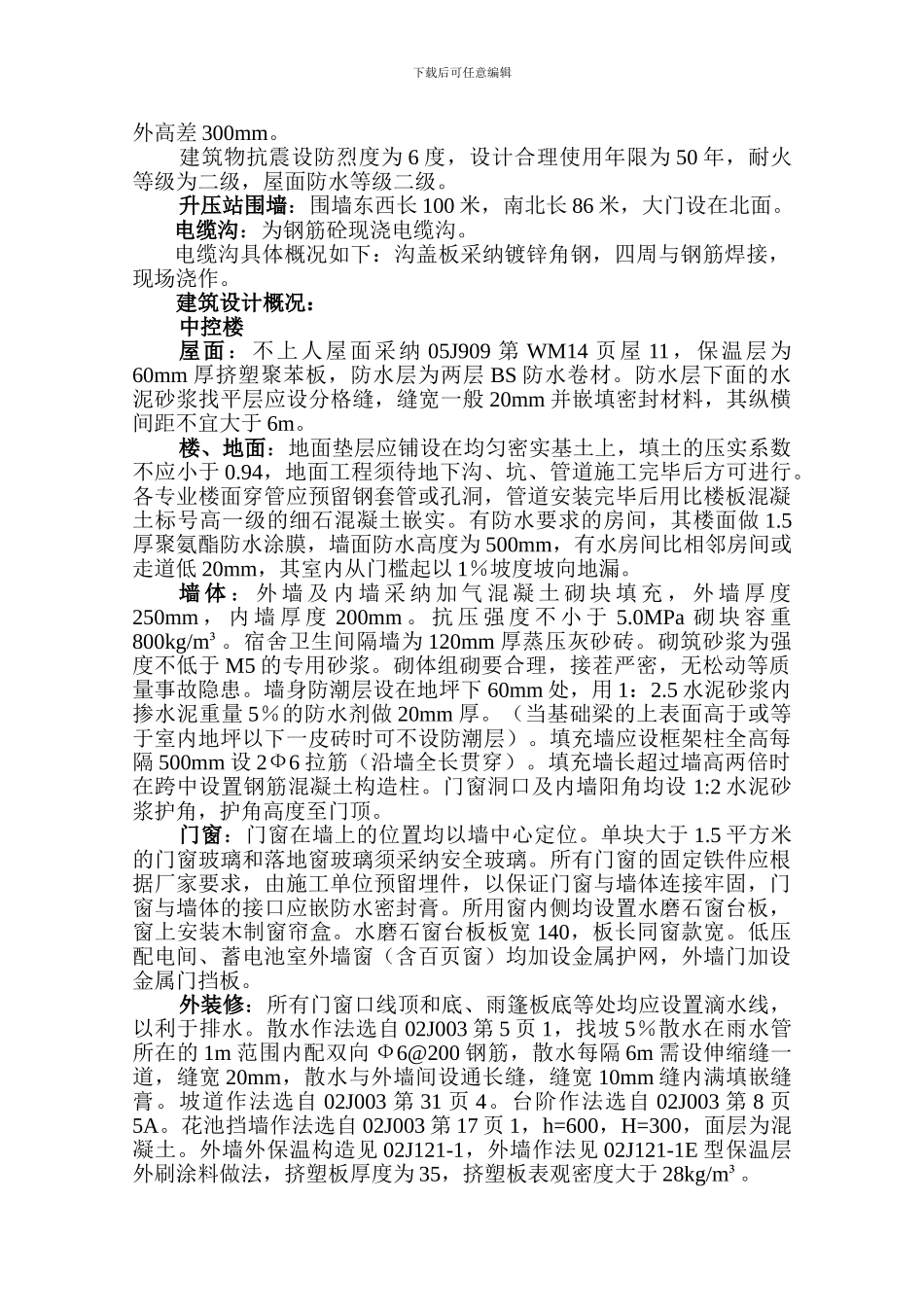

000m，室内下载后可任意编辑外高差 300mm
建筑物抗震设防烈度为 6 度，设计合理使用年限为 50 年，耐火等级为二级，屋面防水等级二级
升压站围墙：围墙东西长 100 米，南北长 86 米，大门设在北面
电缆沟：为钢筋砼现浇电缆沟
电缆沟具体概况如下：沟盖板采纳镀锌角钢，四周与钢筋焊接，现场浇作
建筑设计概况：中控楼屋面：不上人屋面采纳 05J909 第 WM14 页屋 11，保温层
