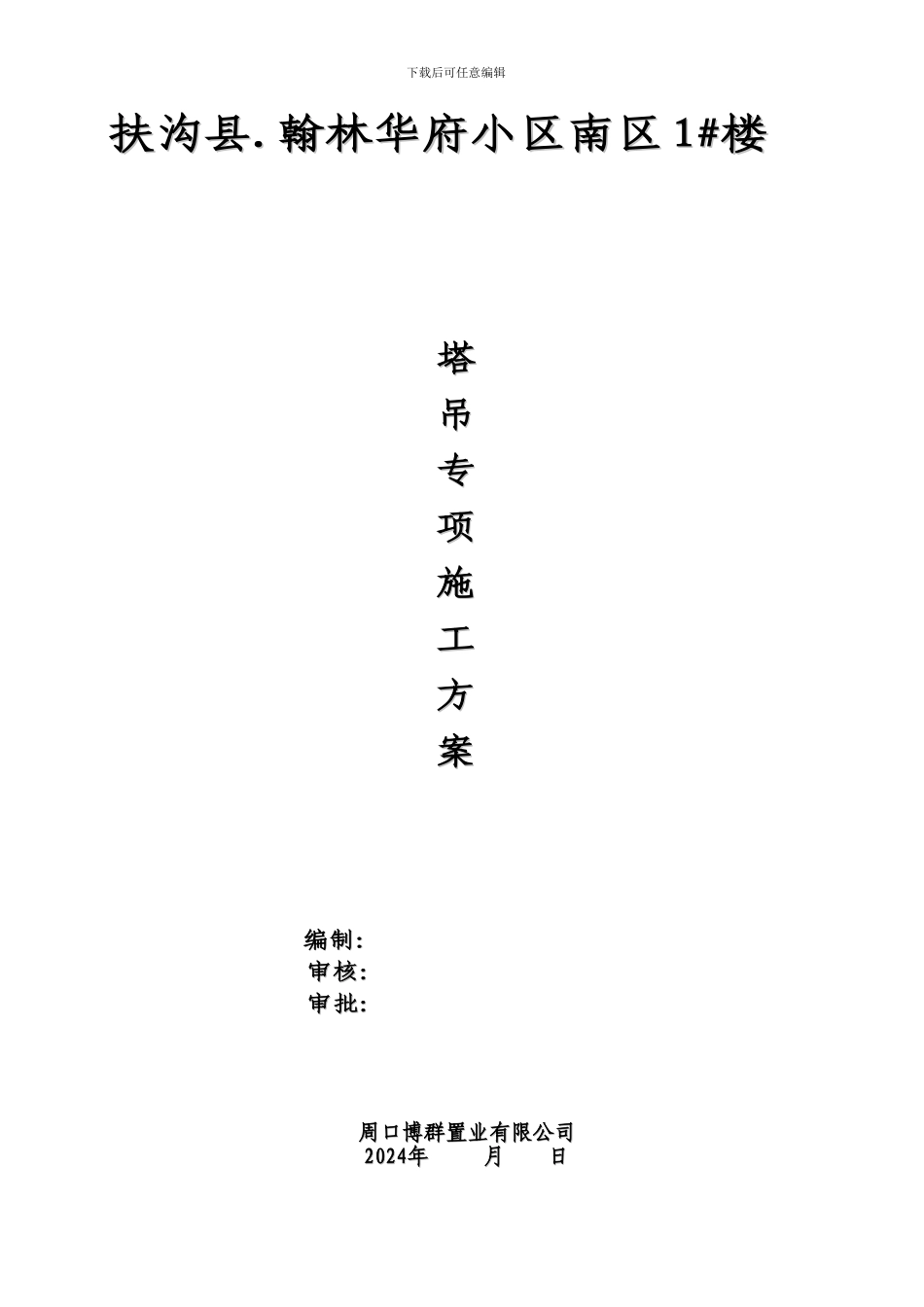

下载后可任意编辑 扶沟县扶沟县..翰林华府小区南区翰林华府小区南区 1#1#楼楼塔塔吊吊专专项项施施工工方方案 案 编制：编制： 审核： 审核： 审批： 审批： 周口博群置业有限公司周口博群置业有限公司 20242024年 月 日 年 月 日 下载后可任意编辑一、编制依据：1、 扶沟县.翰林华府小区南区 1#楼设计图纸。 2、《建筑机械使用安全技术规程》（JGJ33—2001 J119—2001） 3、《起重机司机安全技术考核标准》（GB6702-86）4、《建筑塔式起重机安全规程》（GB5144-85）二、工程概况及地形地貌： 1、本工程建筑面积 4555.74m2,砖混 7 层，室内外高差 0.450 米，建筑高度 21.15 米。本工程耐火等级二级，抗震设防 6 度，使用年限 50 年三、塔吊的选择：1、根据本工程设计和地形地貌特点，选用 C4808 塔吊，臂长 48M，臂端的起重量为 0.8 吨，最大起重量为 5 吨，塔身宽度 B=1.20m。四、塔吊基础1、根据地勘报告及相关文件，塔吊基础持力层以楼层基础持力层一致，基础截面尺寸、砼标号和基础钢筋配筋均按相关要求施工。塔吊基础与楼层基础用钢筋连接，形成整体，加强其稳定性。2、施工方法定位放线：采纳全站仪进行定位放线。基础土石方施工：基础土方先用挖机开挖，在离设计基地标高以上20cm 时用人工开挖、整平、夯实。钢筋施工：采纳人工绑扎安装就位。混凝土施工：采纳商品混凝土，混凝土泵输送，插入式震动棒振捣浇筑。3、施工顺序定位放线→基础土石方开挖→摊座捡底→垫层施工→预埋螺栓放线→地板筋绑扎→钢筋固定架焊接就位→面层筋绑扎→预埋螺栓及塔吊底盘安装→预埋螺栓固定及丝口保护→拉结筋安装→验收→混凝土浇筑→养护→塔吊安装。 五、塔机安装步骤： 1、校正底架水平，其倾斜角度不大于 1‰，紧固底架螺栓。 2、安装基础节及一节标准节。 3、将爬升套装在塔节外（注意将套架有油缸一面对准塔节有踏步一面）。 4、安装回转支承机构（注意装好开口销）。 5、吊装塔帽。 6、装司机室，接好电源。 7、安装平衡臂，并装上两块尾配重。 8、吊装起重臂（在地面上拼好后整体吊装）。 9、吊装平衡块。 10、穿绕钢丝绳。 11、检查机械连接开口销及螺栓拧紧度及电器和液压部分无误后开始塔机顶升加节作业。 12、顶升时必须注意塔机前后平衡，爬升套升空后严禁塔机回转动作。 下载后可任意编辑 13、顶升作业结束后，调塔机起重限位、升高限位、小车变幅限位、力矩限位等，符合要求后...
