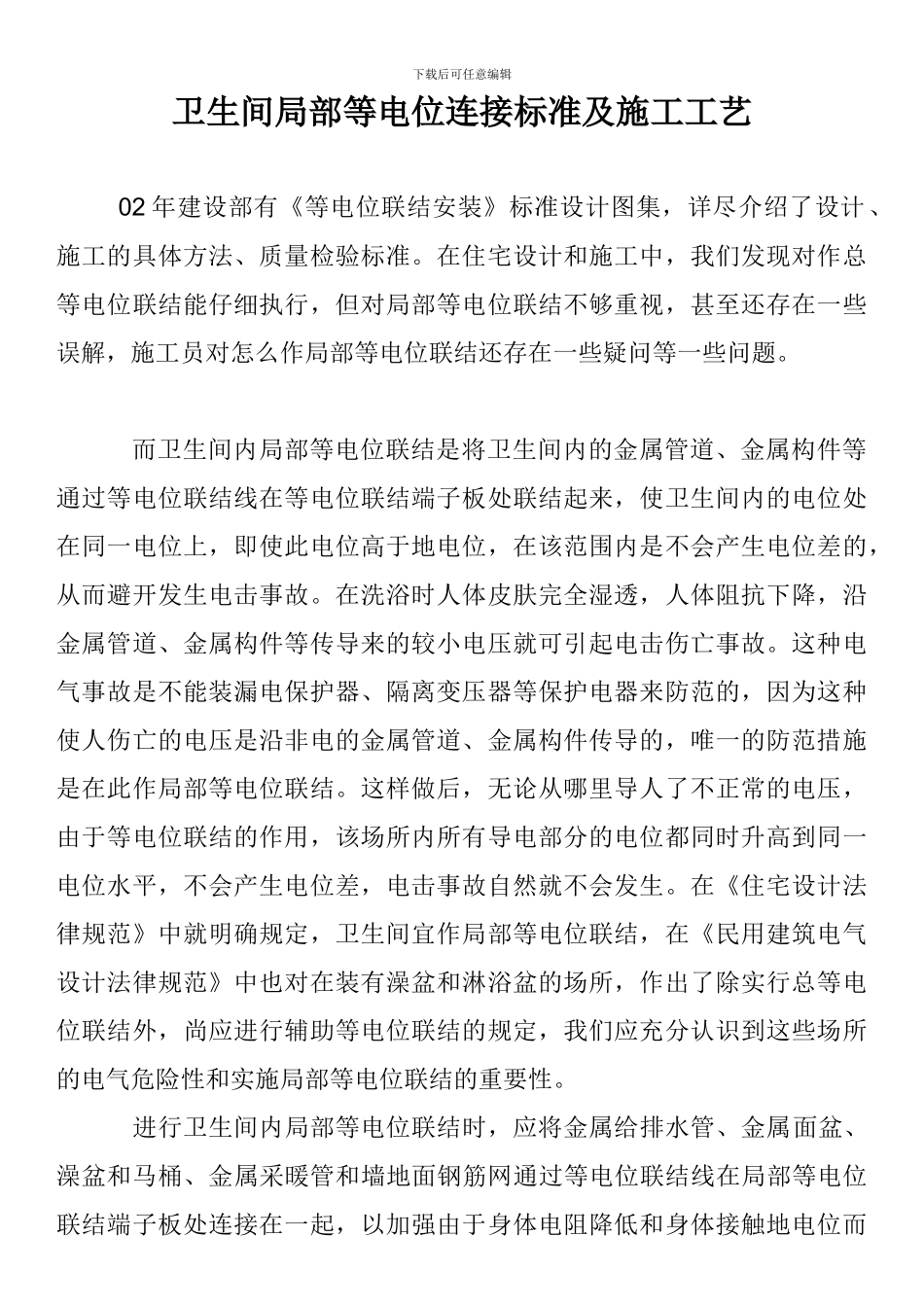

卫生间局部等电位连接标准及施工工艺_第1页
1/2
卫生间局部等电位连接标准及施工工艺_第2页
2/2
下载后可任意编辑卫生间局部等电位连接标准及施工工艺02 年建设部有《等电位联结安装》标准设计图集,详尽介绍了设计、施工的具体方法、质量检验标准。在住宅设计和施工中,我们发现对作总等电位联结能仔细执行,但对局部等电位联结不够重视,甚至还存在一些误解,施工员对怎么作局部等电位联结还存在一些疑问等一些问题。 而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来,使卫生间内的电位处在同一电位上,即使此电位高于地电位,在该范围内是不会产生电位差的,从而避开发生电击事故。在洗浴时人体皮肤完全湿透,人体阻抗下降,沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的,因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的,唯一的防范措施是在此作局部等电位联结。这样做后,无论从哪里导人了不正常的电压,由于等电位联结的作用,该场所内所有导电部分的电位都同时升高到同一电位水平,不会产生电位差,电击事故自然就不会发生。在《住宅设计法律规范》中就明确规定,卫生间宜作局部等电位联结,在《民用建筑电气设计法律规范》中也对在装有澡盆和淋浴盆的场所,作出了除实行总等电位联结外,尚应进行辅助等电位联结的规定,我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。 进行卫生间内局部等电位联结时,应将金属给排水管、金属面盆、澡盆和马桶、金属采暖管和墙地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起,以加强由于身体电阻降低和身体接触地电位而下载后可任意编辑增加电击危险的安全保护。当墙为混凝土墙或者钢结构立面时,墙内钢筋网也宜与等电位联结线连通;金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。 局部等电位联结端子板应设置在方便检测的位置,等电位联结端子板应实行螺栓联结,以便拆卸进行定期检测;等电位联结线采纳 BVR—l X 4 平方毫米导线在地面内和墙内穿 PVC 塑料管暗敷,等电位联结线出地面和墙面时采纳标准 86 盒,由 86 盒引出线为明敷, 局部等电位联结安装完毕后,应进行导通性测试,测试用电源可采纳空载电压为 4~24v 的直流或沟通电源,测试电流不应小于 0.2A,若等电位联结端子板与等电位联结范围内的金属管道等金属体未端之间的电阻不大于 3 欧姆,可认为等电位联结是有效...
