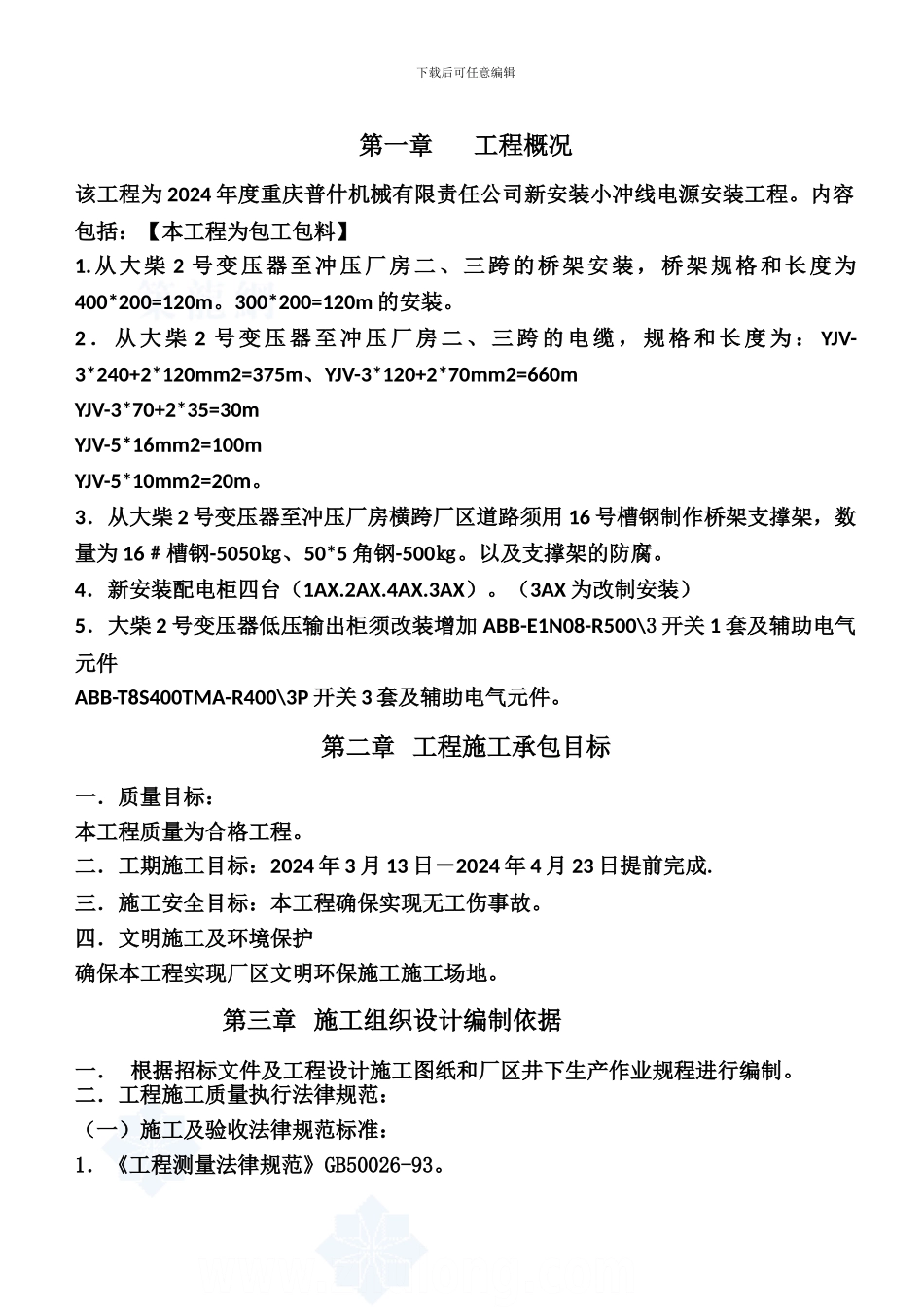

下载后可任意编辑第一章 工程概况该工程为 2024 年度重庆普什机械有限责任公司新安装小冲线电源安装工程。内容包括：【本工程为包工包料】1.从大柴 2 号变压器至冲压厂房二、三跨的桥架安装，桥架规格和长度为400*200=120m。300*200=120m 的安装。2 ． 从 大 柴 2 号 变 压 器 至 冲 压 厂 房 二 、 三 跨 的 电 缆 ， 规 格 和 长 度 为 ： YJV-3*240+2*120mm2=375m、YJV-3*120+2*70mm2=660mYJV-3*70+2*35=30mYJV-5*16mm2=100mYJV-5*10mm2=20m。3．从大柴 2 号变压器至冲压厂房横跨厂区道路须用 16 号槽钢制作桥架支撑架，数量为 16﹟槽钢-5050㎏、50*5 角钢-500㎏。以及支撑架的防腐。4．新安装配电柜四台（1AX.2AX.4AX.3AX）。（3AX 为改制安装）5．大柴 2 号变压器低压输出柜须改装增加 ABB-E1N08-R500\3 开关 1 套及辅助电气元件ABB-T8S400TMA-R400\3P 开关 3 套及辅助电气元件。第二章 工程施工承包目标一．质量目标：本工程质量为合格工程。二．工期施工目标：2024 年 3 月 13 日－2024 年 4 月 23 日提前完成.三．施工安全目标：本工程确保实现无工伤事故。四．文明施工及环境保护确保本工程实现厂区文明环保施工施工场地。第三章 施工组织设计编制依据一． 根据招标文件及工程设计施工图纸和厂区井下生产作业规程进行编制。二．工程施工质量执行法律规范：（一）施工及验收法律规范标准：1．《工程测量法律规范》GB50026-93。下载后可任意编辑2．《现场工业管道焊接工程施工及验收法律规范》GBT50236-98。3．《防腐工程质量检验评定标准》GB50185-93。4．《建筑电缆工程质量检验评定标准》（二）施工安全规程：1．《建筑机械使用安全技术规程》JGJ33－86。2．《建筑施工安全检查标准》JGJ59－99。3．《施工现场临用电安全技术法律规范》JGJ46－88。第四章 施工准备工作一.技术准备1．熟悉施工图纸和进行图纸会审。2．施工现场人员培训学习。3．现场施工机具设备安全技术措施准备。4．编制施工组织设计。二．物质准备1．提出施工材料计划，并加以落实。2．施工主要机械设备的准备。三．劳动力来源及组成（详见附表）四．现场准备（一）做到四通一平1．供电 根据工程施工用设备的数量，功率大小计划用电量及临时接电措施方案，准备好接线电缆及配电柜，保证施工用电正常使用。做好用电审批工作。2．道路施工道路用原已有道路。3．通水 保证施工现场生活用水（现已具备...
