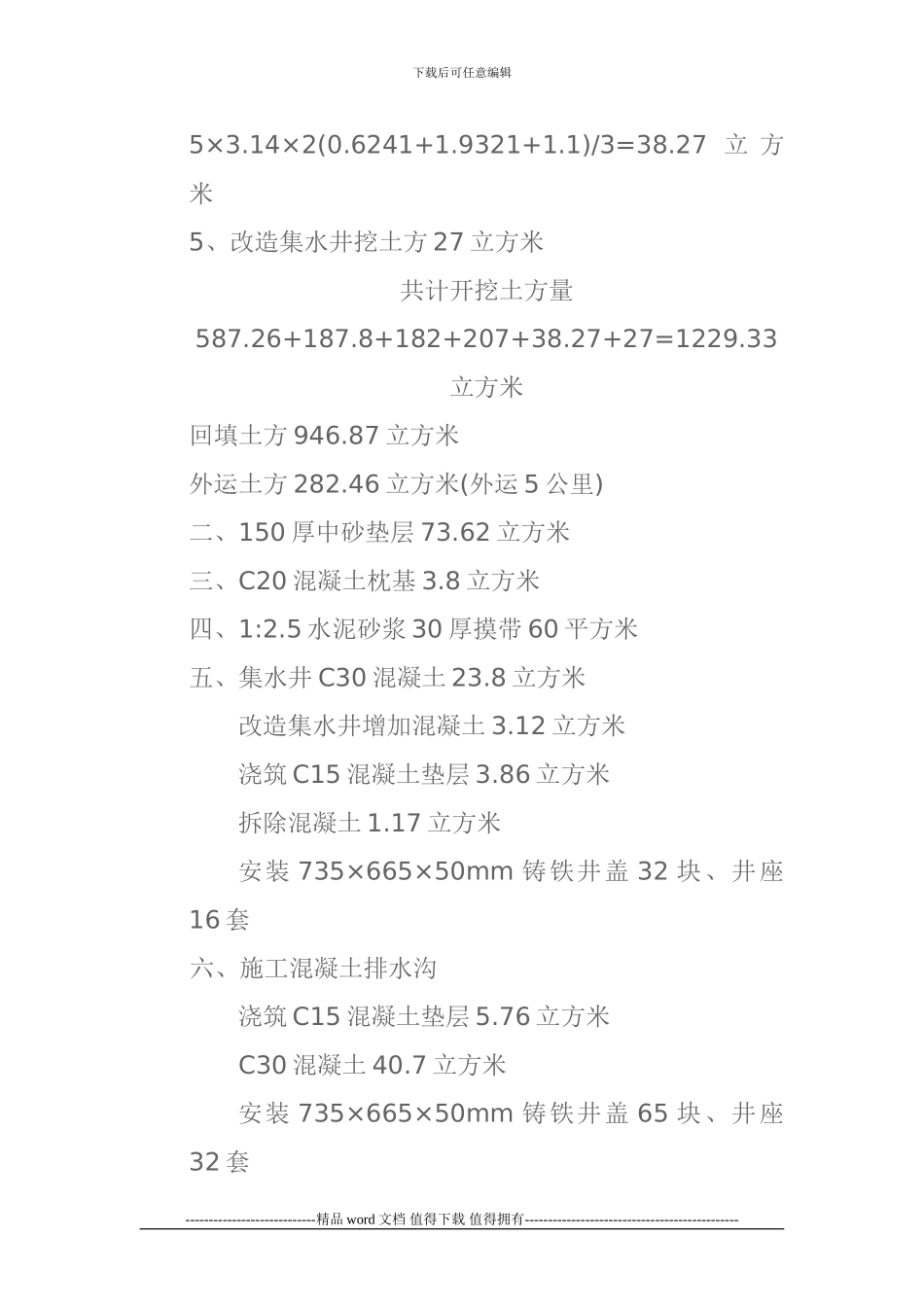

下载后可任意编辑厂西道路雨排水改造工程施工方案 本工程为厂西道路及厂北住宅小区的排水系统改造，排水管分散排入厂南排洪沟，排水管道采纳预制 II 级混凝土承插管，管径为 DN300、DN400。第一节 工程概况及主要工程量本工程的道路排水管位于于道路两侧的路边石内侧，排水管平均埋深１.100 米，集水井深度 1.600 米，检查井深度 2 米。一、机械开挖土方量1、 管道挖土方 316×(1.66+1.3)/2×1.25+(1×2.56+1.3×1.3×1.25)/2=587.26 立方米80×(1.36+1)/2×1.25+(1.36×1.36+1)×1.25/2=187.8 立方米2、 集水井挖土方14×(1.6×2.2+2.854×3.454)×1.9/2=182 立方米3、 排水沟挖土方48×(2.854+1.6)/2×1.90+3.8=207 立方米4、 检查井挖土方----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑5×3.14×2(0.6241+1.9321+1.1)/3=38.27 立 方米5、改造集水井挖土方 27 立方米共计开挖土方量587.26+187.8+182+207+38.27+27=1229.33立方米回填土方 946.87 立方米外运土方 282.46 立方米(外运 5 公里)二、150 厚中砂垫层 73.62 立方米三、C20 混凝土枕基 3.8 立方米四、1:2.5 水泥砂浆 30 厚摸带 60 平方米五、集水井 C30 混凝土 23.8 立方米改造集水井增加混凝土 3.12 立方米浇筑 C15 混凝土垫层 3.86 立方米拆除混凝土 1.17 立方米安装 735×665×50mm 铸铁井盖 32 块、井座16 套六、施工混凝土排水沟浇筑 C15 混凝土垫层 5.76 立方米C30 混凝土 40.7 立方米安装 735×665×50mm 铸铁井盖 65 块、井座32 套----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑七、砌筑 φ1000 检查井 5 个、装井盖及井座 5 套 八、D400 管道疏通 168 米、D300 管道疏通 90 米、原有集水井清污 21 个。九、新旧集水井混凝土结合面刷 52.5 级素水泥浆一遍共计 3.7 平方米。主要排水工程量汇总名称管径数量（m）名称尺寸(mm)数量（个）排水管D=300（支管）80集水井新增集水井 1600×800×190014D=400（主管）316800×800×1900改为1600×800×19004检查井φ=1000红砖砌筑5混凝土排水沟800×180048m第二节 施工计划一、施工总体部署厂西道路是二道江发电公司厂区与市区及住宅生活区车辆及行人进出的重要的主干...
