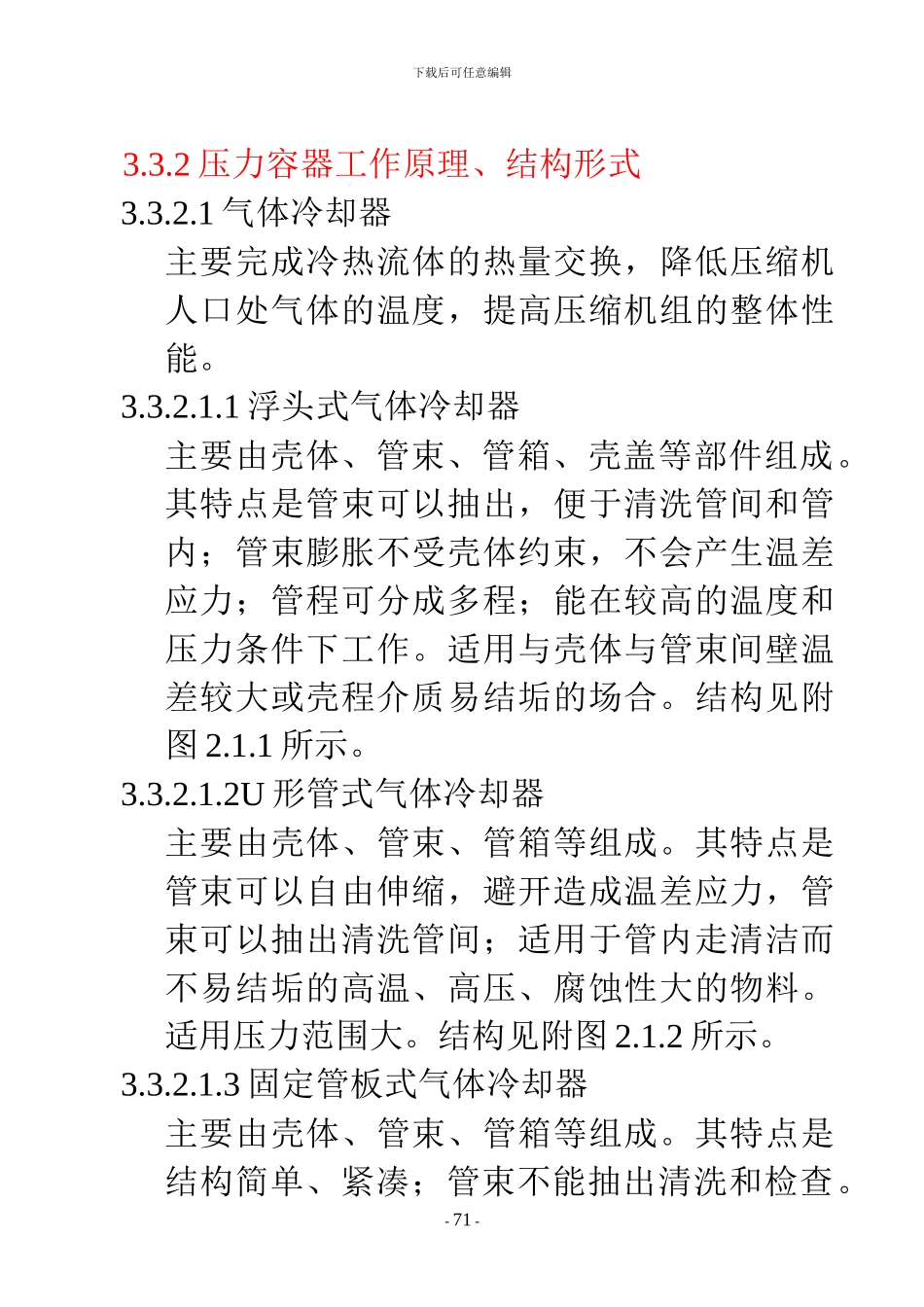

下载后可任意编辑3.3 压力容器3.3.1 压力容器的分类3.3.1.1 按压力容器设计压力分类：可分为：低压容器、中压容器、高压容器。 低压（L）:0.1MPa≤p<1.6 MPa中压（M）：1.6MPa≤p<10 MPa高压（H）：10MPa≤p<100 Mpa3.3.1.2 按压力容器在生产工艺过程中的作用原理分类：可分为：换热容器、分离容器、储存容器、反应容器。换热容器：主要是用于完成介质的热量交换。分离容器：主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器。储存容器：主要用于储存、盛装气体、液体液化气体等介质。反应容器：主要是用于完成介质的物理、化学反应的压力容器。- 70 -下载后可任意编辑3.3.2 压力容器工作原理、结构形式3.3.2.1 气体冷却器主要完成冷热流体的热量交换，降低压缩机人口处气体的温度，提高压缩机组的整体性能。3.3.2.1.1 浮头式气体冷却器主要由壳体、管束、管箱、壳盖等部件组成。其特点是管束可以抽出，便于清洗管间和管内；管束膨胀不受壳体约束，不会产生温差应力；管程可分成多程；能在较高的温度和压力条件下工作。适用与壳体与管束间壁温差较大或壳程介质易结垢的场合。结构见附图 2.1.1 所示。3.3.2.1.2U 形管式气体冷却器主要由壳体、管束、管箱等组成。其特点是管束可以自由伸缩，避开造成温差应力，管束可以抽出清洗管间；适用于管内走清洁而不易结垢的高温、高压、腐蚀性大的物料。适用压力范围大。结构见附图 2.1.2 所示。3.3.2.1.3 固定管板式气体冷却器主要由壳体、管束、管箱等组成。其特点是结构简单、紧凑；管束不能抽出清洗和检查。- 71 -下载后可任意编辑适用于壳程介质清洁、不易结垢、温差不大的场合。结构见附图 2.1.3 所示。3.3.2.1.4 填料函式气体冷却器主要由壳体、管束、管箱、填料函和填料压盖等组成。其特点是管束可以自由伸缩，避开造成温差应力；管束可以抽出，便于清洗管间和管内；填料函处有泄露能及时发现，检 修 方 便 。 但 壳 程 设 计 压 力 不 宜 高 于2.5MPa，且不宜处理易挥发、易燃、易爆、有毒介质。结构见附图 2.1.4 所示。3.3.2.1.5 穿片式气体冷却器主要由壳体、管束、水箱、分离器等组成。其特点是单位体积的换热面积大，传热性能好，流动阻力小，分离器布置在冷却器壳体内部，减少设备数量；管束可以抽出，进行清洗和检修。主要应用在 DH 压缩机组和其他空压机和氮压机组上。结构见附图 2.1.5 所示。3.3.2.1.6 双金属复合管式气体冷...
