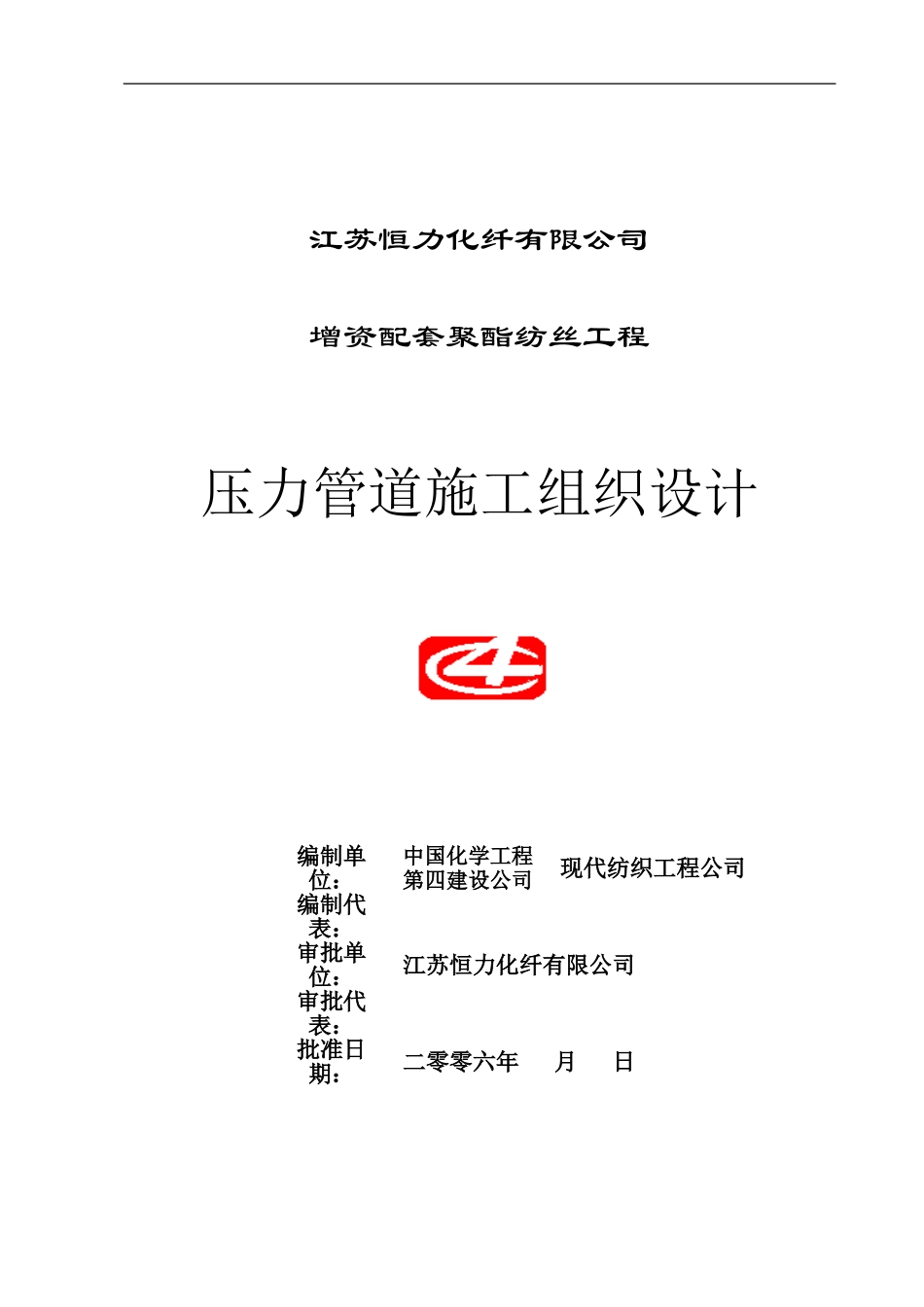

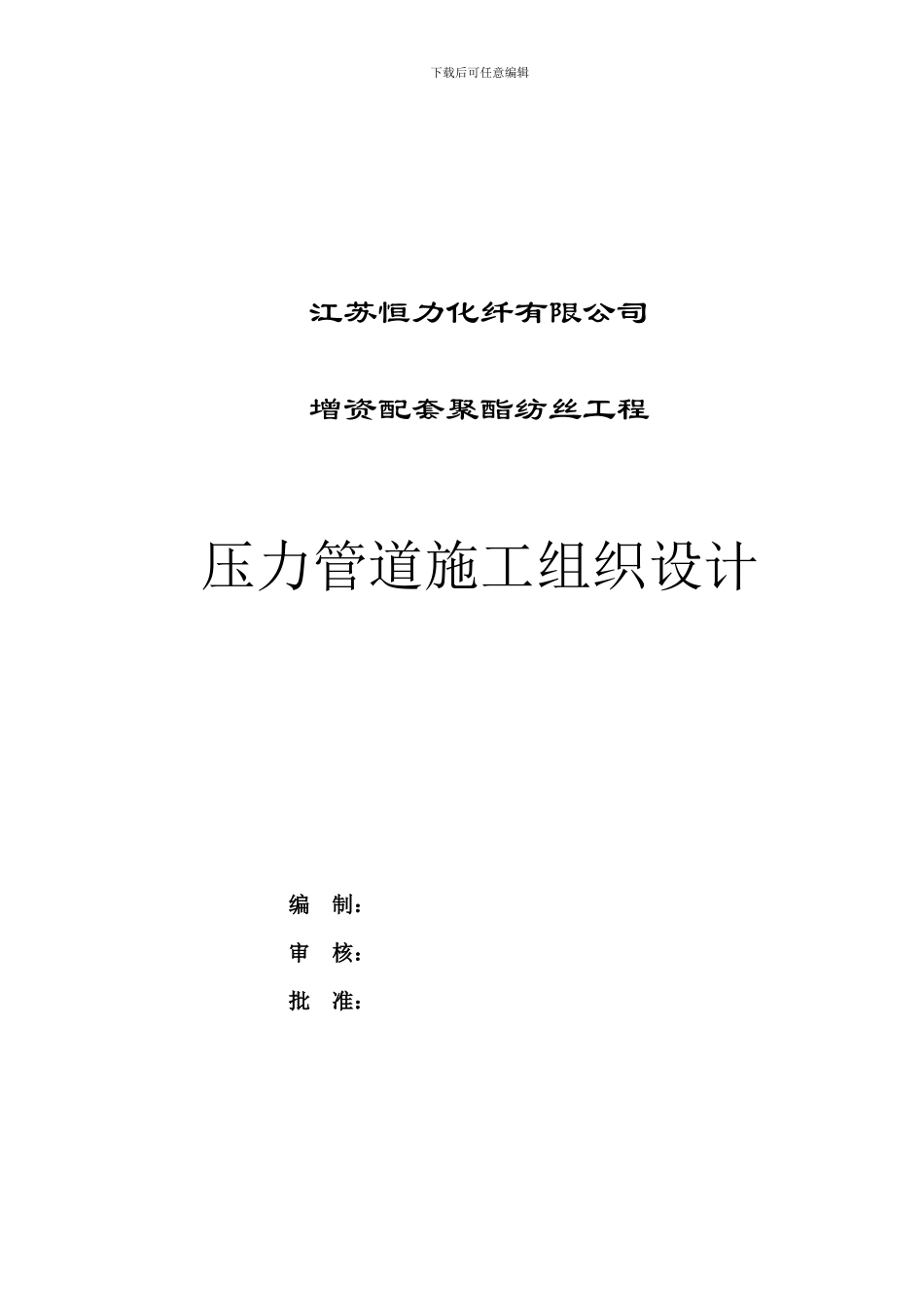

江苏恒力化纤有限公司增资配套聚酯纺丝工程压力管道施工组织设计编制单位：中国化学工程现代纺织工程公司第四建设公司编制代表：审批单位：江苏恒力化纤有限公司审批代表：批准日期：二零零六年 月 日下载后可任意编辑江苏恒力化纤有限公司增资配套聚酯纺丝工程压力管道施工组织设计编 制：审 核：批 准： 下载后可任意编辑目 录1编制说明 …………………………………………………………12工程概况 …………………………………………………………13施工部署与施工组织机构及职责 …………………………………24工艺管道主要施工方法 ……………………………………………45管道安装 ……………………………………………………………96夹套管安装 …………………………………………………………177工艺管道焊接施工 …………………………………………………258施工进度计划 ………………………………………………………309质量保证措施 ………………………………………………………3210安全保证措施 ………………………………………………………5211选用的主要机械及其使用计划 ……………………………………6112主材库的管理办法 …………………………………………………6313现场文明施工措施 …………………………………………………6514内部施工质量及进度奖惩办法 ……………………………………74下载后可任意编辑1. 编制说明：1.1 本施工组织设计是依据江苏恒力化纤有限公司提供的工艺管道图纸和相关的标准法律规范进行编制。该工程为增资配套聚酯纺丝工程，聚酯装置为年产 20 万吨纤维级聚酯熔体和切片的生产线，所引进技术为德国吉玛公司的五釜工艺流程技术。我单位承建聚酯车间和热媒站的工艺管道施工及罐区和泵房等的配套管道安装工程。1.2 本工程中拟采纳的主要标准法律规范： GB50235—97《工业金属管道工程施工及验收法律规范》GB50236—98《现场设备、工业管道焊接工程施工及验收法律规范》吉玛公司提供的聚酯车间作业指导书 WN－B003－0100ENWN－B003－0105ENWN－T001－0060E 等FJJ211-86《夹套管施工及验收法律规范》 WN-E005-0850E、WNE5854E 夹套管作业指导书及允许偏差 上海纺织设计院提供的施工图纸吉玛公司提供的管道系统安装指导书。DIN EN25817 焊接质量说明（Quality of welding specification）DIN EN287 钢 焊 接 焊 工 资 格 证 明 （ Qualification of welders for ...
