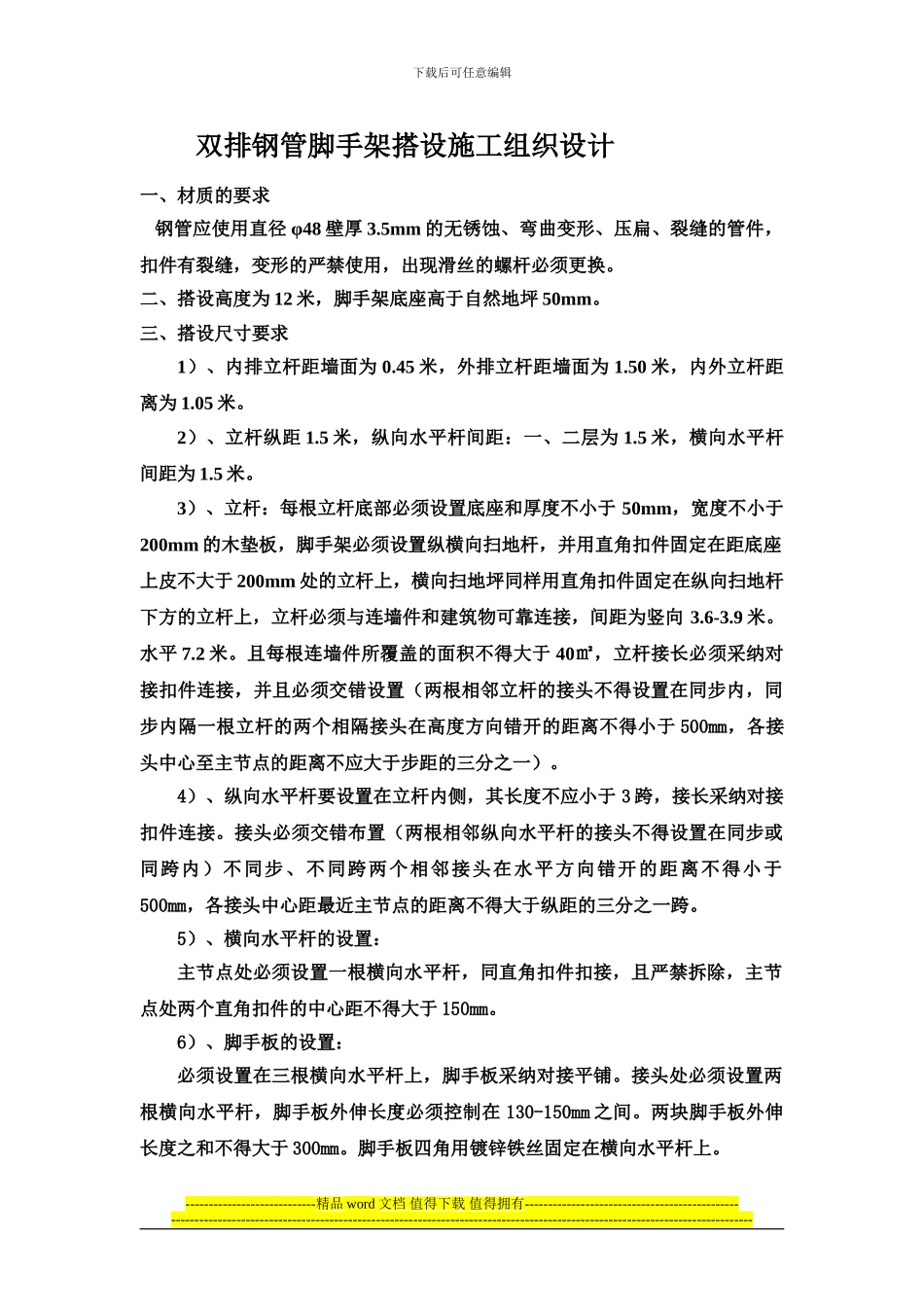

下载后可任意编辑双排钢管脚手架搭设施工组织设计一、材质的要求 钢管应使用直径 φ48 壁厚 3.5mm 的无锈蚀、弯曲变形、压扁、裂缝的管件，扣件有裂缝，变形的严禁使用，出现滑丝的螺杆必须更换。二、搭设高度为 12 米，脚手架底座高于自然地坪 50mm。三、搭设尺寸要求1）、内排立杆距墙面为 0.45 米，外排立杆距墙面为 1.50 米，内外立杆距离为 1.05 米。2）、立杆纵距 1.5 米，纵向水平杆间距：一、二层为 1.5 米，横向水平杆间距为 1.5 米。3）、立杆：每根立杆底部必须设置底座和厚度不小于 50mm，宽度不小于200mm 的木垫板，脚手架必须设置纵横向扫地杆，并用直角扣件固定在距底座上皮不大于 200mm 处的立杆上，横向扫地坪同样用直角扣件固定在纵向扫地杆下方的立杆上，立杆必须与连墙件和建筑物可靠连接，间距为竖向 3.6-3.9 米。水平 7.2 米。且每根连墙件所覆盖的面积不得大于 40㎡，立杆接长必须采纳对接扣件连接，并且必须交错设置（两根相邻立杆的接头不得设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不得小于 500mm，各接头中心至主节点的距离不应大于步距的三分之一）。4）、纵向水平杆要设置在立杆内侧，其长度不应小于 3 跨，接长采纳对接扣件连接。接头必须交错布置（两根相邻纵向水平杆的接头不得设置在同步或同跨内）不同步、不同跨两个相邻接头在水平方向错开的距离不得小于500mm，各接头中心距最近主节点的距离不得大于纵距的三分之一跨。5）、横向水平杆的设置：主节点处必须设置一根横向水平杆，同直角扣件扣接，且严禁拆除，主节点处两个直角扣件的中心距不得大于 150mm。6）、脚手板的设置：必须设置在三根横向水平杆上，脚手板采纳对接平铺。接头处必须设置两根横向水平杆，脚手板外伸长度必须控制在 130-150mm 之间。两块脚手板外伸长度之和不得大于 300mm。脚手板四角用镀锌铁丝固定在横向水平杆上。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑7）、连墙件靠近主节点设置，偏高主节点的距离不得大于 300mm。并从底层为一步纵向水平杆处开始设置，并采纳一杆四扣与剪力墙刚性连接，连墙件应呈水平设置，如不能水平设置时，与脚手架...
