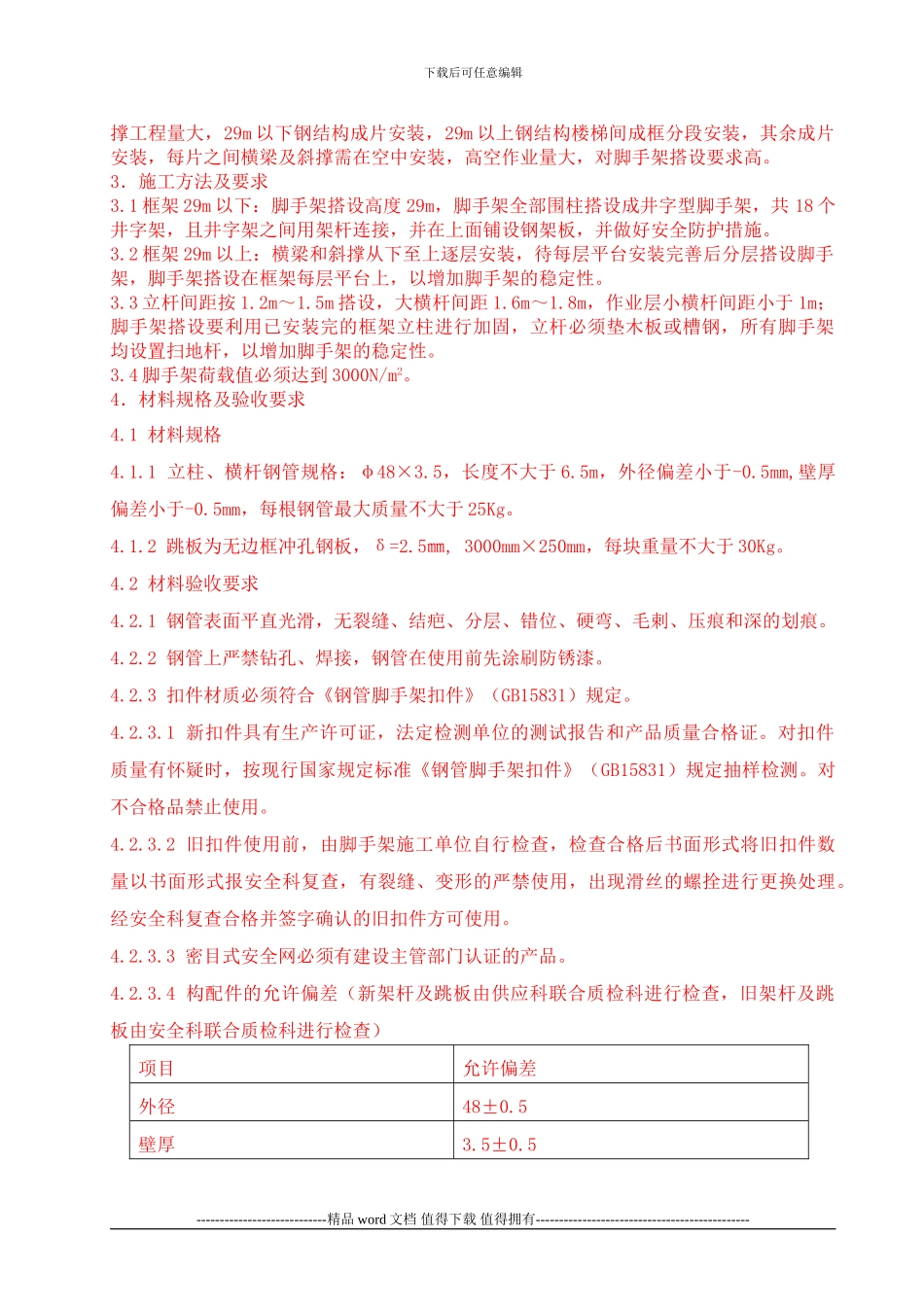

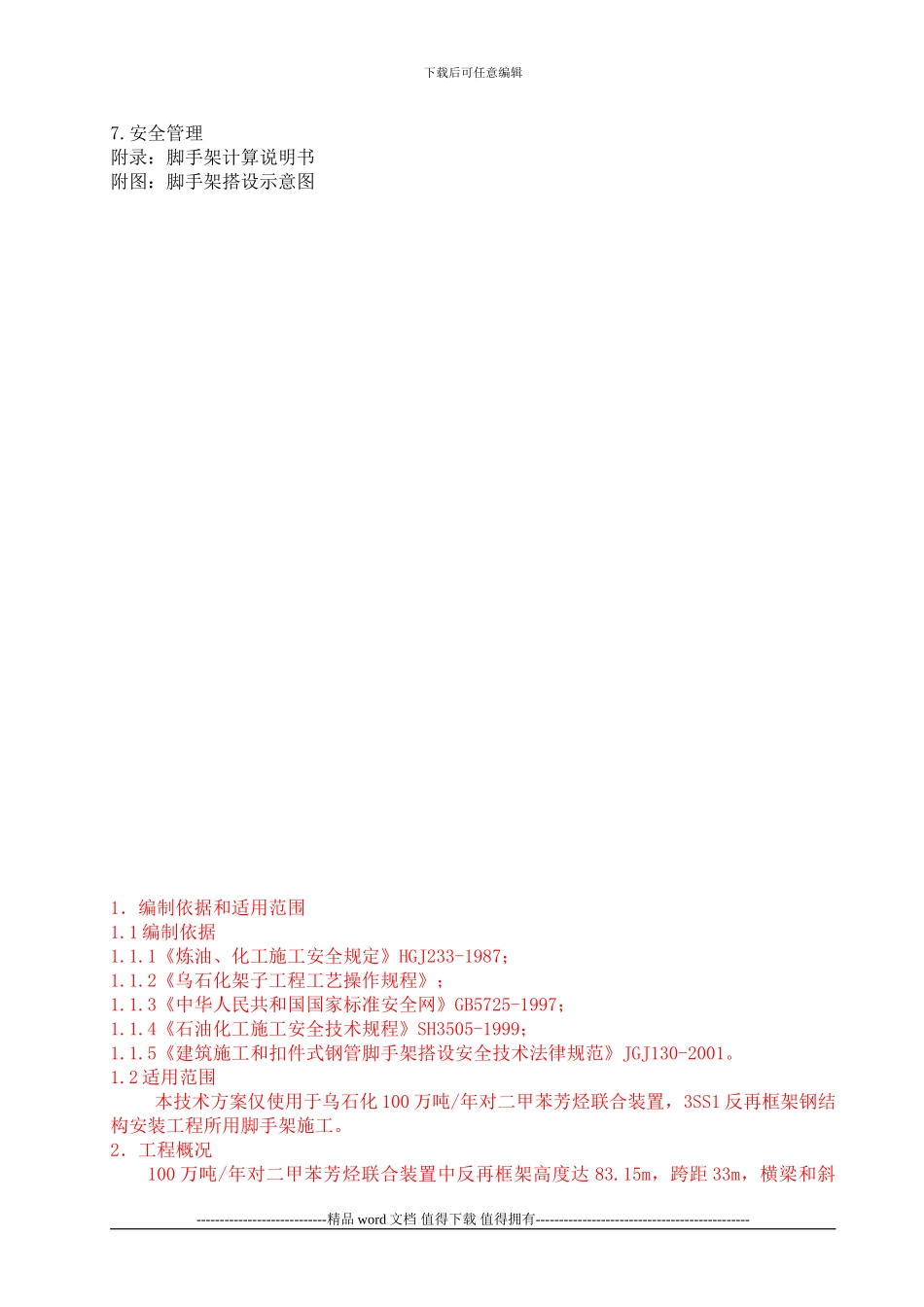

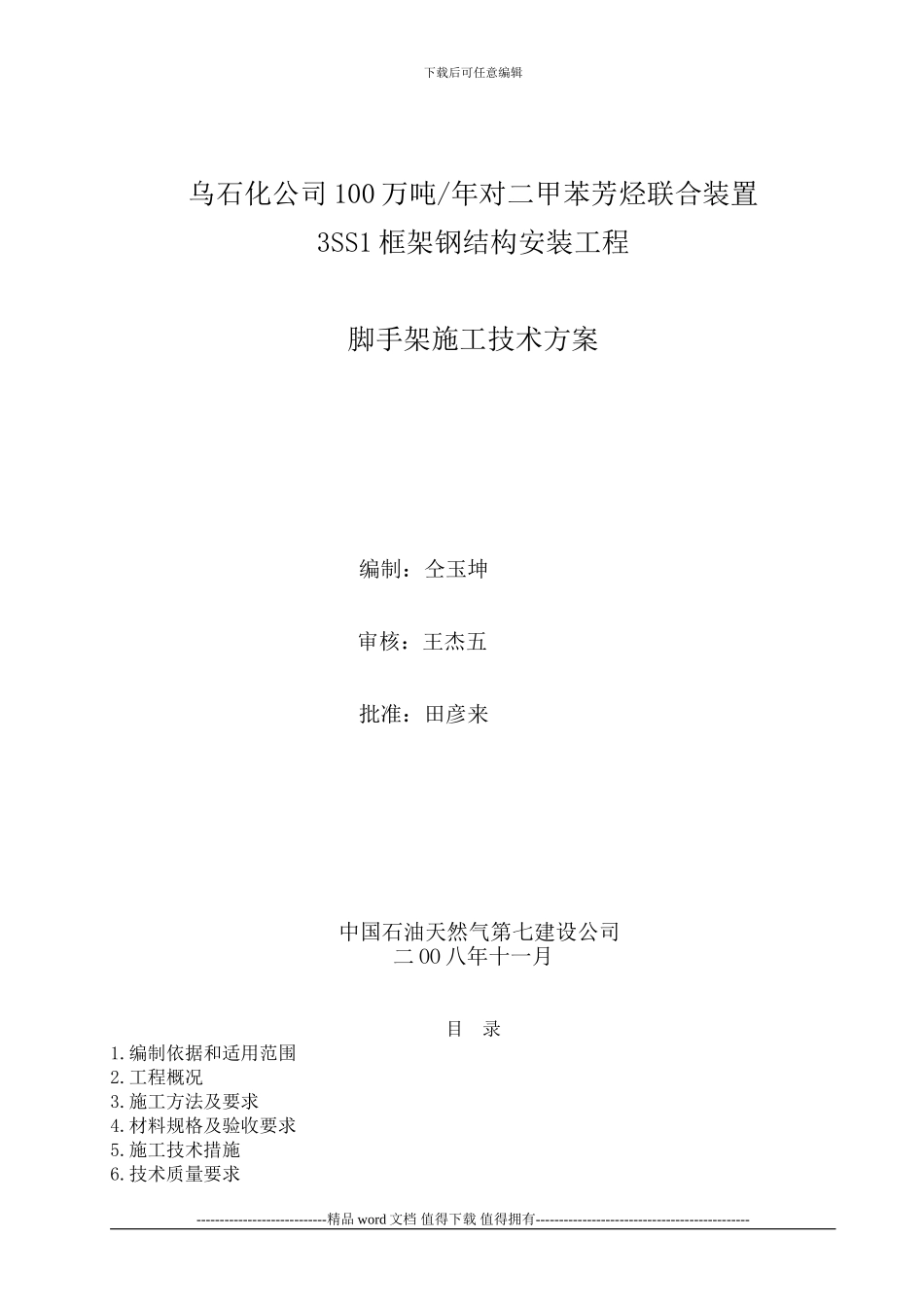

下载后可任意编辑乌石化公司 100 万吨/年对二甲苯芳烃联合装置3SS1 框架钢结构安装工程脚手架施工技术方案 编制：仝玉坤 审核：王杰五 批准：田彦来 中国石油天然气第七建设公司二 OO 八年十一月目 录1.编制依据和适用范围2.工程概况3.施工方法及要求4.材料规格及验收要求5.施工技术措施6.技术质量要求----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑7.安全管理附录：脚手架计算说明书附图：脚手架搭设示意图1．编制依据和适用范围1.1 编制依据1.1.1《炼油、化工施工安全规定》HGJ233-1987；1.1.2《乌石化架子工程工艺操作规程》；1.1.3《中华人民共和国国家标准安全网》GB5725-1997；1.1.4《石油化工施工安全技术规程》SH3505-1999；1.1.5《建筑施工和扣件式钢管脚手架搭设安全技术法律规范》JGJ130-2001。1.2 适用范围本技术方案仅使用于乌石化 100 万吨/年对二甲苯芳烃联合装置，3SS1 反再框架钢结构安装工程所用脚手架施工。2．工程概况100 万吨/年对二甲苯芳烃联合装置中反再框架高度达 83.15m，跨距 33m，横梁和斜----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑撑工程量大，29m 以下钢结构成片安装，29m 以上钢结构楼梯间成框分段安装，其余成片安装，每片之间横梁及斜撑需在空中安装，高空作业量大，对脚手架搭设要求高。3．施工方法及要求3.1 框架 29m 以下：脚手架搭设高度 29m，脚手架全部围柱搭设成井字型脚手架，共 18 个井字架，且井字架之间用架杆连接，并在上面铺设钢架板，并做好安全防护措施。3.2 框架 29m 以上：横梁和斜撑从下至上逐层安装，待每层平台安装完善后分层搭设脚手架，脚手架搭设在框架每层平台上，以增加脚手架的稳定性。3.3 立杆间距按 1.2m～1.5m 搭设，大横杆间距 1.6m～1.8m，作业层小横杆间距小于 1m；脚手架搭设要利用已安装完的框架立柱进行加固，立杆必须垫木板或槽钢，所有脚手架均设置扫地杆，以增加脚手架的稳定性。3.4 脚手架荷载值必须达到 3000N/m2。4．材料规格及验收要求4.1 材料规格4.1.1 立柱、横杆钢管规格：φ48×3.5，长度不大于 6.5m，外径偏差小于-0.5mm,壁厚偏差小于-0.5mm，每根钢管最大质量不大于 25Kg。4.1.2 跳板为无边框冲孔钢板，δ=2.5㎜, 3000mm×250mm，每块...
