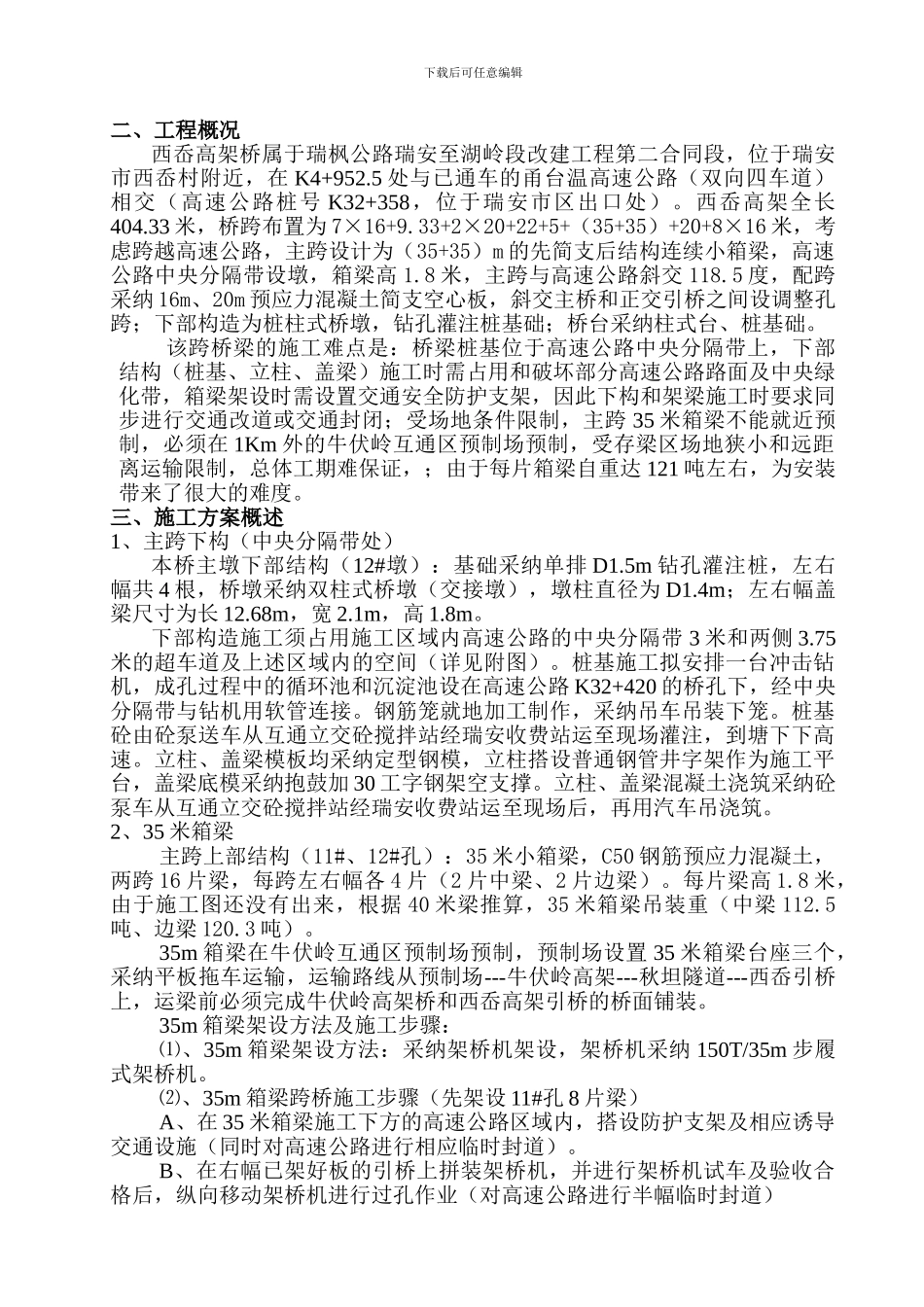

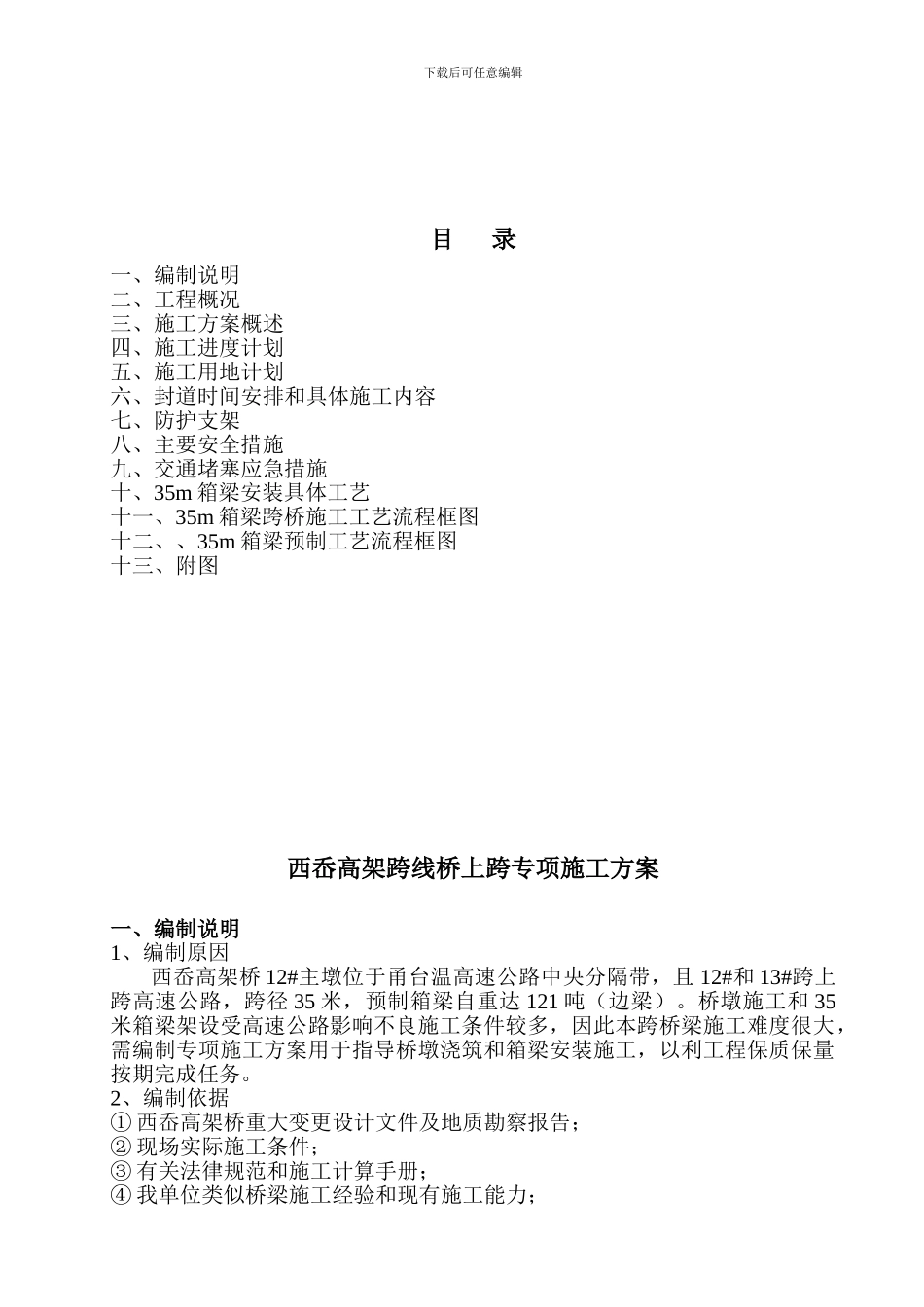

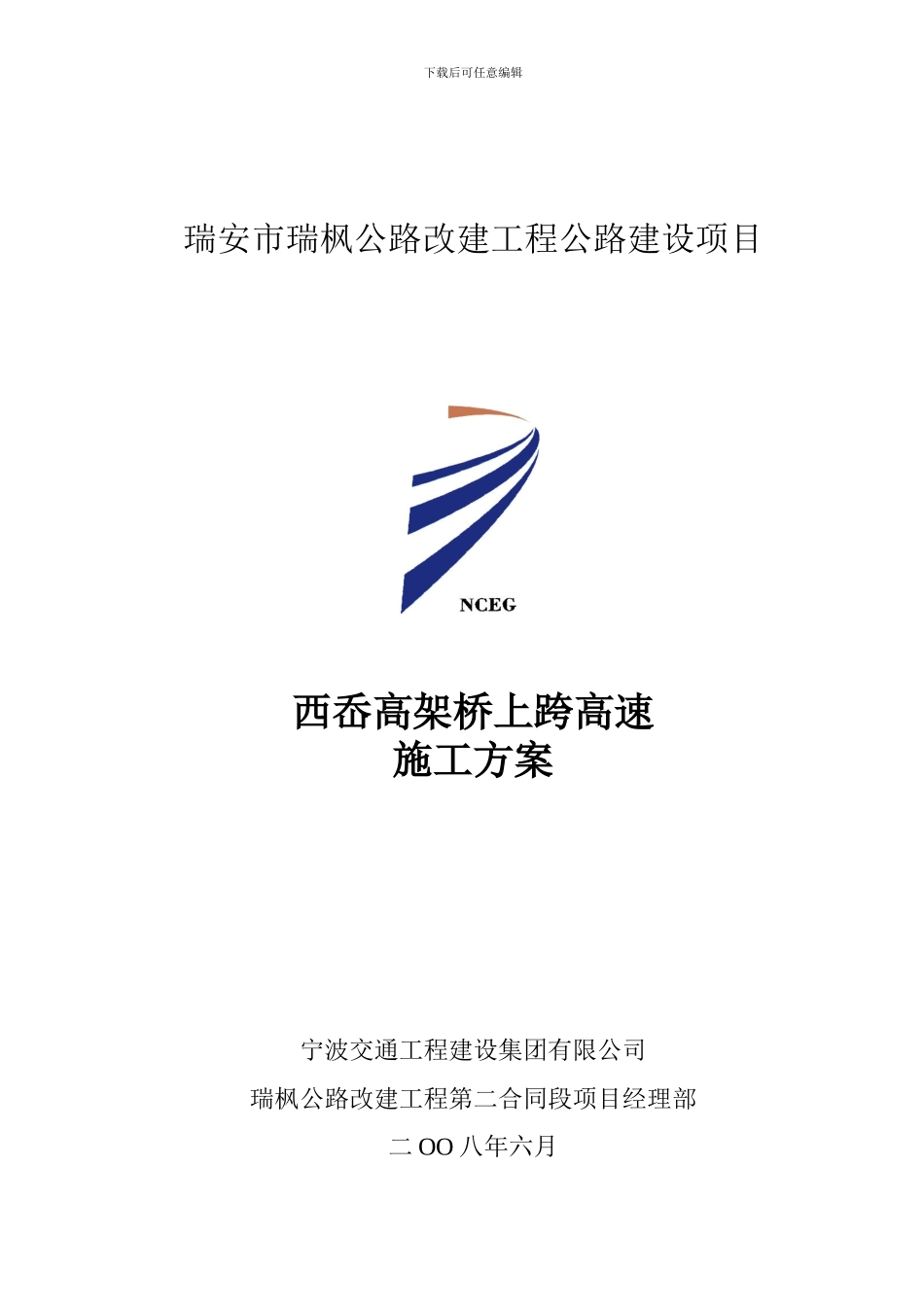

下载后可任意编辑瑞安市瑞枫公路改建工程公路建设项目西岙高架桥上跨高速施工方案宁波交通工程建设集团有限公司瑞枫公路改建工程第二合同段项目经理部二 OO 八年六月下载后可任意编辑目 录一、编制说明二、工程概况三、施工方案概述四、施工进度计划五、施工用地计划六、封道时间安排和具体施工内容七、防护支架八、主要安全措施九、交通堵塞应急措施十、35m 箱梁安装具体工艺十一、35m 箱梁跨桥施工工艺流程框图十二、、35m 箱梁预制工艺流程框图十三、附图西岙高架跨线桥上跨专项施工方案一、编制说明1、编制原因西岙高架桥 12#主墩位于甬台温高速公路中央分隔带，且 12#和 13#跨上跨高速公路，跨径 35 米，预制箱梁自重达 121 吨（边梁）。桥墩施工和 35米箱梁架设受高速公路影响不良施工条件较多，因此本跨桥梁施工难度很大，需编制专项施工方案用于指导桥墩浇筑和箱梁安装施工，以利工程保质保量按期完成任务。2、编制依据① 西岙高架桥重大变更设计文件及地质勘察报告；② 现场实际施工条件；③ 有关法律规范和施工计算手册；④ 我单位类似桥梁施工经验和现有施工能力；下载后可任意编辑二、工程概况西岙高架桥属于瑞枫公路瑞安至湖岭段改建工程第二合同段，位于瑞安市西岙村附近，在 K4+952.5 处与已通车的甬台温高速公路（双向四车道）相交（高速公路桩号 K32+358，位于瑞安市区出口处）。西岙高架全长404.33 米，桥跨布置为 7×16+9.33+2×20+22+5+（35+35）+20+8×16 米，考虑跨越高速公路，主跨设计为（35+35）m 的先简支后结构连续小箱梁，高速公路中央分隔带设墩，箱梁高 1.8 米，主跨与高速公路斜交 118.5 度，配跨采纳 16m、20m 预应力混凝土简支空心板，斜交主桥和正交引桥之间设调整孔跨；下部构造为桩柱式桥墩，钻孔灌注桩基础；桥台采纳柱式台、桩基础。该跨桥梁的施工难点是：桥梁桩基位于高速公路中央分隔带上，下部结构（桩基、立柱、盖梁）施工时需占用和破坏部分高速公路路面及中央绿化带，箱梁架设时需设置交通安全防护支架，因此下构和架梁施工时要求同步进行交通改道或交通封闭；受场地条件限制，主跨 35 米箱梁不能就近预制，必须在 1Km 外的牛伏岭互通区预制场预制，受存梁区场地狭小和远距离运输限制，总体工期难保证，；由于每片箱梁自重达 121 吨左右，为安装带来了很大的难度。三、施工方案概述1、主跨下构（中央分隔带处）本桥主墩下部结构（12#墩）：基础采纳单排 D1.5m...
