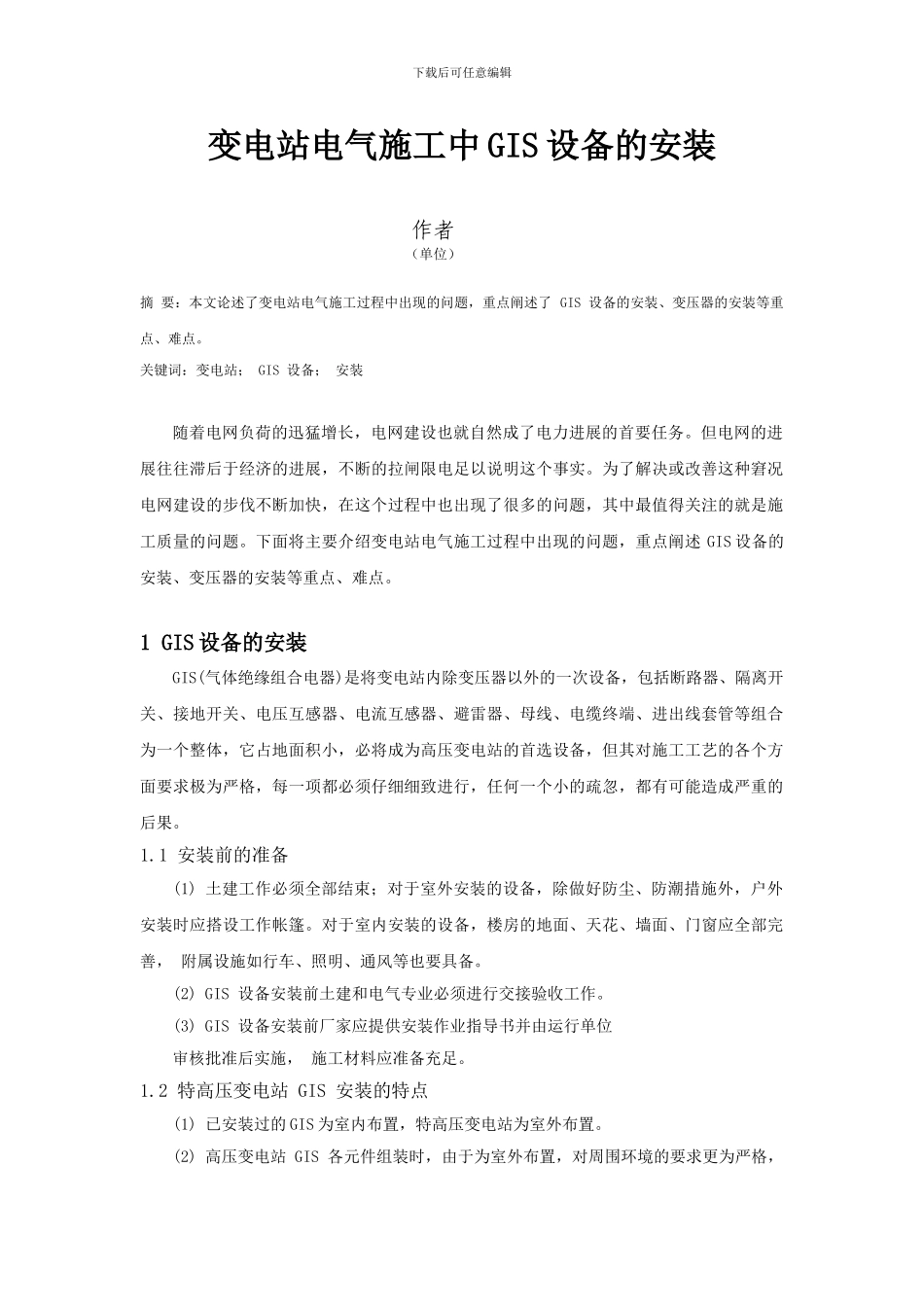

下载后可任意编辑变电站电气施工中 GIS 设备的安装作者（单位）摘 要：本文论述了变电站电气施工过程中出现的问题，重点阐述了 GIS 设备的安装、变压器的安装等重点、难点。关键词：变电站； GIS 设备； 安装随着电网负荷的迅猛增长，电网建设也就自然成了电力进展的首要任务。但电网的进展往往滞后于经济的进展，不断的拉闸限电足以说明这个事实。为了解决或改善这种窘况电网建设的步伐不断加快，在这个过程中也出现了很多的问题，其中最值得关注的就是施工质量的问题。下面将主要介绍变电站电气施工过程中出现的问题，重点阐述 GIS 设备的安装、变压器的安装等重点、难点。1 GIS 设备的安装GIS(气体绝缘组合电器)是将变电站内除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等组合为一个整体，它占地面积小，必将成为高压变电站的首选设备，但其对施工工艺的各个方面要求极为严格，每一项都必须仔细细致进行，任何一个小的疏忽，都有可能造成严重的后果。1.1 安装前的准备(1) 土建工作必须全部结束；对于室外安装的设备，除做好防尘、防潮措施外，户外安装时应搭设工作帐篷。对于室内安装的设备，楼房的地面、天花、墙面、门窗应全部完善， 附属设施如行车、照明、通风等也要具备。(2) GIS 设备安装前土建和电气专业必须进行交接验收工作。(3) GIS 设备安装前厂家应提供安装作业指导书并由运行单位审核批准后实施， 施工材料应准备充足。1.2 特高压变电站 GIS 安装的特点(1) 已安装过的 GIS 为室内布置，特高压变电站为室外布置。(2) 高压变电站 GIS 各元件组装时，由于为室外布置，对周围环境的要求更为严格， 下载后可任意编辑应采纳防尘室。(3) 各气室抽真空时，真空度要求更高。(4) 为避开返工，各元件组装时，必须同时测量每节回路电阻，发现其超过出厂值的 120%，应立即处理。(5) 交接试验内容中的沟通耐压试验和辅助的局部放电超声检测或超高频检测。GIS 采纳户外布置，方便了吊装作业，但防尘措施成为施工的关键，除采纳防尘室、向防尘室内充入干燥空气外，还应在安装连接法兰处套上防尘套，施工人员穿着也应实行防尘、除尘措施。1.3 安装的质量控制(1) 法兰螺栓的紧固问题。安装单位对螺栓紧固时必须按力矩值使用力矩扳手。对于竖直安装的盆式绝缘子，紧固螺栓时应遵循左、右、上、下再有顺序地中心对称紧固的原则。(2) ...
