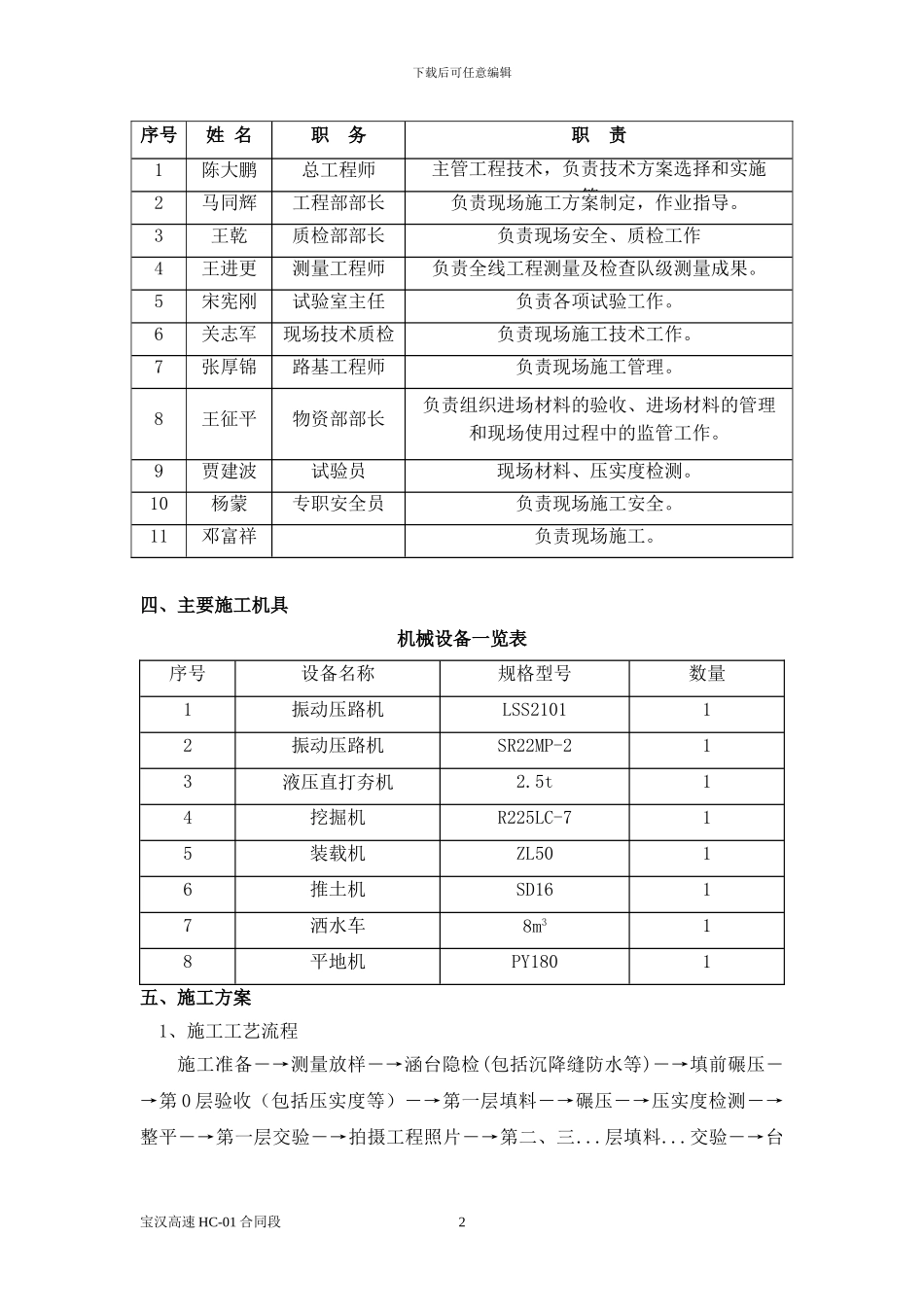

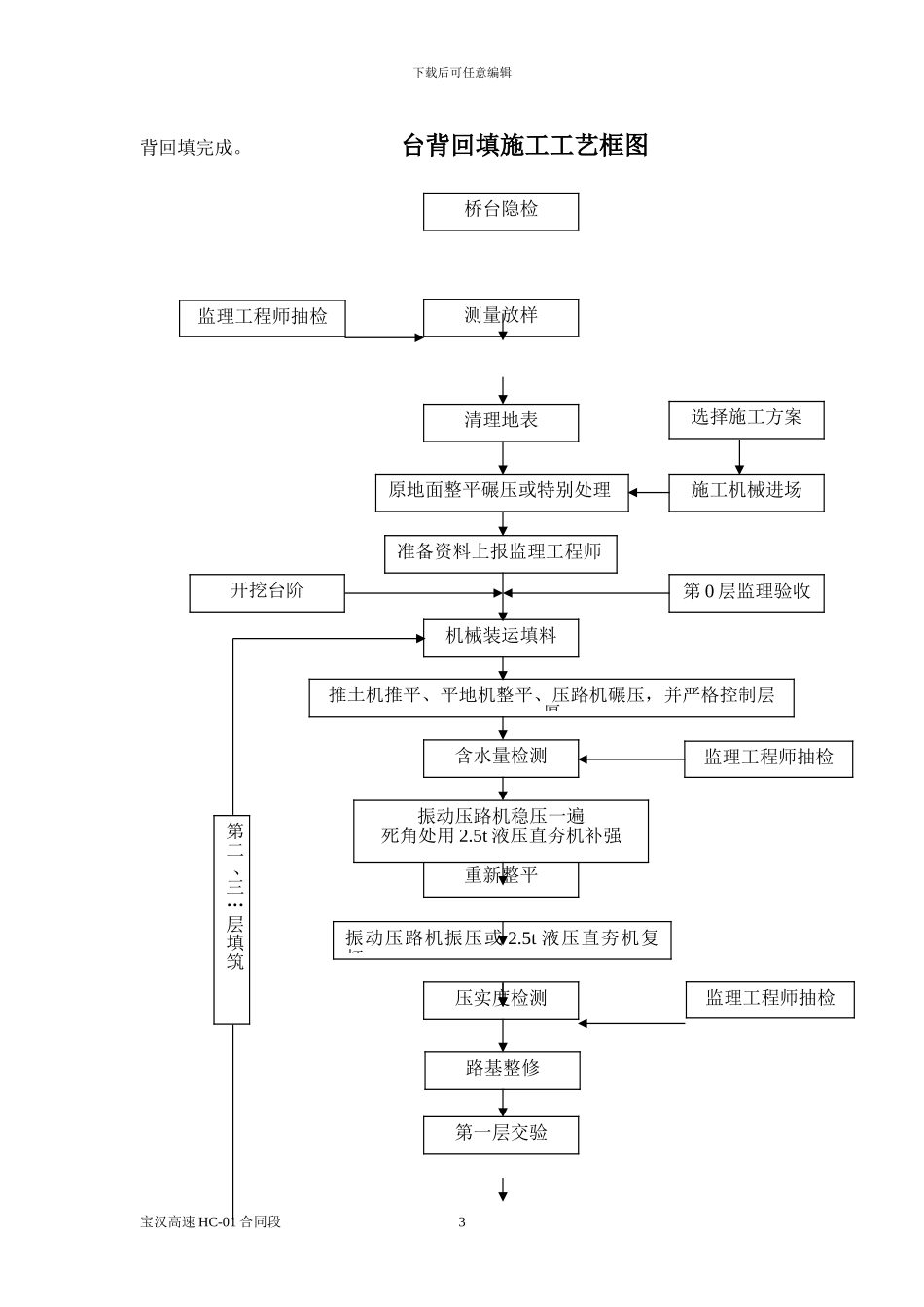

下载后可任意编辑结构物台背回填施工组织设计一、编制依据1、《公路工程技术标准》(JTG B01-2024)2、«公路工程质量检验评定标准»(JTG F80/1-2024)3、《陕西省高速公路标准化施工管理细则》4、陕西宝汉公司汉中建设管理处下发的关于桥涵结构物台背回填施工管理文件5、汉中至陕川界高速公路路基工程 HC-01 合同段合同文件专用本。6、《 宝汉高速公路汉中至陕川界 HC-01 合同段施工图设计》二、工程概况由我单位承建的宝汉高速公路汉中至陕川界项目 HC-01 合同段,起止里程桩号为 K304+700~K310+415,全长 5.715 公里,工程位于勉县褒城镇、老道寺镇至长林镇,沿线跨越十天高速、阳安铁路等,与国道 G108 连接,主要工程内容包括路基、桥涵、互通立交、分离立交等;线路设计标准采纳双向六车道 ,33.5m 宽整体式路基,设计时速 100Km/h,桥涵设计荷载为公路—I 级,合同总金额 5.3767 亿元,合同总工期 16 个月。主要工程量包括:互通式立交 2 处,分离立交 1 处,匝道收费站 1 处,特大桥 1311.9m/1 座、大桥 1759.4m/5 座,中桥 342.4m/5 座,盖板通道 595.5m/21 座,盖板涵 427.14m/19 座,共计 51 个结构物。三、施工组织机构设置主要人员及分工一览表宝汉高速 HC-01 合同段 1下载后可任意编辑四、主要施工机具机械设备一览表序号设备名称规格型号数量1振动压路机LSS210112振动压路机SR22MP-213液压直打夯机2.5t14挖掘机R225LC-715装载机ZL5016推土机SD1617洒水车8m318平地机PY1801五、施工方案1、施工工艺流程施工准备―→测量放样―→涵台隐检(包括沉降缝防水等)―→填前碾压―→第 0 层验收(包括压实度等)―→第一层填料―→碾压―→压实度检测―→整平―→第一层交验―→拍摄工程照片―→第二、三...层填料...交验―→台宝汉高速 HC-01 合同段 序号姓 名职 务职 责1陈大鹏总工程师主管工程技术,负责技术方案选择和实施等。2马同辉工程部部长负责现场施工方案制定,作业指导。3王乾质检部部长负责现场安全、质检工作4王进更测量工程师负责全线工程测量及检查队级测量成果。5宋宪刚试验室主任负责各项试验工作。6关志军现场技术质检负责现场施工技术工作。7张厚锦路基工程师负责现场施工管理。8王征平物资部部长负责组织进场材料的验收、进场材料的管理和现场使用过程中的监管工作。9贾建波试验员现场材料、压实度检测。10杨蒙专职安全员负责现场施工安全。11邓富祥负责现场施工。2...
