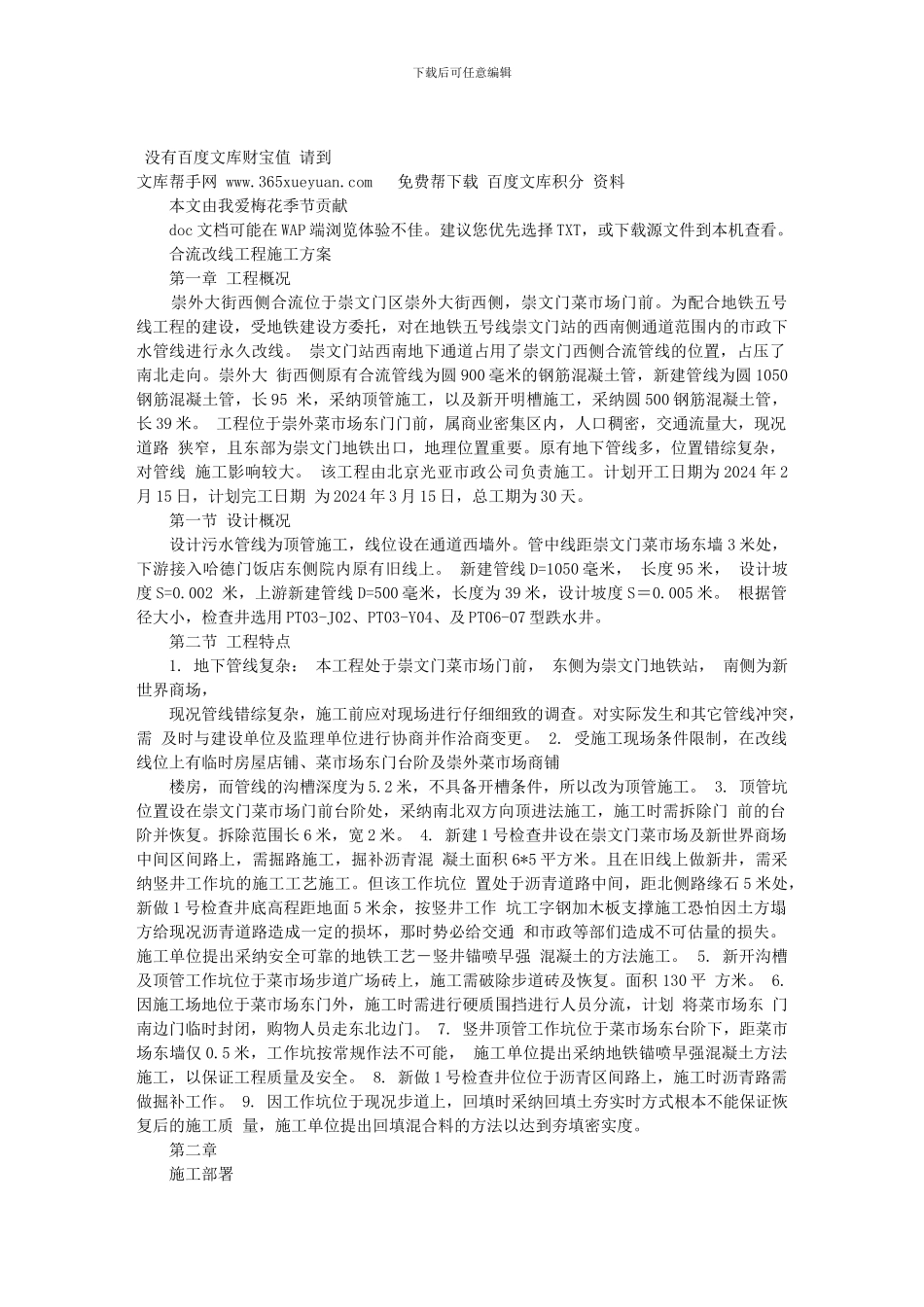

合流改线顶管、锚喷施工方案_第1页
1/21

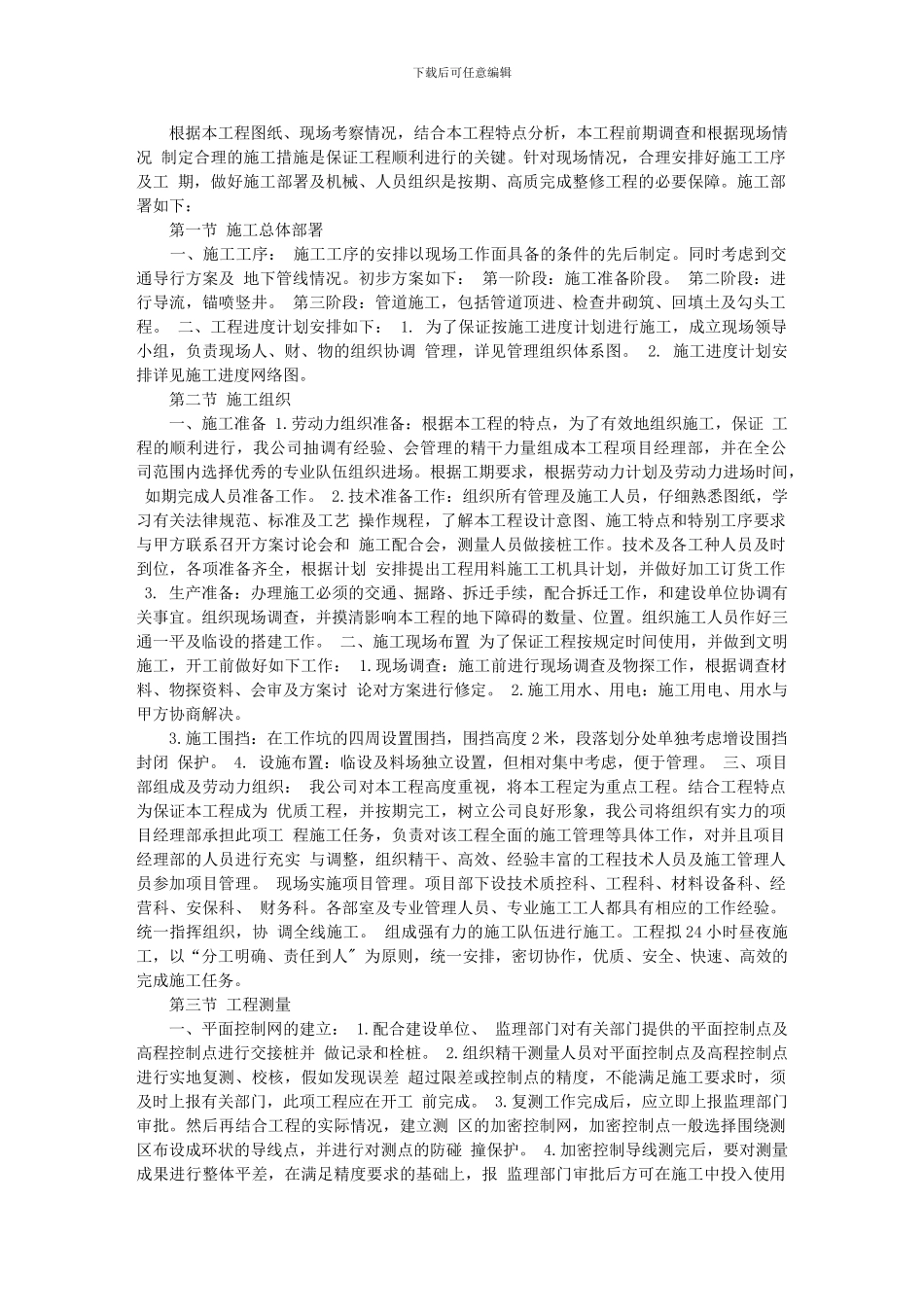

合流改线顶管、锚喷施工方案_第2页
2/21

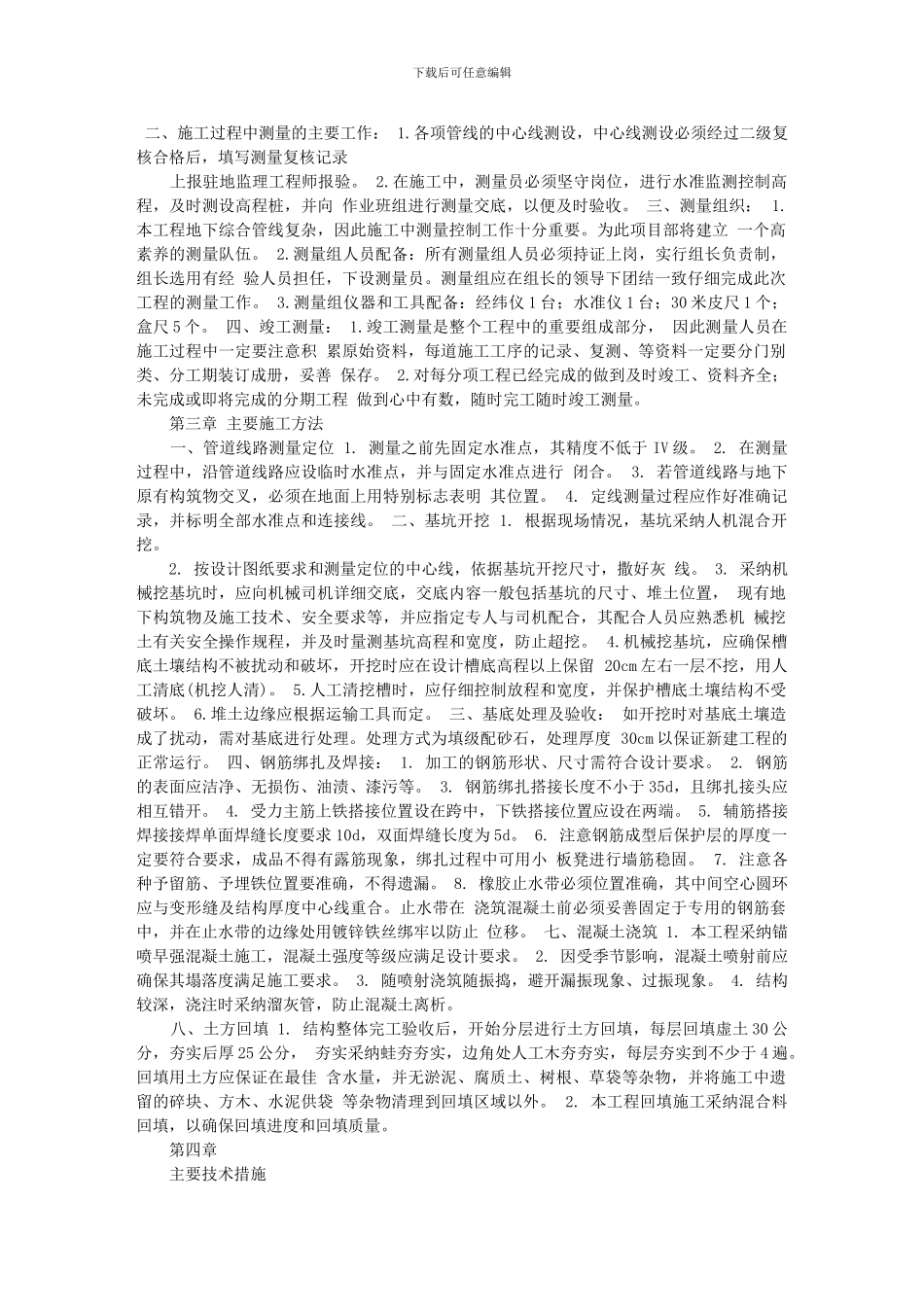

合流改线顶管、锚喷施工方案_第3页
3/21
下载后可任意编辑 没有百度文库财宝值 请到文库帮手网 www.365xueyuan.com 免费帮下载 百度文库积分 资料 本文由我爱梅花季节贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT,或下载源文件到本机查看。 合流改线工程施工方案 第一章 工程概况 崇外大街西侧合流位于崇文门区崇外大街西侧,崇文门菜市场门前。为配合地铁五号 线工程的建设,受地铁建设方委托,对在地铁五号线崇文门站的西南侧通道范围内的市政下 水管线进行永久改线。 崇文门站西南地下通道占用了崇文门西侧合流管线的位置,占压了南北走向。崇外大 街西侧原有合流管线为圆 900 毫米的钢筋混凝土管,新建管线为圆 1050钢筋混凝土管,长 95 米,采纳顶管施工,以及新开明槽施工,采纳圆 500 钢筋混凝土管,长 39 米。 工程位于崇外菜市场东门门前,属商业密集区内,人口稠密,交通流量大,现况道路 狭窄,且东部为崇文门地铁出口,地理位置重要。原有地下管线多,位置错综复杂,对管线 施工影响较大。 该工程由北京光亚市政公司负责施工。计划开工日期为 2024 年 2月 15 日,计划完工日期 为 2024 年 3 月 15 日,总工期为 30 天。 第一节 设计概况 设计污水管线为顶管施工,线位设在通道西墙外。管中线距崇文门菜市场东墙 3 米处, 下游接入哈德门饭店东侧院内原有旧线上。 新建管线 D=1050 毫米, 长度 95 米, 设计坡度 S=0.002 米,上游新建管线 D=500 毫米,长度为 39 米,设计坡度 S=0.005 米。 根据管径大小,检查井选用 PT03-J02、PT03-Y04、及 PT06-07 型跌水井。 第二节 工程特点 1. 地下管线复杂: 本工程处于崇文门菜市场门前, 东侧为崇文门地铁站, 南侧为新世界商场, 现况管线错综复杂,施工前应对现场进行仔细细致的调查。对实际发生和其它管线冲突,需 及时与建设单位及监理单位进行协商并作洽商变更。 2. 受施工现场条件限制,在改线线位上有临时房屋店铺、菜市场东门台阶及崇外菜市场商铺 楼房,而管线的沟槽深度为 5.2 米,不具备开槽条件,所以改为顶管施工。 3. 顶管坑位置设在崇文门菜市场门前台阶处,采纳南北双方向顶进法施工,施工时需拆除门 前的台阶并恢复。拆除范围长 6 米,宽 2 米。 4. 新建 1 号检查井设在崇文门菜市场及新世界商场中间区间路上,需掘路施工,掘补沥青混 凝土面积 6*5 平方米。且在旧线上做新井,需采纳竖井...
