吊车梁安装施工作业指导书VIP免费

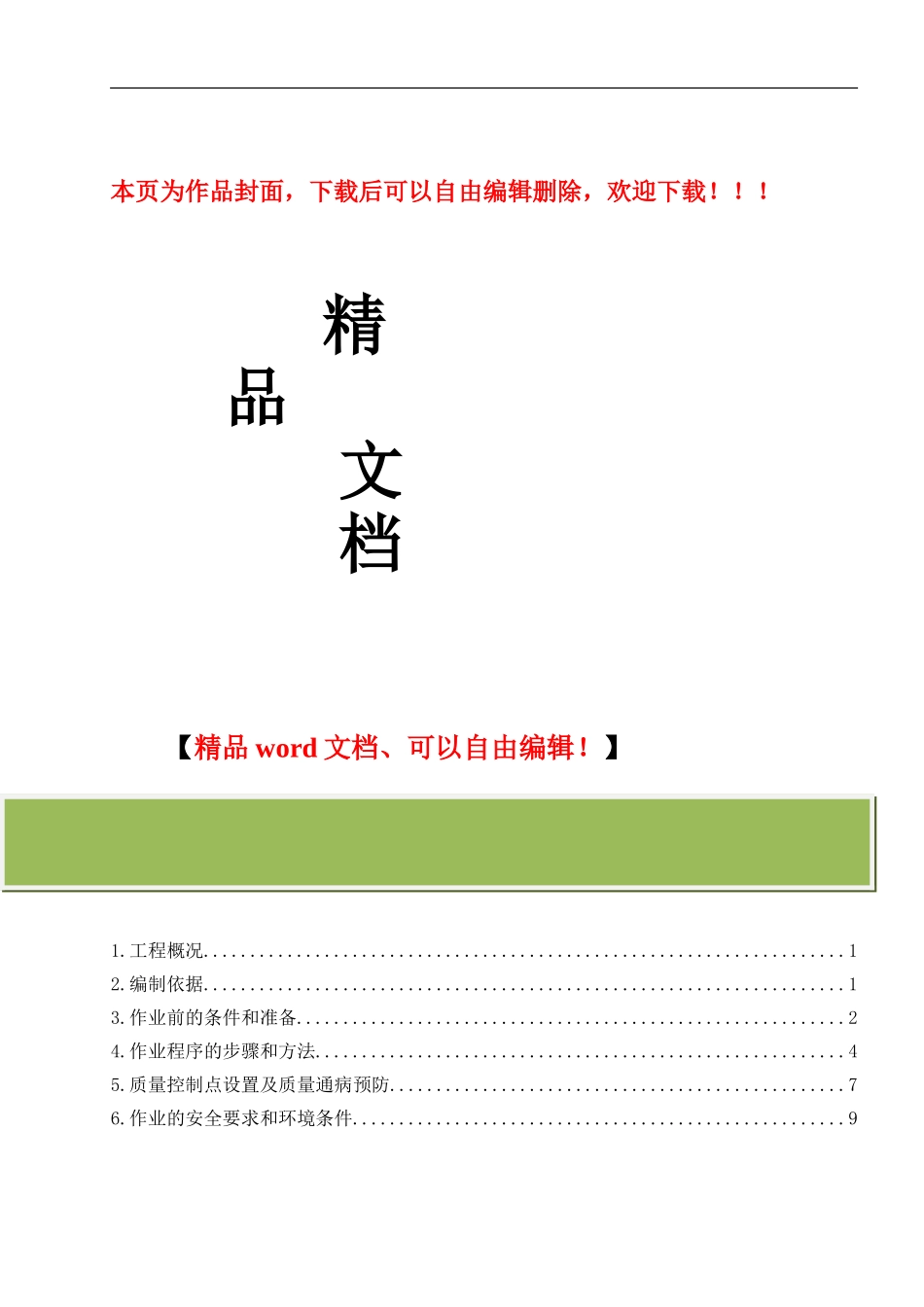

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 目 录1.工程概况.....................................................................12.编制依据.....................................................................13.作业前的条件和准备...........................................................24.作业程序的步骤和方法.........................................................45.质量控制点设置及质量通病预防.................................................76.作业的安全要求和环境条件.....................................................9下载后可任意编辑（共 15 页）1.工程概况及工程量1.1 工程概况华能大庆 2×350MW 热电联产项目新建工程，新建燃煤热电联产超临界机组。 吊车梁为钢结构，吊车梁共计 16 根，其中中间跨梁（GDLQS9-1Z）12 根，边跨梁（GDLQS9-1S、1B）各 2 根，4 根。位于主厂房 1-9 轴 AB 列之间。每根吊车梁重 3.4 吨。主厂房吊车轨道间距为25.5 米。轨道采纳 QU100，轨道顶标高为 24.6m，吊车梁制作采纳外加工成品，吊车梁材质为 Q235-B，焊条采纳 E43。1.2 工程量和工期 1.2.1 主材用量序号名称编号单位数量重量单重(Kg)总重(Kg)1钢吊车梁GDLQS9-1Z根123424.5410942钢吊车梁GDLQS9-1B根23560.47120.83钢吊车梁GDLQS9-1S根23654.37308.64制动桁架AJ-1根16346.435542.85支座板CB-10块12185.82229.66支座板CB-20块4136.55467轨道QU100根26458129161.2.5 工期: 本工程钢吊车梁安装计划开工日期为 2010 年 05 月 01 日，计划完工日期为 2010年 05 月 10 日，总工期为 7 天。2.编制依据序号资料名称版本出版单位1天津电建作业指导书编制规定(新版)程序文件天津电力建设公司建下载后可任意编辑2火电施工质量检验及评定标准DL/T5210.1-2024国家发改委3汽机房钢吊车梁施工图F542S-T0221东北电力设计院4吊车轨道联结及车挡/实腹式钢吊车梁图集05G525/05G514-15电力建设安全操作规程DL5009.1-2024中国电力出版6《建筑施工手册》第四版建筑工业出版7《工程建设标准强制性条文》-房屋建筑部分2024 年版8《工程建设标准强制性条文》-电力工程部分2024年版中国电力出版社9钢结构工程施工工艺标准T0501.310《钢结构工程施工质量验收法律规范》GB50205-200111《建筑钢结构焊接规程》JGJ81-202412电力...
