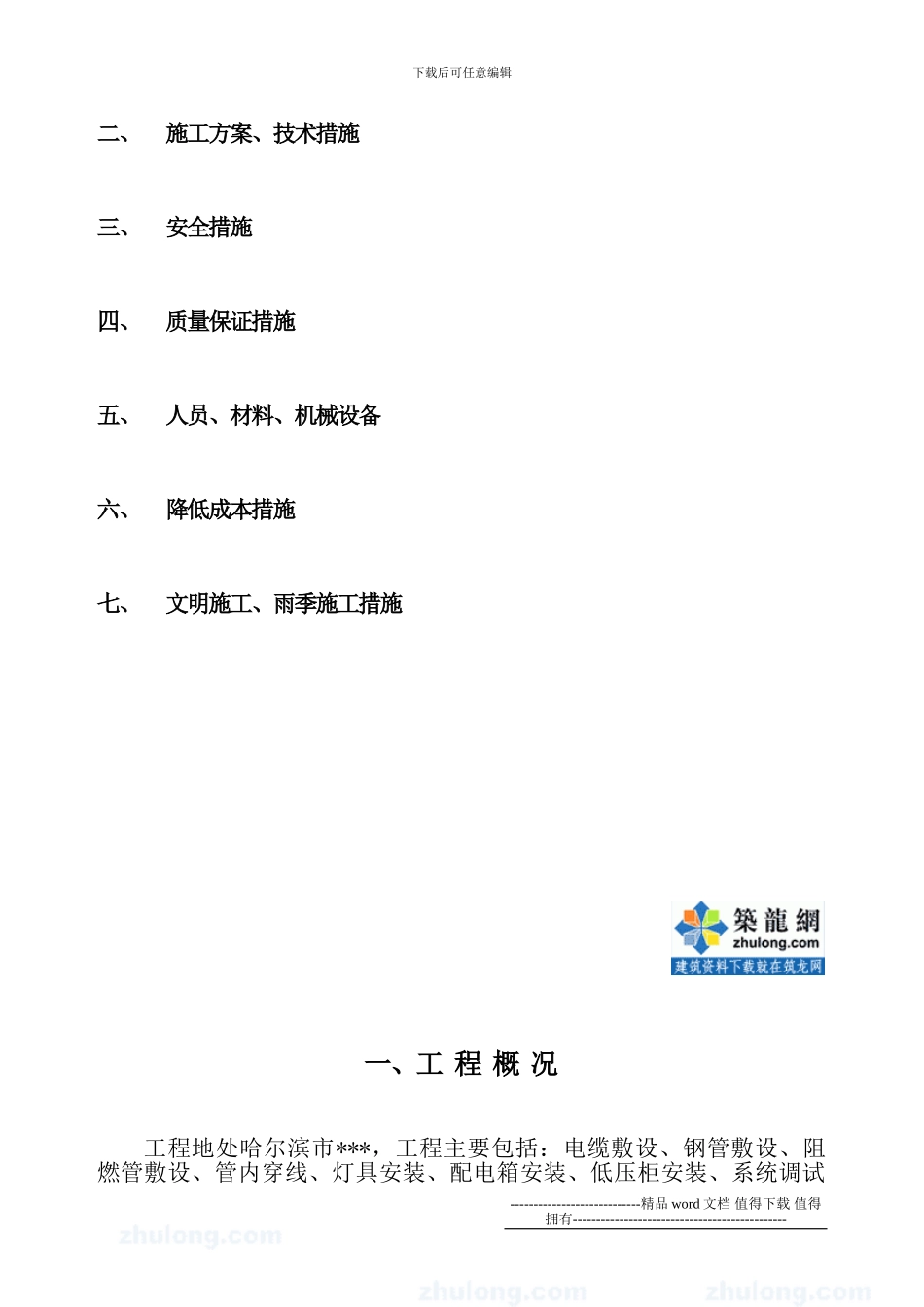

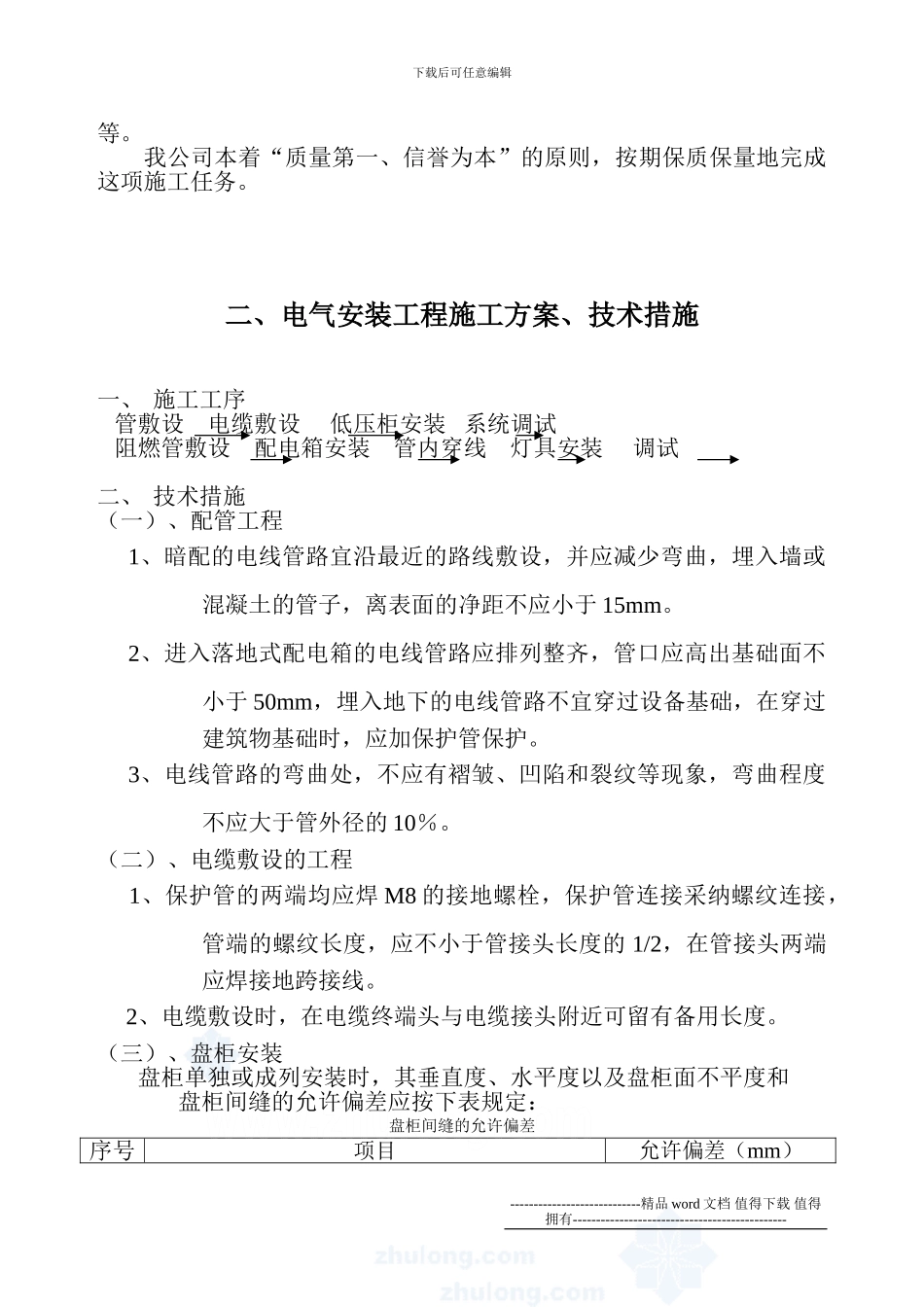

下载后可任意编辑单位工程施工组织设计目 录一、工程概况 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑二、施工方案、技术措施 三、安全措施 四、质量保证措施 五、人员、材料、机械设备六、降低成本措施 七、文明施工、雨季施工措施 一、工 程 概 况工程地处哈尔滨市***，工程主要包括：电缆敷设、钢管敷设、阻燃管敷设、管内穿线、灯具安装、配电箱安装、低压柜安装、系统调试----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑等。我公司本着“质量第一、信誉为本”的原则，按期保质保量地完成这项施工任务。二、电气安装工程施工方案、技术措施一、 施工工序 管敷设 电缆敷设 低压柜安装 系统调试 阻燃管敷设 配电箱安装 管内穿线 灯具安装 调试二、 技术措施（一）、配管工程 1、暗配的电线管路宜沿最近的路线敷设，并应减少弯曲，埋入墙或混凝土的管子，离表面的净距不应小于 15mm。 2、进入落地式配电箱的电线管路应排列整齐，管口应高出基础面不小于 50mm，埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管保护。 3、电线管路的弯曲处，不应有褶皱、凹陷和裂纹等现象，弯曲程度不应大于管外径的 10％。（二）、电缆敷设的工程 1、保护管的两端均应焊 M8 的接地螺栓，保护管连接采纳螺纹连接，管端的螺纹长度，应不小于管接头长度的 1/2，在管接头两端应焊接地跨接线。 2、电缆敷设时，在电缆终端头与电缆接头附近可留有备用长度。（三）、盘柜安装 盘柜单独或成列安装时，其垂直度、水平度以及盘柜面不平度和盘柜间缝的允许偏差应按下表规定：盘柜间缝的允许偏差序号项目允许偏差（mm）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1垂直度1.52水平度相邻两盘顶部23成列盘顶部54不平度相邻两盘顶边15成列盘面56盘柜间缝2（四）、滑接线工程 1、滑接线距离地面的高度不得低于 3.5m。 2、接触面应平整无锈蚀、导电良好。 3、相邻滑接线导电部分间和导电部分对地部分间的净距不应小于300mm。 4、滑接线的中心线与起重机轨道中心线保持平行，其偏差不应大于长度的 1/1000，最大的偏差不应大于 10mm。滑接线的水平或...
