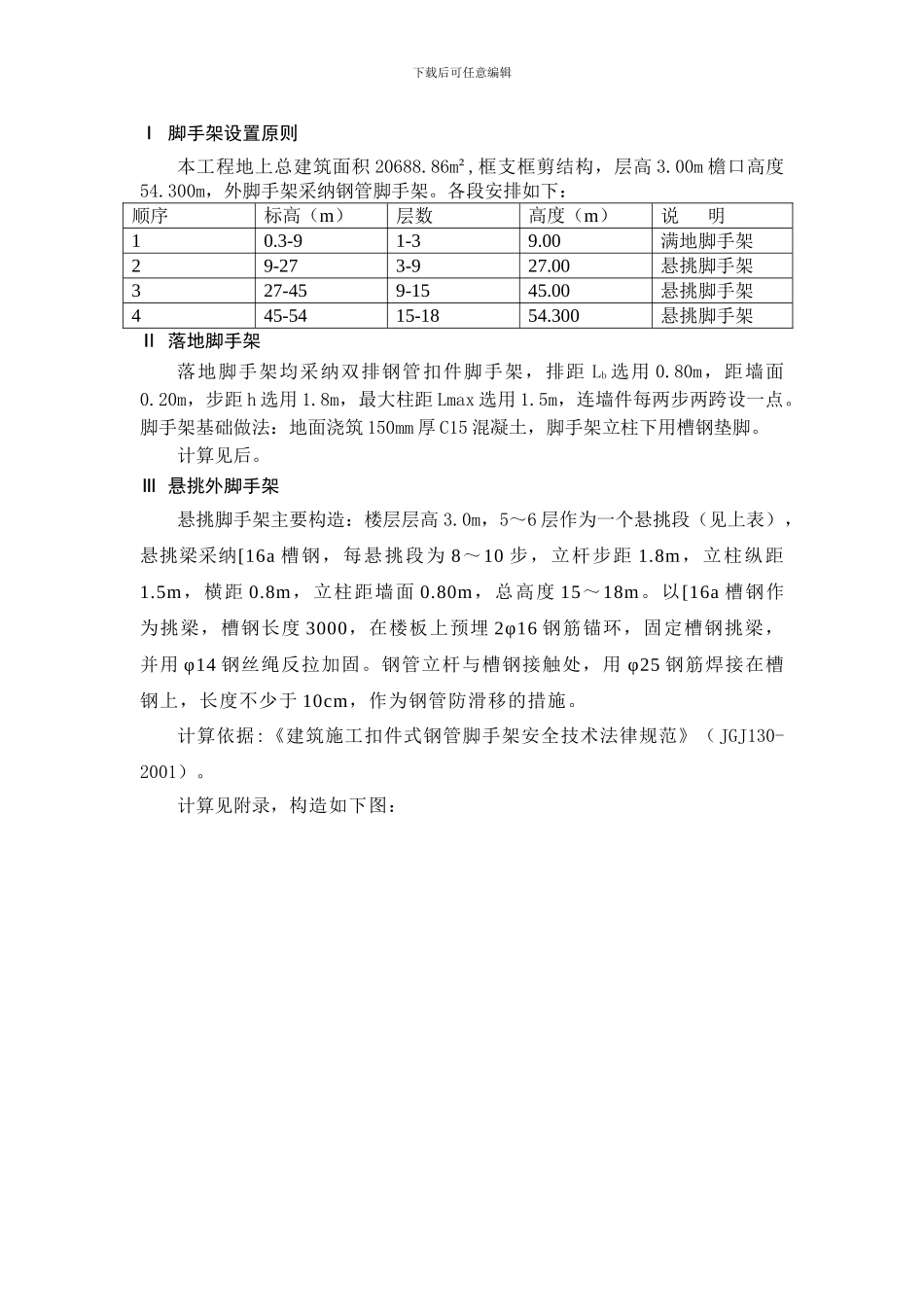

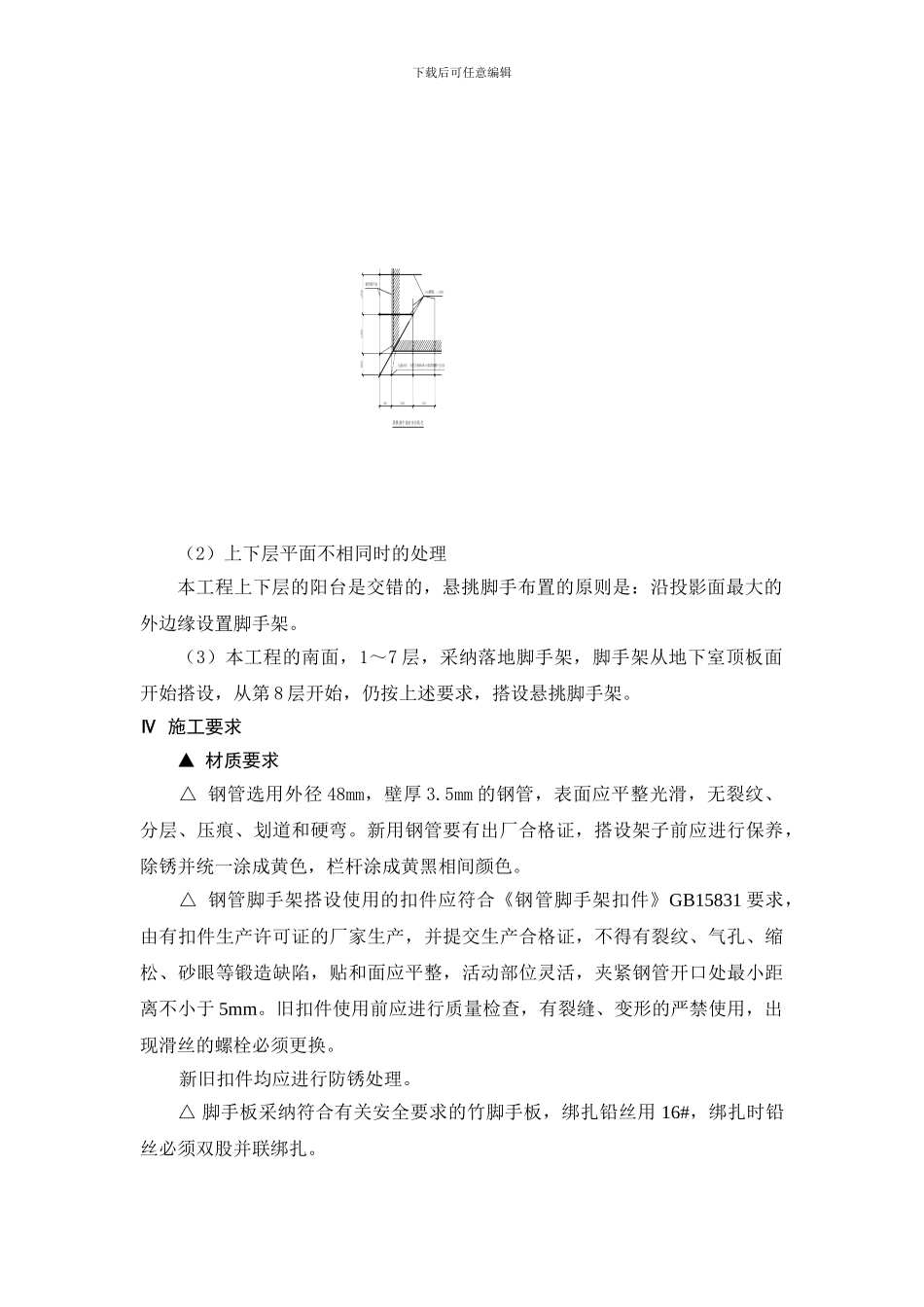

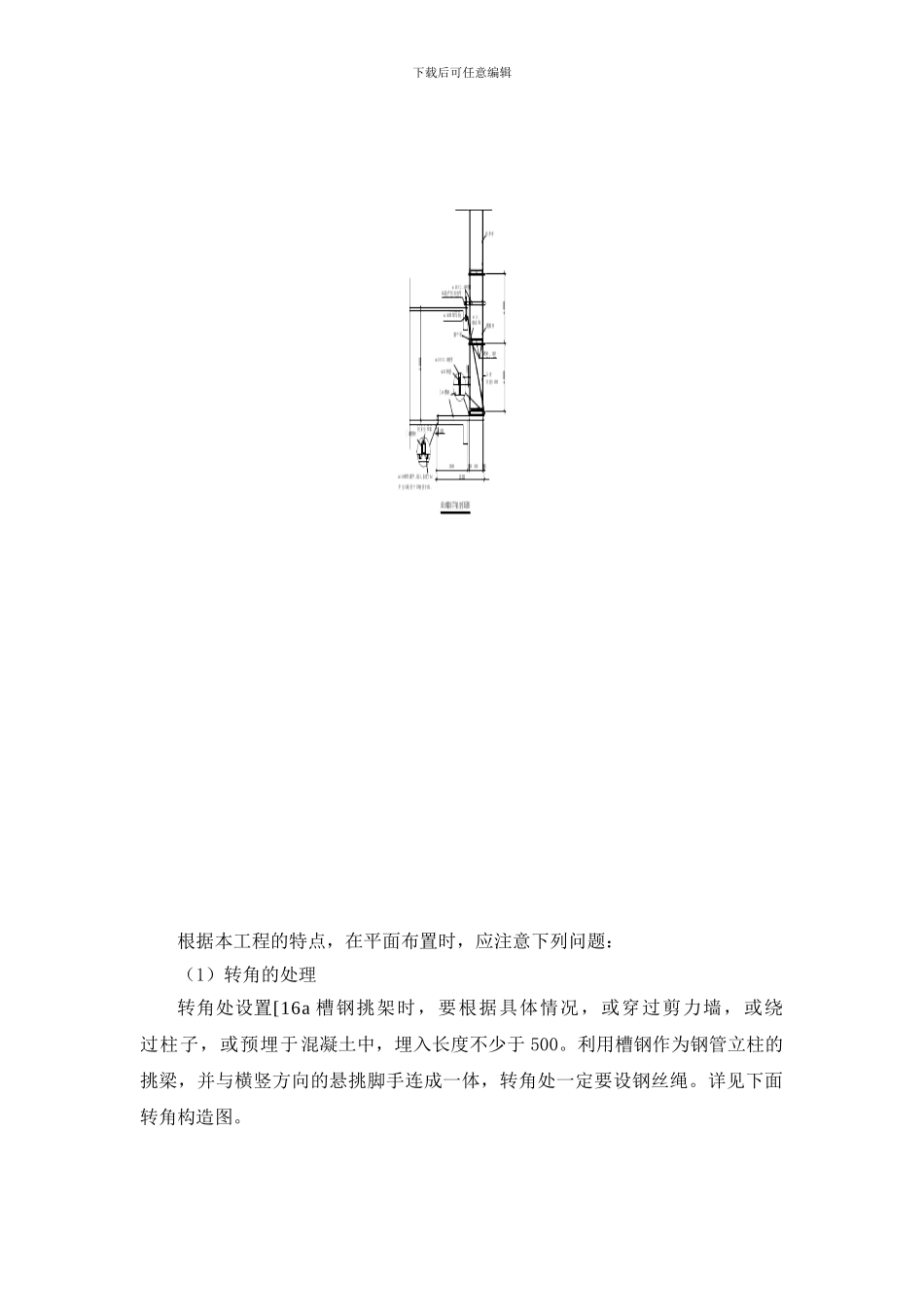

下载后可任意编辑Ⅰ 脚手架设置原则本工程地上总建筑面积 20688.86m²,框支框剪结构，层高 3.00m 檐口高度54.300m，外脚手架采纳钢管脚手架。各段安排如下：顺序标高（m）层数高度（m）说 明10.3-91-39.00满地脚手架29-273-927.00悬挑脚手架327-459-1545.00悬挑脚手架445-5415-1854.300悬挑脚手架Ⅱ 落地脚手架落地脚手架均采纳双排钢管扣件脚手架，排距 Lb 选用 0.80m，距墙面0.20m，步距 h 选用 1.8m，最大柱距 Lmax 选用 1.5m，连墙件每两步两跨设一点。脚手架基础做法：地面浇筑 150mm 厚 C15 混凝土，脚手架立柱下用槽钢垫脚。计算见后。Ⅲ 悬挑外脚手架悬挑脚手架主要构造：楼层层高 3.0m，5～6 层作为一个悬挑段（见上表），悬挑梁采纳[16a 槽钢，每悬挑段为 8～10 步，立杆步距 1.8m，立柱纵距1.5m，横距 0.8m，立柱距墙面 0.80m，总高度 15～18m。以[16a 槽钢作为挑梁，槽钢长度 3000，在楼板上预埋 2φ16 钢筋锚环，固定槽钢挑梁，并用 φ14 钢丝绳反拉加固。钢管立杆与槽钢接触处，用 φ25 钢筋焊接在槽钢上，长度不少于 10cm，作为钢管防滑移的措施。计算依据:《建筑施工扣件式钢管脚手架安全技术法律规范》（ JGJ130-2001）。计算见附录，构造如下图： 下载后可任意编辑根据本工程的特点，在平面布置时，应注意下列问题： （1）转角的处理转角处设置[16a 槽钢挑架时，要根据具体情况，或穿过剪力墙，或绕过柱子，或预埋于混凝土中，埋入长度不少于 500。利用槽钢作为钢管立柱的挑梁，并与横竖方向的悬挑脚手连成一体，转角处一定要设钢丝绳。详见下面转角构造图。 下载后可任意编辑（2）上下层平面不相同时的处理本工程上下层的阳台是交错的，悬挑脚手布置的原则是：沿投影面最大的外边缘设置脚手架。（3）本工程的南面，1～7 层，采纳落地脚手架，脚手架从地下室顶板面开始搭设，从第 8 层开始，仍按上述要求，搭设悬挑脚手架。Ⅳ 施工要求▲ 材质要求△ 钢管选用外径 48mm，壁厚 3.5mm 的钢管，表面应平整光滑，无裂纹、分层、压痕、划道和硬弯。新用钢管要有出厂合格证，搭设架子前应进行保养，除锈并统一涂成黄色，栏杆涂成黄黑相间颜色。△ 钢管脚手架搭设使用的扣件应符合《钢管脚手架扣件》GB15831 要求，由有扣件生产许可证的厂家生产，并提交生产合格证，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管开口处最小距离不小于 5mm。...
