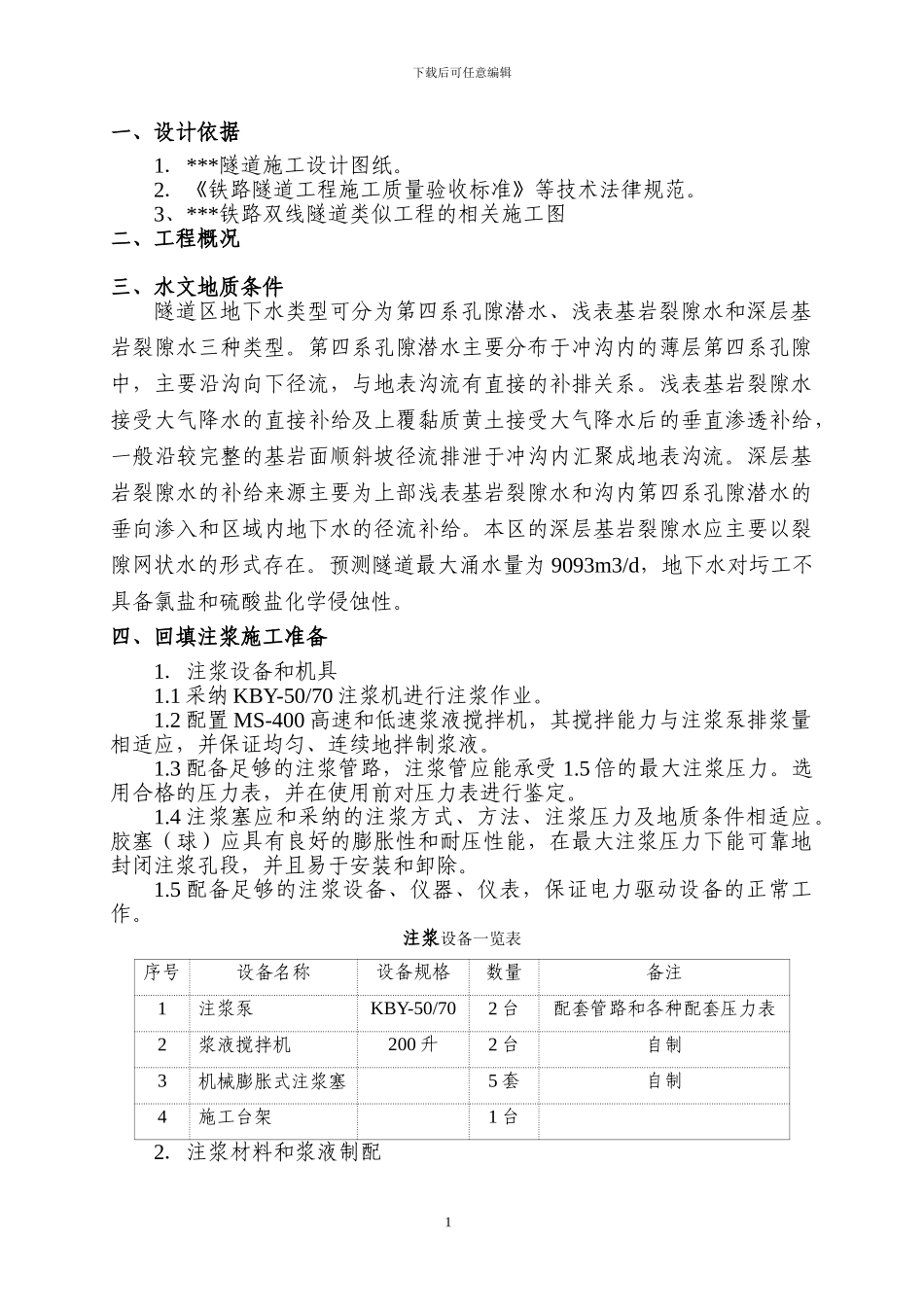

下载后可任意编辑一、设计依据1．***隧道施工设计图纸。2．《铁路隧道工程施工质量验收标准》等技术法律规范。3、***铁路双线隧道类似工程的相关施工图二、工程概况三、水文地质条件隧道区地下水类型可分为第四系孔隙潜水、浅表基岩裂隙水和深层基岩裂隙水三种类型。第四系孔隙潜水主要分布于冲沟内的薄层第四系孔隙中，主要沿沟向下径流，与地表沟流有直接的补排关系。浅表基岩裂隙水接受大气降水的直接补给及上覆黏质黄土接受大气降水后的垂直渗透补给，一般沿较完整的基岩面顺斜坡径流排泄于冲沟内汇聚成地表沟流。深层基岩裂隙水的补给来源主要为上部浅表基岩裂隙水和沟内第四系孔隙潜水的垂向渗入和区域内地下水的径流补给。本区的深层基岩裂隙水应主要以裂隙网状水的形式存在。预测隧道最大涌水量为 9093m3/d，地下水对圬工不具备氯盐和硫酸盐化学侵蚀性。四、回填注浆施工准备1．注浆设备和机具1.1 采纳 KBY-50/70 注浆机进行注浆作业。1.2 配置 MS-400 高速和低速浆液搅拌机，其搅拌能力与注浆泵排浆量相适应，并保证均匀、连续地拌制浆液。1.3 配备足够的注浆管路，注浆管应能承受 1.5 倍的最大注浆压力。选用合格的压力表，并在使用前对压力表进行鉴定。1.4 注浆塞应和采纳的注浆方式、方法、注浆压力及地质条件相适应。胶塞（球）应具有良好的膨胀性和耐压性能，在最大注浆压力下能可靠地封闭注浆孔段，并且易于安装和卸除。1.5 配备足够的注浆设备、仪器、仪表，保证电力驱动设备的正常工作。注浆设备一览表序号设备名称设备规格数量备注1注浆泵KBY-50/702 台配套管路和各种配套压力表2浆液搅拌机200 升2 台自制3机械膨胀式注浆塞5 套自制4施工台架1 台2．注浆材料和浆液制配1下载后可任意编辑2.1 回填注浆所用的水泥为普通硅酸盐水泥，水泥标号为 32.5R。所用水泥质量必须符合质量标准，不得使用受潮结块的水泥。2.2 制浆材料必须称量，称量误差应小于 5%。2.3 各类浆液必须搅拌均匀并测定浆液浓度。2.4 使用低速搅拌机时，纯水泥浆液的搅拌时间应不少于 3 分钟；使用高速搅拌机时，应不少于 30 秒。浆液在使用前应过筛，自制备至用完的时间应小于 4 小时。2.5 拌制细水泥浆液和稳定浆液应加入减水剂和采纳高速搅拌机。搅拌时间应通过试验确定，细水泥浆液自制备至用完的时间应小于 2h。2.6 集中制浆站应制备水灰比为 1:1 的纯水泥浆液。输送浆液流速宜为1.4～2.0m/s。各注浆地点应测定来浆密度，...
