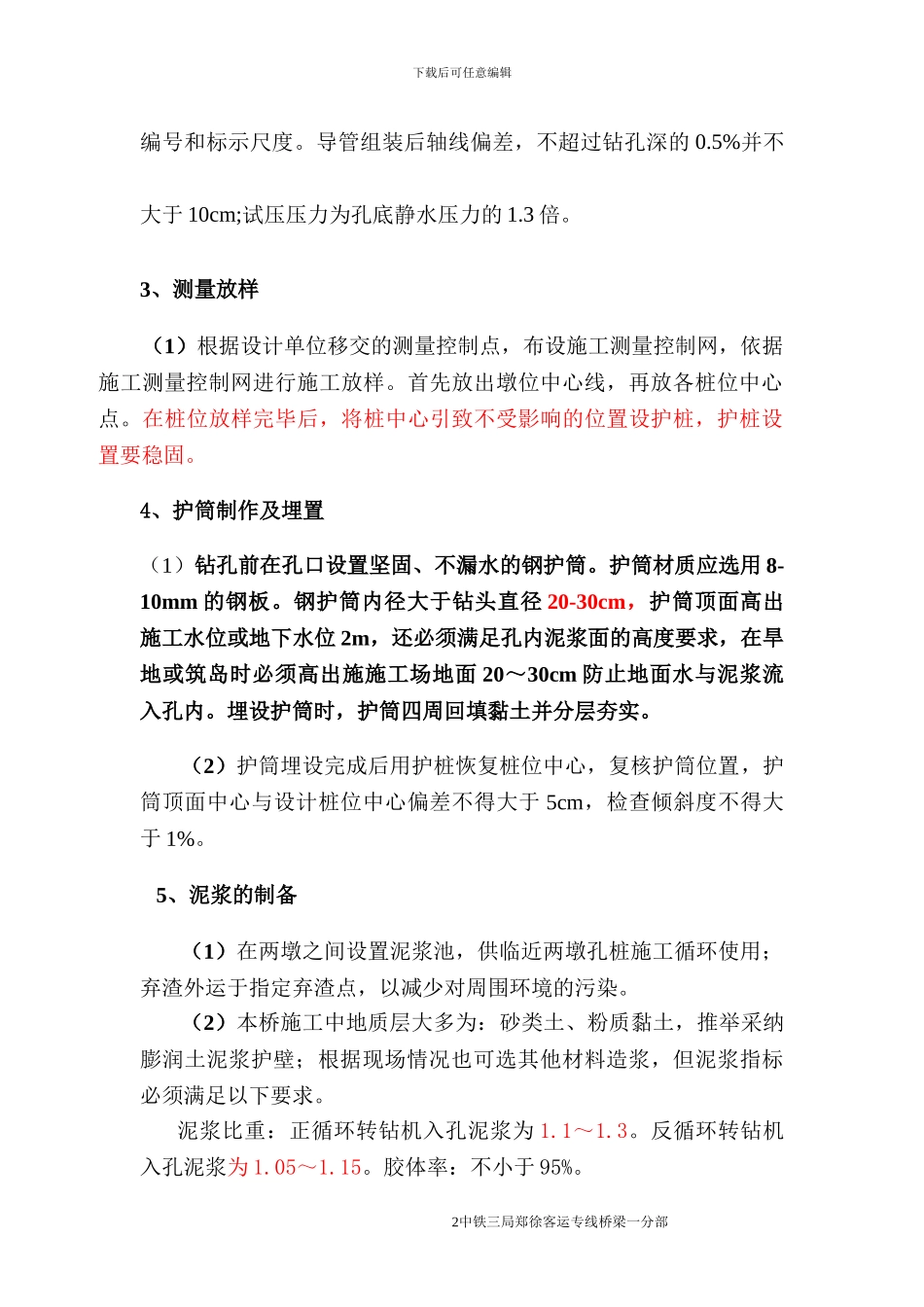

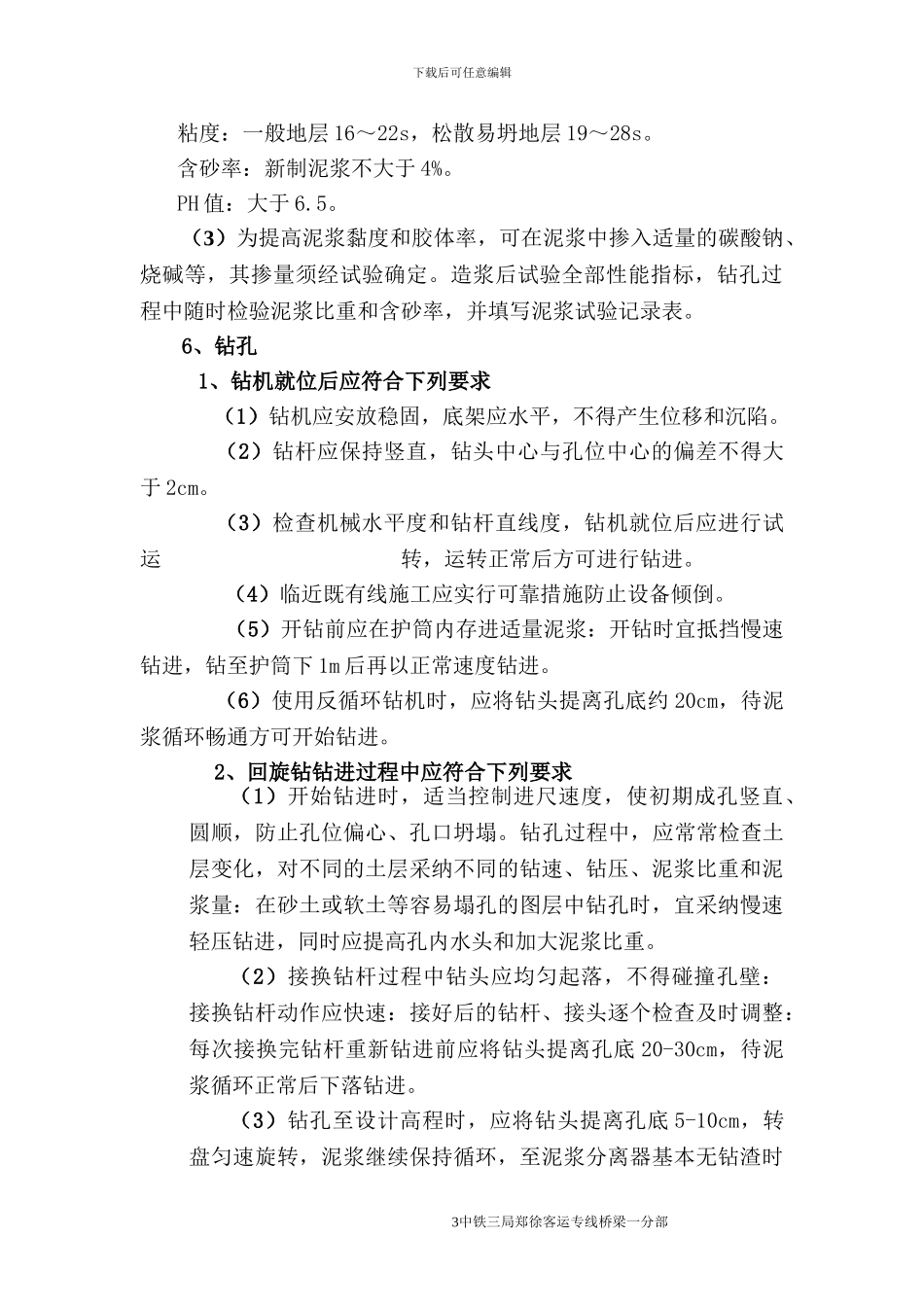

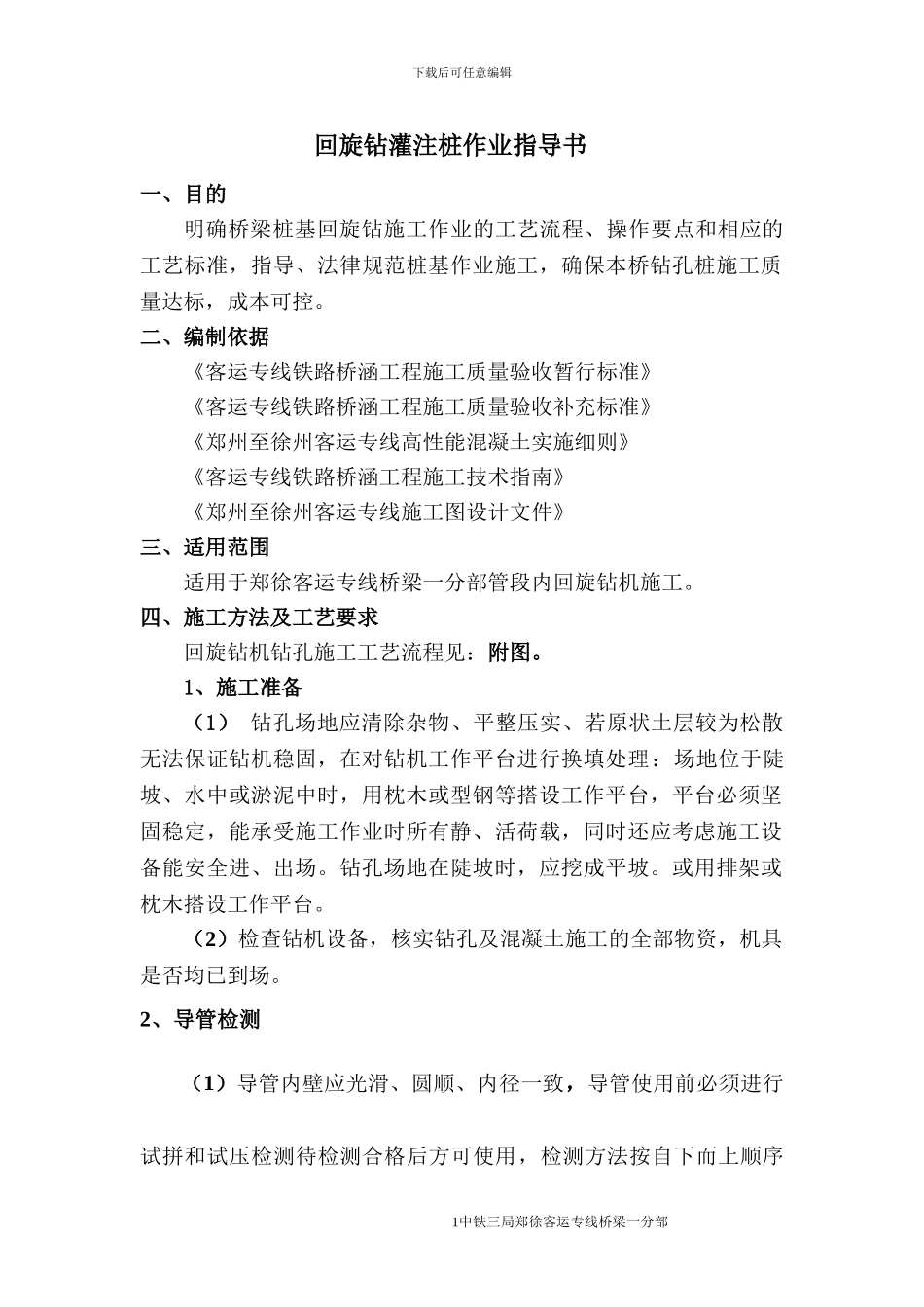

下载后可任意编辑 回旋钻灌注桩作业指导书一、目的明确桥梁桩基回旋钻施工作业的工艺流程、操作要点和相应的工艺标准,指导、法律规范桩基作业施工,确保本桥钻孔桩施工质量达标,成本可控。二、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工质量验收补充标准》《郑州至徐州客运专线高性能混凝土实施细则》《客运专线铁路桥涵工程施工技术指南》《郑州至徐州客运专线施工图设计文件》三、适用范围 适用于郑徐客运专线桥梁一分部管段内回旋钻机施工。四、施工方法及工艺要求回旋钻机钻孔施工工艺流程见:附图。1、施工准备 (1) 钻孔场地应清除杂物、平整压实、若原状土层较为松散无法保证钻机稳固,在对钻机工作平台进行换填处理:场地位于陡坡、水中或淤泥中时,用枕木或型钢等搭设工作平台,平台必须坚固稳定,能承受施工作业时所有静、活荷载,同时还应考虑施工设备能安全进、出场。钻孔场地在陡坡时,应挖成平坡。或用排架或枕木搭设工作平台。(2)检查钻机设备,核实钻孔及混凝土施工的全部物资,机具是否均已到场。2、导管检测(1)导管内壁应光滑、圆顺、内径一致,导管使用前必须进行试拼和试压检测待检测合格后方可使用,检测方法按自下而上顺序 1中铁三局郑徐客运专线桥梁一分部下载后可任意编辑编号和标示尺度。导管组装后轴线偏差,不超过钻孔深的 0.5%并不大于 10cm;试压压力为孔底静水压力的 1.3 倍。3、测量放样(1)根据设计单位移交的测量控制点,布设施工测量控制网,依据施工测量控制网进行施工放样。首先放出墩位中心线,再放各桩位中心点。在桩位放样完毕后,将桩中心引致不受影响的位置设护桩,护桩设置要稳固。4、护筒制作及埋置(1)钻孔前在孔口设置坚固、不漏水的钢护筒。护筒材质应选用 8-10mm 的钢板。钢护筒内径大于钻头直径 20-30cm,护筒顶面高出施工水位或地下水位 2m,还必须满足孔内泥浆面的高度要求,在旱地或筑岛时必须高出施施工场地面 20~30cm 防止地面水与泥浆流入孔内。埋设护筒时,护筒四周回填黏土并分层夯实。(2)护筒埋设完成后用护桩恢复桩位中心,复核护筒位置,护筒顶面中心与设计桩位中心偏差不得大于 5cm,检查倾斜度不得大于 1%。5、泥浆的制备(1)在两墩之间设置泥浆池,供临近两墩孔桩施工循环使用;弃渣外运于指定弃渣点,以减少对周围环境的污染。(2)本桥施工中地质层大多为:砂类土、粉质黏土,推举采纳膨润土泥浆护壁;根据...
