回转钻机施工作业指导书VIP专享VIP免费

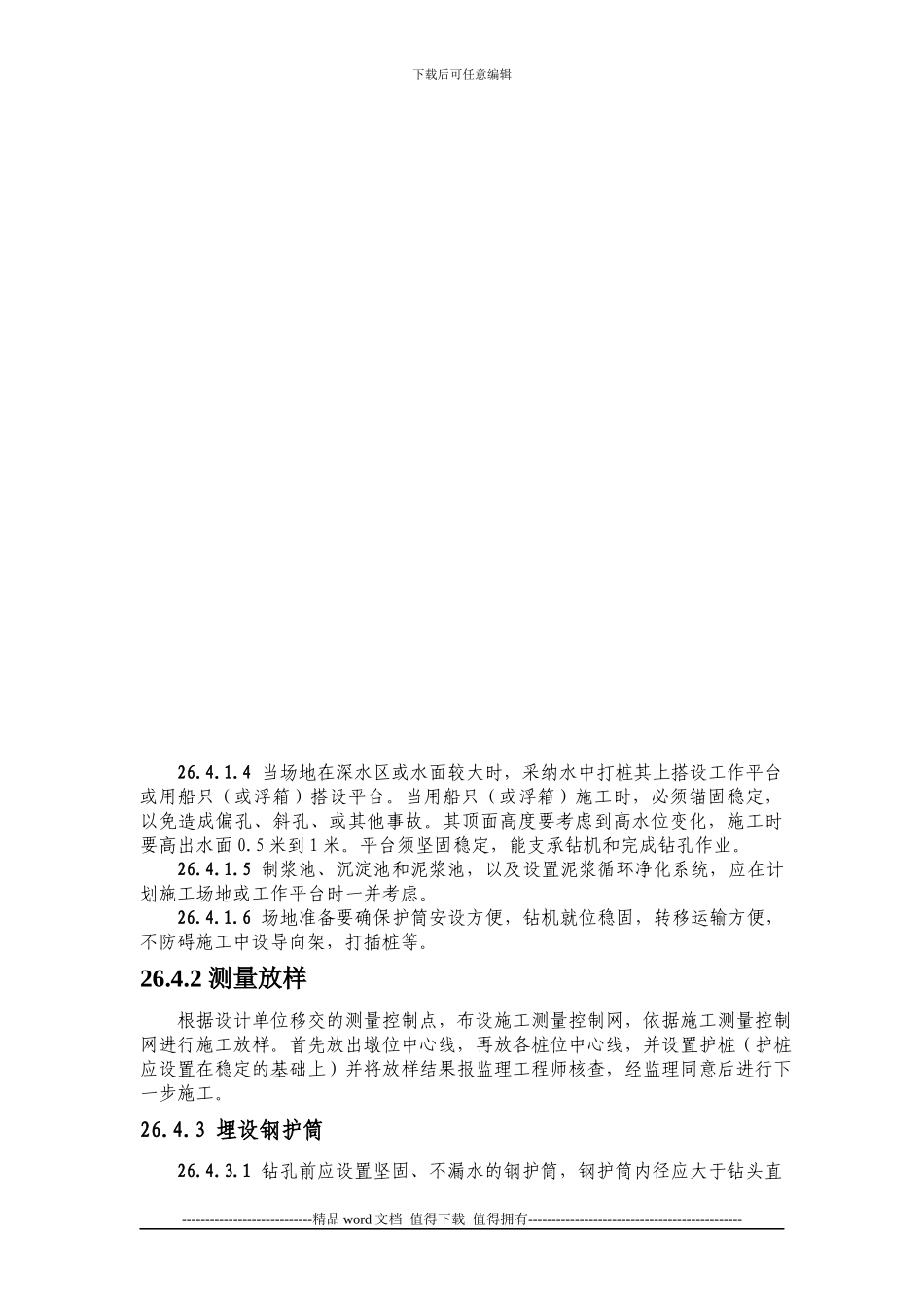

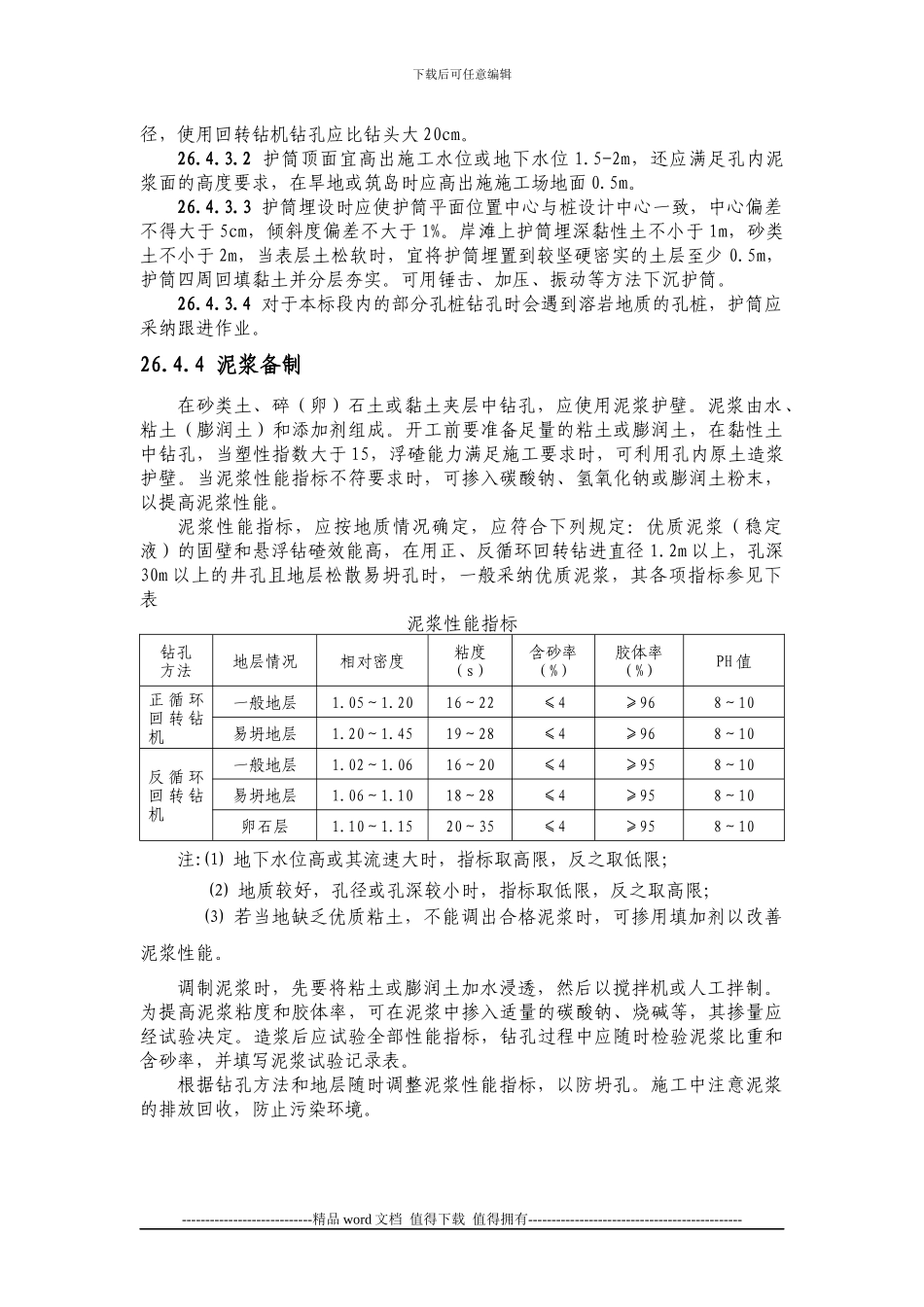

钻机就位钻机钻头准备向孔中注清水或泥浆供水桩位放样埋设护筒制作护筒平整场地搭设钻机平台下载后可任意编辑回转钻机施工作业指导书26.1 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《XX 高速铁路桥梁桩基实施细则》《施工图设计文件》6.2 目的明确桥梁桩基回转钻机施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。26.3 适用范围适用于 XX 高速铁路土建 X 标段内泥浆固壁回转钻机钻孔灌注桩施工作业。26.4 施工方法及工艺要求根据现场实际地质情况采纳回转钻机钻孔，吊车配合钻机安装钢筋笼，混凝土由搅拌站集中供应，搅拌输送车运输，混凝土输送泵泵送灌注水下混凝土，其施工工艺流程见图如下：26.4.1 施工准备 26.4.1.1 钻孔场地在旱地时，应清除杂物、换除软土、平整压实，确保钻机底座下土坚实，防止产生不均匀沉陷。26.4.1.2 场地位于陡坡时，可用枕木或木挑架或型钢等搭设工作平台，确保钻机满足施工要求。26.4.1.3 场地为浅水时，可用筑岛方法或用围堰方法，根据现场情况经济比较而定，变水中施工为旱地施工。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑26.4.1.4 当场地在深水区或水面较大时，采纳水中打桩其上搭设工作平台或用船只（或浮箱）搭设平台。当用船只（或浮箱）施工时，必须锚固稳定，以免造成偏孔、斜孔、或其他事故。其顶面高度要考虑到高水位变化，施工时要高出水面 0.5 米到 1 米。平台须坚固稳定，能支承钻机和完成钻孔作业。26.4.1.5 制浆池、沉淀池和泥浆池，以及设置泥浆循环净化系统，应在计划施工场地或工作平台时一并考虑。26.4.1.6 场地准备要确保护筒安设方便，钻机就位稳固，转移运输方便，不防碍施工中设导向架，打插桩等。26.4.2 测量放样根据设计单位移交的测量控制点，布设施工测量控制网，依据施工测量控制网进行施工放样。首先放出墩位中心线，再放各桩位中心线，并设置护桩（护桩应设置在稳定的基础上）并将放样结果报监理工程师核查，经监理同意后进行下一步施工。26.4.3 埋设钢护筒26.4.3.1 钻孔前应设置坚固、不漏水的钢护筒，钢护筒内径应大于钻头直----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑径，使用回转钻机...
