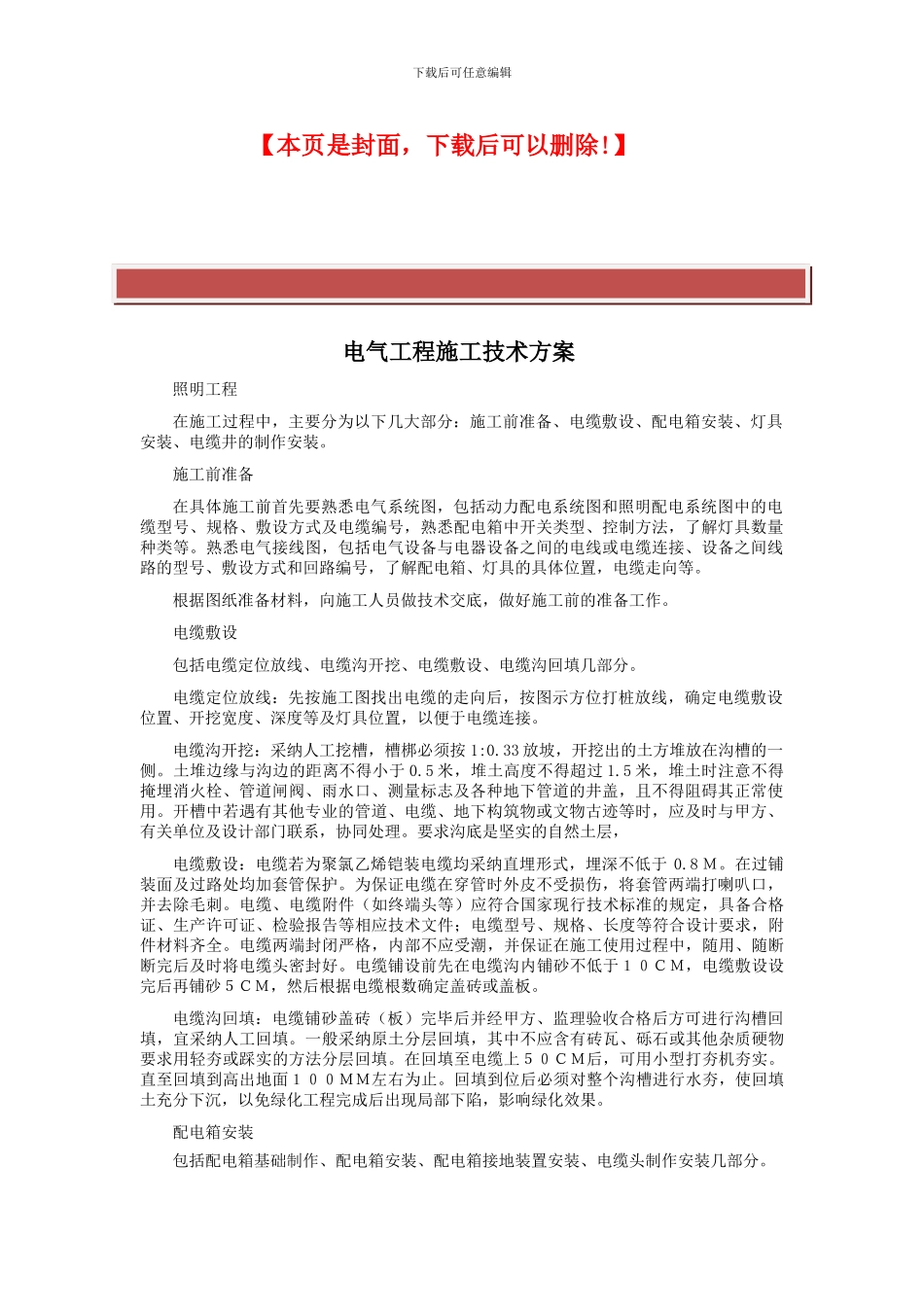

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 电气工程施工技术方案 照明工程在施工过程中，主要分为以下几大部分：施工前准备、电缆敷设、配电箱安装、灯具安装、电缆井的制作安装。施工前准备在具体施工前首先要熟悉电气系统图，包括动力配电系统图和照明配电系统图中的电缆型号、规格、敷设方式及电缆编号，熟悉配电箱中开关类型、控制方法，了解灯具数量种类等。熟悉电气接线图，包括电气设备与电器设备之间的电线或电缆连接、设备之间线路的型号、敷设方式和回路编号，了解配电箱、灯具的具体位置，电缆走向等。根据图纸准备材料，向施工人员做技术交底，做好施工前的准备工作。电缆敷设包括电缆定位放线、电缆沟开挖、电缆敷设、电缆沟回填几部分。电缆定位放线：先按施工图找出电缆的走向后，按图示方位打桩放线，确定电缆敷设位置、开挖宽度、深度等及灯具位置，以便于电缆连接。电缆沟开挖：采纳人工挖槽，槽梆必须按 1:0.33 放坡，开挖出的土方堆放在沟槽的一侧。土堆边缘与沟边的距离不得小于 0.5 米，堆土高度不得超过 1.5 米，堆土时注意不得掩埋消火栓、管道闸阀、雨水口、测量标志及各种地下管道的井盖，且不得阻碍其正常使用。开槽中若遇有其他专业的管道、电缆、地下构筑物或文物古迹等时，应及时与甲方、有关单位及设计部门联系，协同处理。要求沟底是坚实的自然土层，电缆敷设：电缆若为聚氯乙烯铠装电缆均采纳直埋形式，埋深不低于 0.8 Ｍ。在过铺装面及过路处均加套管保护。为保证电缆在穿管时外皮不受损伤，将套管两端打喇叭口，并去除毛刺。电缆、电缆附件（如终端头等）应符合国家现行技术标准的规定，具备合格证、生产许可证、检验报告等相应技术文件；电缆型号、规格、长度等符合设计要求，附件材料齐全。电缆两端封闭严格，内部不应受潮，并保证在施工使用过程中，随用、随断断完后及时将电缆头密封好。电缆铺设前先在电缆沟内铺砂不低于１０ＣＭ，电缆敷设设完后再铺砂５ＣＭ，然后根据电缆根数确定盖砖或盖板。电缆沟回填：电缆铺砂盖砖（板）完毕后并经甲方、监理验收合格后方可进行沟槽回填，宜采纳人工回填。一般采纳原土分层回填，其中不应含有砖瓦、砾石或其他杂质硬物要求用轻夯或踩实的方法分层回填。在回填至电缆上５０ＣＭ后，可用小型打夯机夯实。直至回填到高出地面１００ＭＭ左右为止。回填到位后必须对整个沟槽...
