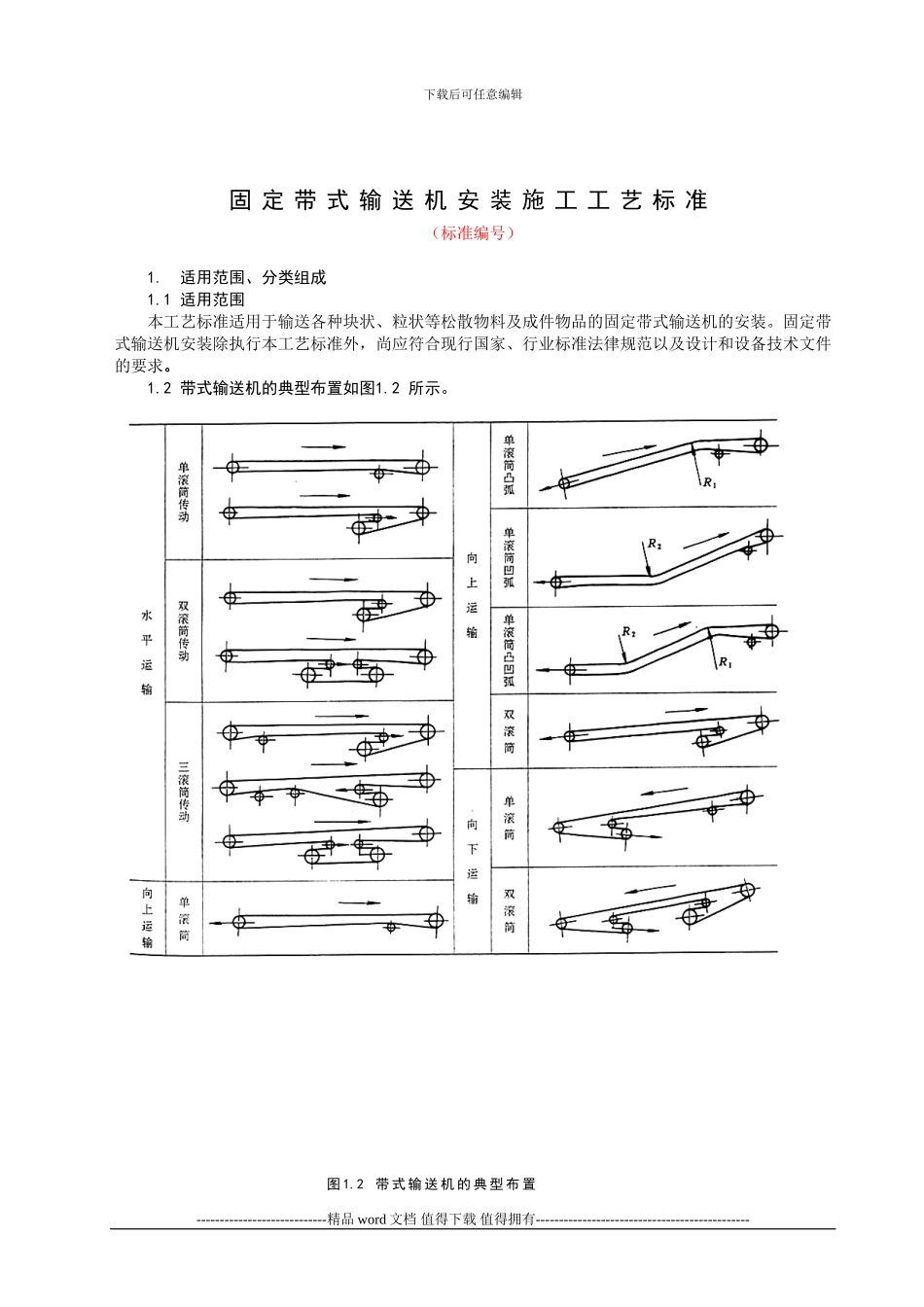

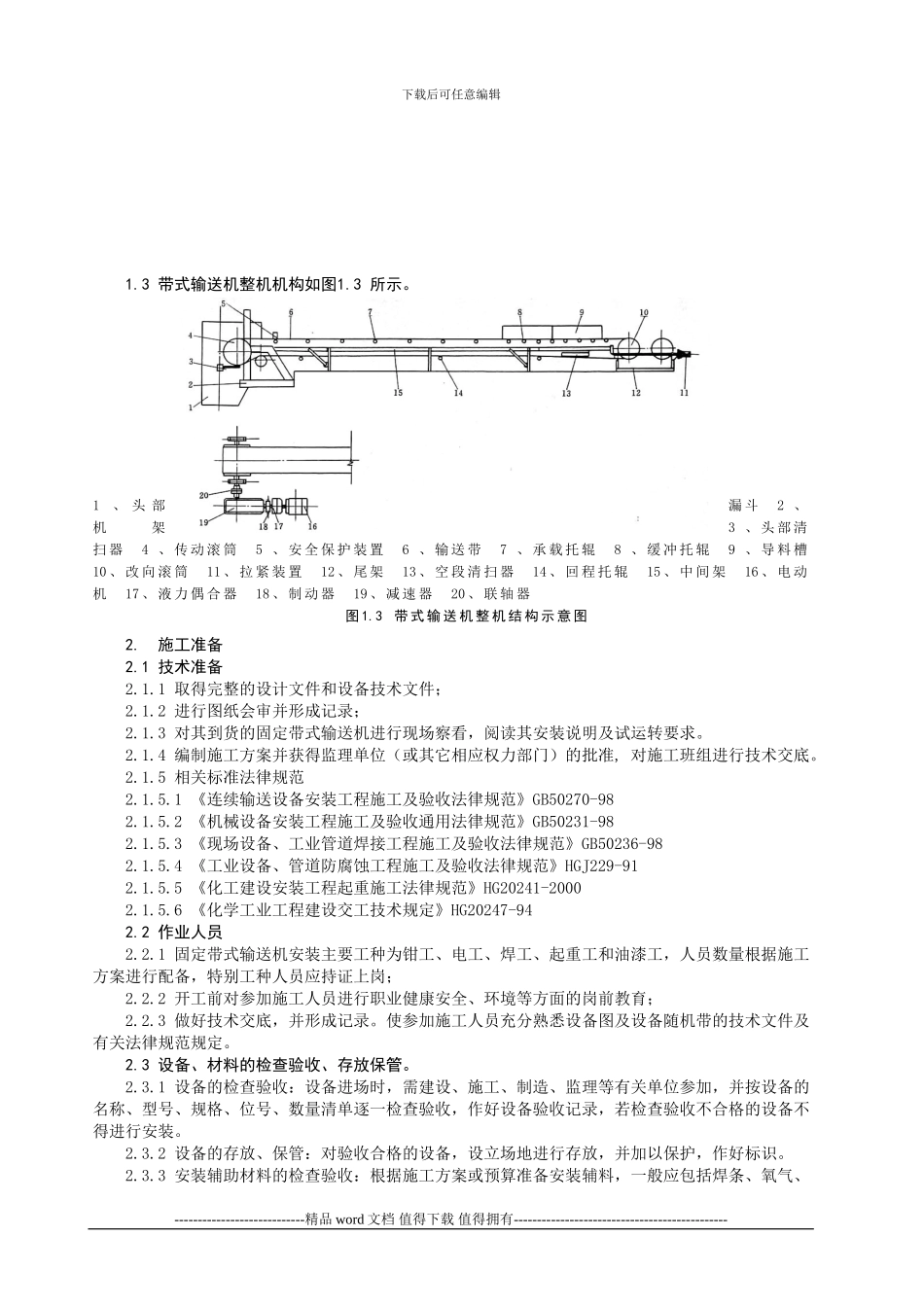

下载后可任意编辑固 定 带 式 输 送 机 安 装 施 工 工 艺 标 准（标准编号）1. 适用范围、分类组成1.1 适用范围本工艺标准适用于输送各种块状、粒状等松散物料及成件物品的固定带式输送机的安装。固定带式输送机安装除执行本工艺标准外，尚应符合现行国家、行业标准法律规范以及设计和设备技术文件的要求。1.2 带式输送机的典型布置如图1.2 所示。图 1.2 带 式 输 送 机 的 典 型 布 置----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1.3 带式输送机整机机构如图1.3 所示。 1、 头 部漏 斗 2 、机架 3 、 头 部 清扫 器 4 、 传 动 滚 筒 5 、 安 全 保 护 装 置 6 、 输 送 带 7 、 承 载 托 辊 8 、 缓 冲 托 辊 9 、 导 料 槽 10 、 改 向 滚 筒 11 、 拉 紧 装 置 12 、 尾 架 13 、 空 段 清 扫 器 14 、 回 程 托 辊 15 、 中 间 架 16 、 电 动机 17 、 液 力 偶 合 器 18 、 制 动 器 19 、 减 速 器 20 、 联 轴 器图 1.3 带 式 输 送 机 整 机 结 构 示 意 图2. 施工准备2.1 技术准备2.1.1 取得完整的设计文件和设备技术文件；2.1.2 进行图纸会审并形成记录；2.1.3 对其到货的固定带式输送机进行现场察看，阅读其安装说明及试运转要求。2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准, 对施工班组进行技术交底。2.1.5 相关标准法律规范2.1.5.1 《连续输送设备安装工程施工及验收法律规范》GB50270-982.1.5.2 《机械设备安装工程施工及验收通用法律规范》GB50231-982.1.5.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.1.5.4 《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-912.1.5.5 《化工建设安装工程起重施工法律规范》HG20241-20002.1.5.6 《化学工业工程建设交工技术规定》HG20247-942.2 作业人员2.2.1 固定带式输送机安装主要工种为钳工、电工、焊工、起重工和油漆工，人员数量根据施工方案进行配备，特别工种人员应持证上岗；2.2.2 开工前对参加施工人员进行职业健康安全、环境等方面的岗前教育；2.2.3 做好技术交底，并形成记录。使参加施工人员充分熟悉设备图及设备随机带的技术文件及有关法律规范规定。2.3 设...
