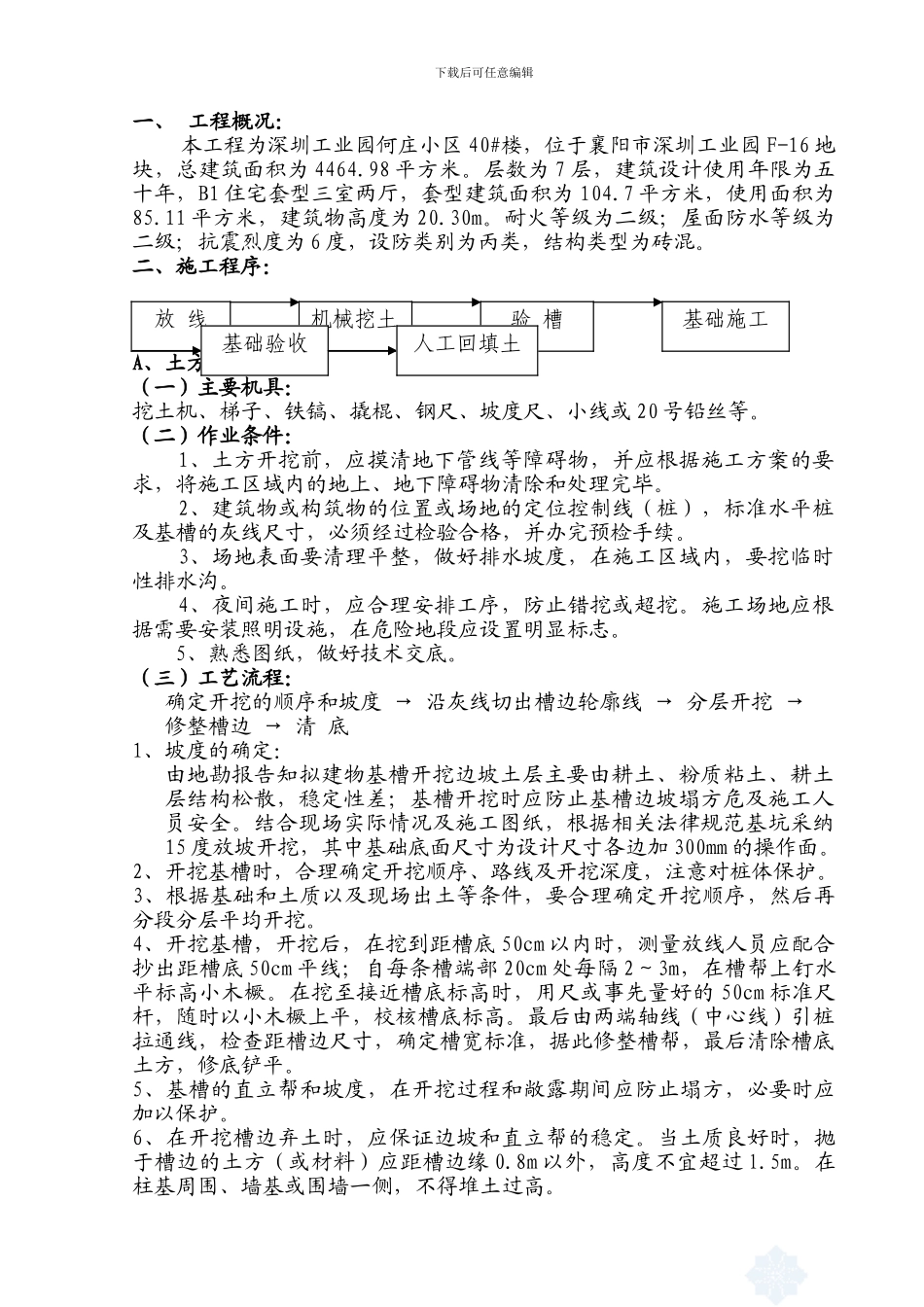

下载后可任意编辑一、 工程概况： 本工程为深圳工业园何庄小区 40#楼，位于襄阳市深圳工业园 F-16 地块，总建筑面积为 4464.98 平方米。层数为 7 层，建筑设计使用年限为五十年，B1 住宅套型三室两厅，套型建筑面积为 104.7 平方米，使用面积为85.11 平方米，建筑物高度为 20.30m。耐火等级为二级；屋面防水等级为二级；抗震烈度为 6 度，设防类别为丙类，结构类型为砖混。二、施工程序：A、土方开挖：（一）主要机具：挖土机、梯子、铁镐、撬棍、钢尺、坡度尺、小线或 20 号铅丝等。（二）作业条件： 1、土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。 2、建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。 3、场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。 4、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。 5、熟悉图纸，做好技术交底。（三）工艺流程：确定开挖的顺序和坡度 → 沿灰线切出槽边轮廓线 → 分层开挖 →修整槽边 → 清 底1、坡度的确定：由地勘报告知拟建物基槽开挖边坡土层主要由耕土、粉质粘土、耕土层结构松散，稳定性差；基槽开挖时应防止基槽边坡塌方危及施工人员安全。结合现场实际情况及施工图纸，根据相关法律规范基坑采纳15 度放坡开挖，其中基础底面尺寸为设计尺寸各边加 300mm 的操作面。2、开挖基槽时，合理确定开挖顺序、路线及开挖深度，注意对桩体保护。3、根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。4、开挖基槽，开挖后，在挖到距槽底 50cm 以内时，测量放线人员应配合抄出距槽底 50cm 平线；自每条槽端部 20cm 处每隔 2～3m，在槽帮上钉水平标高小木橛。在挖至接近槽底标高时，用尺或事先量好的 50cm 标准尺杆，随时以小木橛上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。5、基槽的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。6、在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料）应距槽边缘 0.8m 以外，高度不宜超过 l.5m。在柱基周围、墙基或围墙一...
