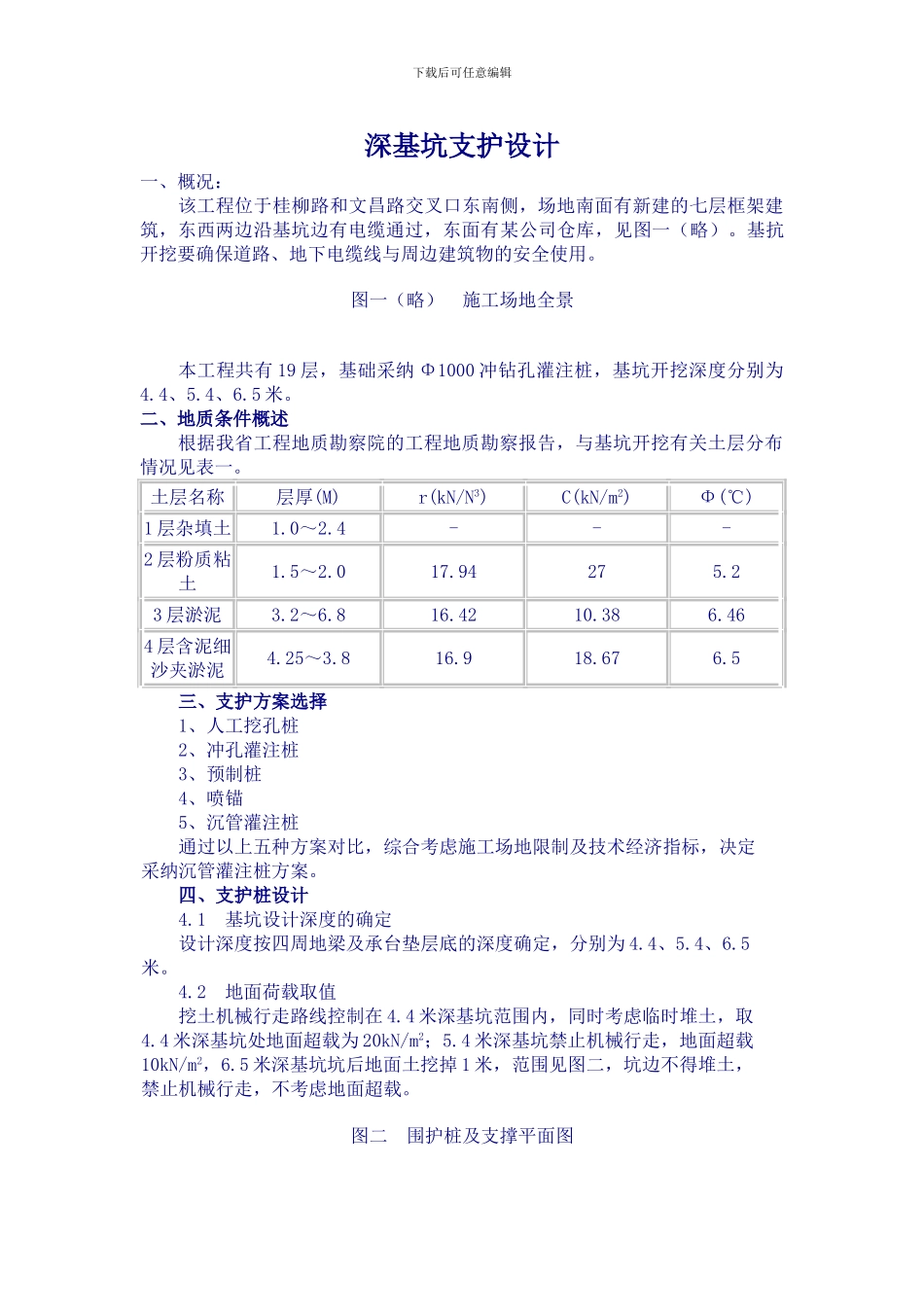

下载后可任意编辑深基坑支护设计一、概况： 该工程位于桂柳路和文昌路交叉口东南侧，场地南面有新建的七层框架建筑，东西两边沿基坑边有电缆通过，东面有某公司仓库，见图一（略）。基抗开挖要确保道路、地下电缆线与周边建筑物的安全使用。图一（略） 施工场地全景 本工程共有 19 层，基础采纳 Φ1000 冲钻孔灌注桩，基坑开挖深度分别为4.4、5.4、6.5 米。二、地质条件概述 根据我省工程地质勘察院的工程地质勘察报告，与基坑开挖有关土层分布情况见表一。土层名称层厚(M)r(kN/N3)C(kN/m2)Φ(℃)1 层杂填土1.0～2.4---2 层粉质粘土1.5～2.017.94275.23 层淤泥3.2～6.816.4210.386.464 层含泥细沙夹淤泥4.25～3.816.918.676.5 三、支护方案选择 1、人工挖孔桩 2、冲孔灌注桩 3、预制桩 4、喷锚 5、沉管灌注桩 通过以上五种方案对比，综合考虑施工场地限制及技术经济指标，决定采纳沉管灌注桩方案。 四、支护桩设计 4.1 基坑设计深度的确定 设计深度按四周地梁及承台垫层底的深度确定，分别为 4.4、5.4、6.5米。 4.2 地面荷载取值 挖土机械行走路线控制在 4.4 米深基坑范围内，同时考虑临时堆土，取4.4 米深基坑处地面超载为 20kN/m2；5.4 米深基坑禁止机械行走，地面超载10kN/m2，6.5 米深基坑坑后地面土挖掉 1 米，范围见图二，坑边不得堆土，禁止机械行走，不考虑地面超载。图二 围护桩及支撑平面图下载后可任意编辑图三 支护结构剖面 图四 支护结构剖面图五 5.4m 深基坑土压力分布图(kN/m2) 图六 6.5m 深基坑土压力分布图(kN/m2)图七 4.4m 深基坑土压力分布图(kN/m2) 图八 支承桩图九 4.4m 深围护桩 图十 5.4m 深围护桩 图十一 6.5m 深围护桩 图十二 桩顶环梁 图十三 内支撑梁 图十四 支承桩圈梁转角节点 斜撑与圈梁交接节点图十五 直撑与圈梁交接节点4.3 土层抗剪强度指标取值 根据地质报告提供的结果，1 层杂填土无试验资料，在工程桩施工时，表面沉积了一层淤泥；2 层为粉质粘土层，其力学指标较 3 层好，但土层较薄。土压力计算时，将 1 至 3 层合并成同一层土，并参照 3 层土取值。因沉管灌注桩为挤土桩，支护施工为先打桩后开挖，基坑土因挤密而使 C、Φ 值提高，借鉴福州地区深基坑支护的设计经验，Φ 取 1.3 倍的实验数据均值。 4.4 围护设计计算 本工程围护设计计算按国家有关法律规范并参照《上海地区深基础施工指南》进行。土压力计算按朗肯...
