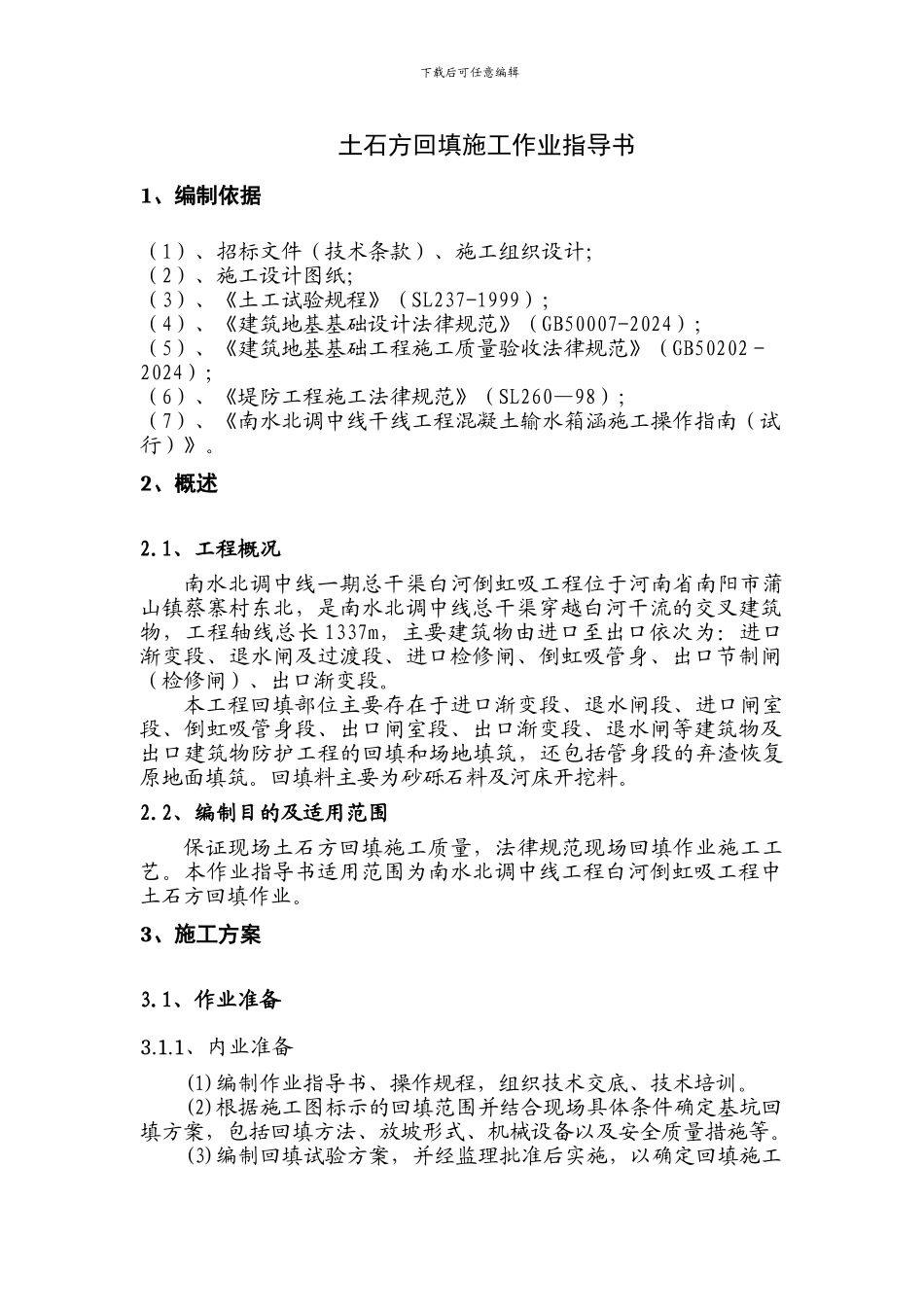

下载后可任意编辑南水北调中线一期工程总干渠陶岔渠首至沙河南（委托建管项目）白河倒虹吸施工合同编号：HNJ-2024/BH/SG-001土石方回填施工作业指导书 中国水利水电第十四工程局有限公司 南水北调中线工程白河倒虹吸项目部2024 年 3 月 3 日下载后可任意编辑下载后可任意编辑土石方回填施工作业指导书1、编制依据（1）、招标文件（技术条款）、施工组织设计；（2）、施工设计图纸；（3）、《土工试验规程》（SL237-1999）；（4）、《建筑地基基础设计法律规范》（GB50007-2024）；（5）、《建筑地基基础工程施工质量验收法律规范》（GB50202－2024）；（6）、《堤防工程施工法律规范》（SL260—98）；（7）、《南水北调中线干线工程混凝土输水箱涵施工操作指南（试行）》。2、概述2.1、工程概况南水北调中线一期总干渠白河倒虹吸工程位于河南省南阳市蒲山镇蔡寨村东北，是南水北调中线总干渠穿越白河干流的交叉建筑物，工程轴线总长 1337m，主要建筑物由进口至出口依次为：进口渐变段、退水闸及过渡段、进口检修闸、倒虹吸管身、出口节制闸（检修闸）、出口渐变段。 本工程回填部位主要存在于进口渐变段、退水闸段、进口闸室段、倒虹吸管身段、出口闸室段、出口渐变段、退水闸等建筑物及出口建筑物防护工程的回填和场地填筑，还包括管身段的弃渣恢复原地面填筑。回填料主要为砂砾石料及河床开挖料。2.2、编制目的及适用范围保证现场土石方回填施工质量，法律规范现场回填作业施工工艺。本作业指导书适用范围为南水北调中线工程白河倒虹吸工程中土石方回填作业。3、施工方案3.1、作业准备3.1.1、内业准备(1)编制作业指导书、操作规程，组织技术交底、技术培训。(2)根据施工图标示的回填范围并结合现场具体条件确定基坑回填方案，包括回填方法、放坡形式、机械设备以及安全质量措施等。(3)编制回填试验方案，并经监理批准后实施，以确定回填施工下载后可任意编辑参数。3.1.2、外业准备(1)做好施工测量，测定回填范围及回填分层厚度。(2)根据回填施工要求，对回填隐蔽工作面进行清理并经验收合格后方可进行回填施工。(3)基坑回填前必须搞好防水、排水工作，防止明水流入回填范围影响回填质量，必须准备足够的排水机具。3.2、回填施工工艺流程3.3、施工工艺（1）回填区域划分管身两侧及干砌石护底以下部位为Ⅰ区；干砌石护底和管顶以上至 EL.128m 为Ⅱ区；降水管井内采纳开挖料进行回填。（2）填筑方法施工准备地基处理及地面排水挖装回填料...
